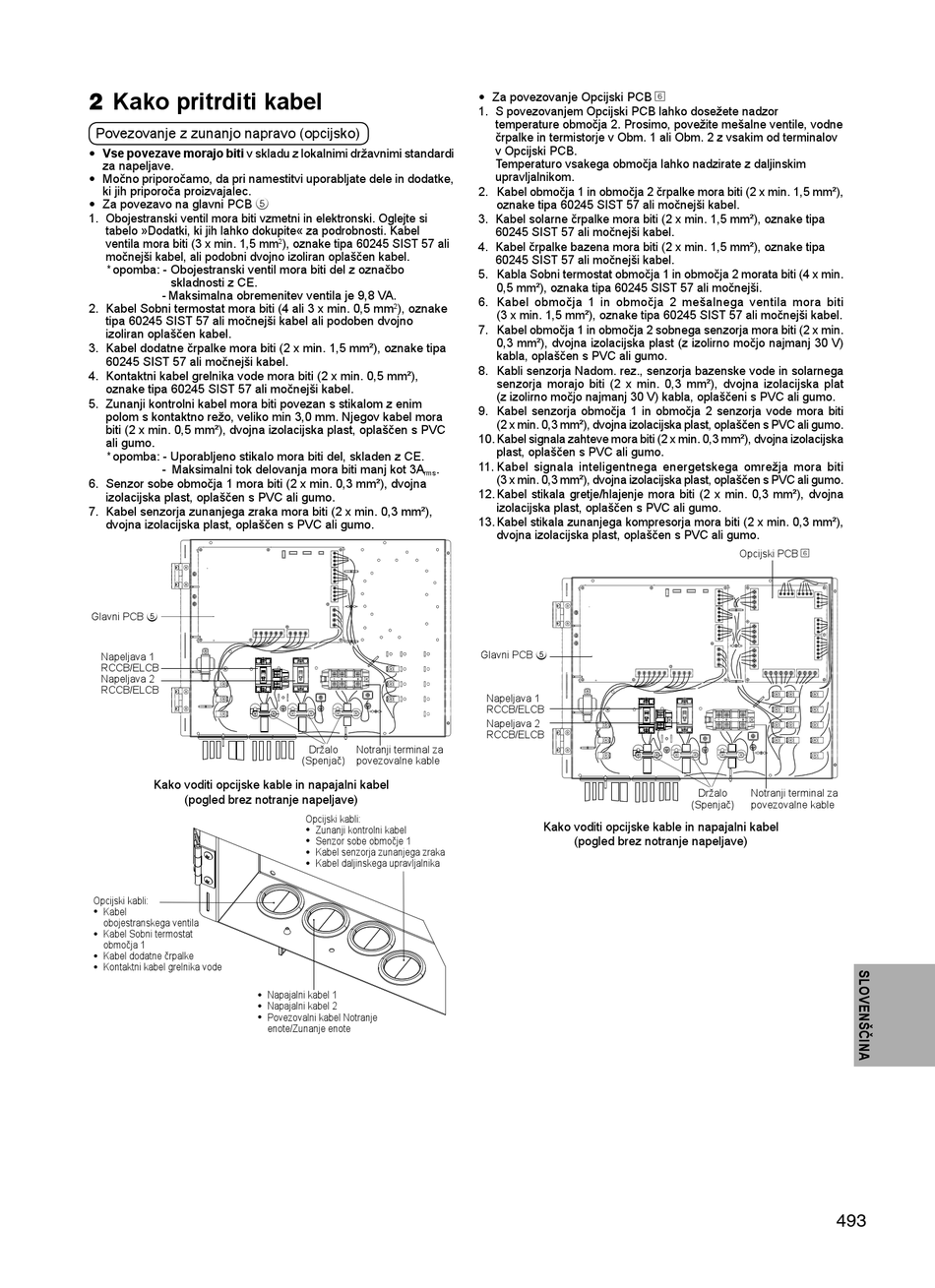

2 Kako pritrditi kabel
Povezovanje z zunanjo napravo (opcijsko)
•
Vse povezave morajo biti v skladu z lokalnimi državnimi standardi
za napeljave.
•
Močno priporočamo, da pri namestitvi uporabljate dele in dodatke,
ki jih priporoča proizvajalec.
•
Za povezavo na glavni PCB 5
1. Obojestranski ventil mora biti vzmetni in elektronski. Oglejte si
tabelo »Dodatki, ki jih lahko dokupite« za podrobnosti. Kabel
ventila mora biti (3 x min. 1,5 mm
močnejši kabel, ali podobni dvojno izoliran oplaščen kabel.
* opomba: - Obojestranski ventil mora biti del z označbo
skladnosti z CE.
- Maksimalna obremenitev ventila je 9,8 VA.
2. Kabel Sobni termostat mora biti (4 ali 3 x min. 0,5 mm
tipa 60245 SIST 57 ali močnejši kabel ali podoben dvojno
izoliran oplaščen kabel.
3. Kabel dodatne črpalke mora biti (2 x min. 1,5 mm²), oznake tipa
60245 SIST 57 ali močnejši kabel.
4. Kontaktni kabel grelnika vode mora biti (2 x min. 0,5 mm²),
oznake tipa 60245 SIST 57 ali močnejši kabel.
5. Zunanji kontrolni kabel mora biti povezan s stikalom z enim
polom s kontaktno režo, veliko min 3,0 mm. Njegov kabel mora
biti (2 x min. 0,5 mm²), dvojna izolacijska plast, oplaščen s PVC
ali gumo.
* opomba: - Uporabljeno stikalo mora biti del, skladen z CE.
- Maksimalni tok delovanja mora biti manj kot 3A
6. Senzor sobe območja 1 mora biti (2 x min. 0,3 mm²), dvojna
izolacijska plast, oplaščen s PVC ali gumo.
7. Kabel senzorja zunanjega zraka mora biti (2 x min. 0,3 mm²),
dvojna izolacijska plast, oplaščen s PVC ali gumo.
Glavni PCB 5
Napeljava 1
RCCB/ELCB
Napeljava 2
RCCB/ELCB
Kako voditi opcijske kable in napajalni kabel
(pogled brez notranje napeljave)
Opcijski kabli:
•
Kabel
obojestranskega ventila
•
Kabel Sobni termostat
območja 1
•
Kabel dodatne črpalke
•
Kontaktni kabel grelnika vode
•
•
•
2 ), oznake tipa 60245 SIST 57 ali
), oznake
2
.
rms
Držalo Notranji terminal za
(Spenjač) povezovalne kable
Opcijski kabli:
•
Zunanji kontrolni kabel
•
Senzor sobe območje 1
•
Kabel senzorja zunanjega zraka
•
Kabel daljinskega upravljalnika
Napajalni kabel 1
Napajalni kabel 2
Povezovalni kabel Notranje
enote/Zunanje enote
•
Za povezovanje Opcijski PCB 6
1. S povezovanjem Opcijski PCB lahko dosežete nadzor
temperature območja 2. Prosimo, povežite mešalne ventile, vodne
črpalke in termistorje v Obm. 1 ali Obm. 2 z vsakim od terminalov
v Opcijski PCB.
Temperaturo vsakega območja lahko nadzirate z daljinskim
upravljalnikom.
2. Kabel območja 1 in območja 2 črpalke mora biti (2 x min. 1,5 mm²),
oznake tipa 60245 SIST 57 ali močnejši kabel.
3. Kabel solarne črpalke mora biti (2 x min. 1,5 mm²), oznake tipa
60245 SIST 57 ali močnejši kabel.
4. Kabel črpalke bazena mora biti (2 x min. 1,5 mm²), oznake tipa
60245 SIST 57 ali močnejši kabel.
5. Kabla Sobni termostat območja 1 in območja 2 morata biti (4 x min.
0,5 mm²), oznaka tipa 60245 SIST 57 ali močnejši.
6. Kabel območja 1 in območja 2 mešalnega ventila mora biti
(3 x min. 1,5 mm²), oznake tipa 60245 SIST 57 ali močnejši kabel.
7. Kabel območja 1 in območja 2 sobnega senzorja mora biti (2 x min.
0,3 mm²), dvojna izolacijska plast (z izolirno močjo najmanj 30 V)
kabla, oplaščen s PVC ali gumo.
8. Kabli senzorja Nadom. rez., senzorja bazenske vode in solarnega
senzorja morajo biti (2 x min. 0,3 mm²), dvojna izolacijska plat
(z izolirno močjo najmanj 30 V) kabla, oplaščeni s PVC ali gumo.
9. Kabel senzorja območja 1 in območja 2 senzorja vode mora biti
(2 x min. 0,3 mm²), dvojna izolacijska plast, oplaščen s PVC ali gumo.
10. Kabel signala zahteve mora biti (2 x min. 0,3 mm²), dvojna izolacijska
plast, oplaščen s PVC ali gumo.
11. Kabel signala inteligentnega energetskega omrežja mora biti
(3 x min. 0,3 mm²), dvojna izolacijska plast, oplaščen s PVC ali gumo.
12. Kabel stikala gretje/hlajenje mora biti (2 x min. 0,3 mm²), dvojna
izolacijska plast, oplaščen s PVC ali gumo.
13. Kabel stikala zunanjega kompresorja mora biti (2 x min. 0,3 mm²),
dvojna izolacijska plast, oplaščen s PVC ali gumo.
Glavni PCB 5
Napeljava 1
RCCB/ELCB
Napeljava 2
RCCB/ELCB
Kako voditi opcijske kable in napajalni kabel
(pogled brez notranje napeljave)
Opcijski PCB 6
Držalo Notranji terminal za
(Spenjač) povezovalne kable
