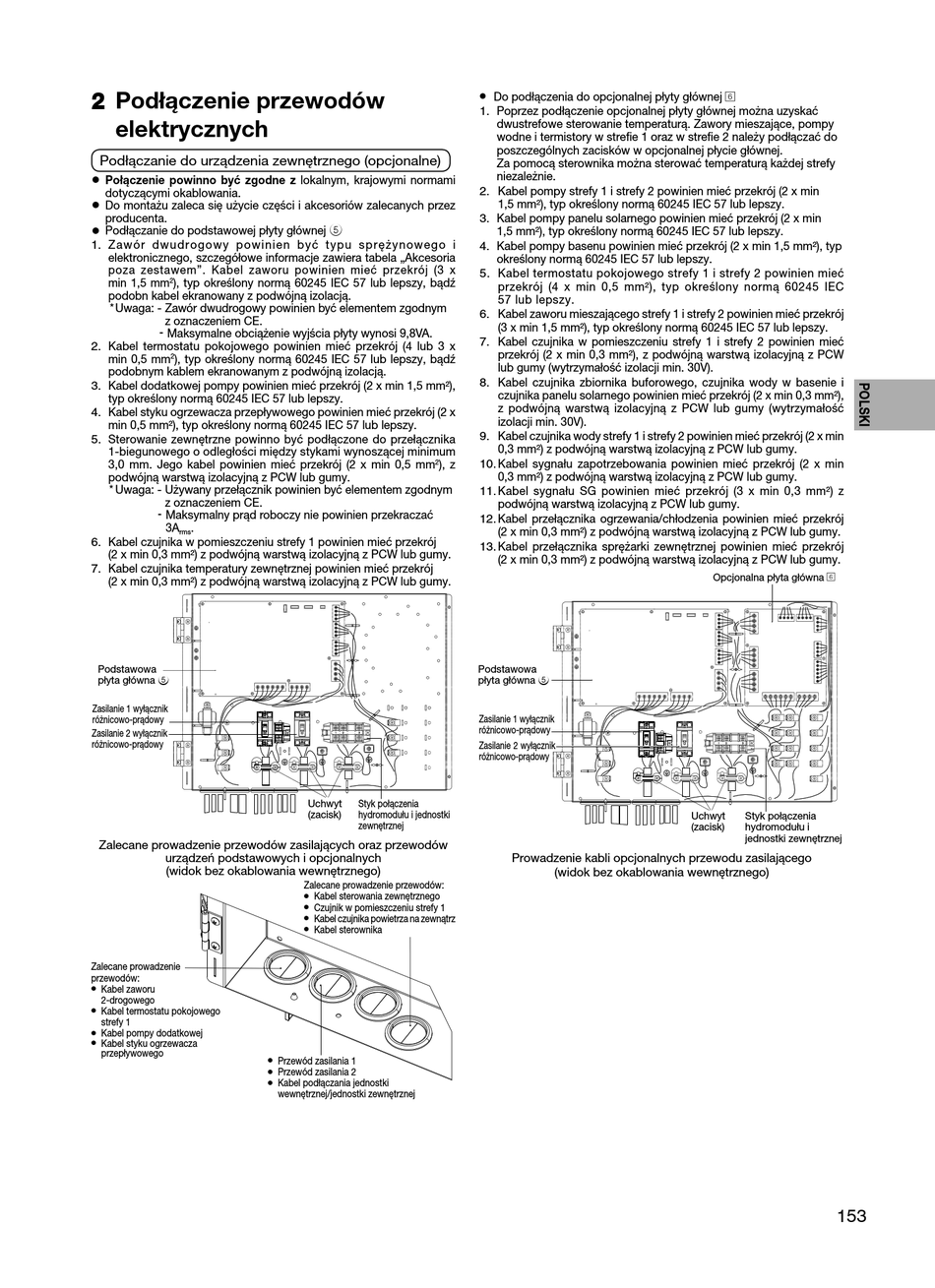

2 Podłączenie przewodów
elektrycznych
Podłączanie do urządzenia zewnętrznego (opcjonalne)
•
Połączenie powinno być zgodne z lokalnym, krajowymi normami
dotyczącymi okablowania.
•
Do montażu zaleca się użycie części i akcesoriów zalecanych przez
producenta.
• Podłączanie do podstawowej płyty głównej 5
1. Zawór dwudrogowy powinien być typu sprężynowego i
elektronicznego, szczegółowe informacje zawiera tabela „Akcesoria
poza zestawem". Kabel zaworu powinien mieć przekrój (3 x
2
min 1,5 mm ), typ określony normą 60245 IEC 57 lub lepszy, bądź
podobn kabel ekranowany z podwójną izolacją.
* Uwaga: - Zawór dwudrogowy powinien być elementem zgodnym
z oznaczeniem CE.
- Maksymalne obciążenie wyjścia płyty wynosi 9,8VA.
2. Kabel termostatu pokojowego powinien mieć przekrój (4 lub 3 x
min 0,5 mm 2 ), typ określony normą 60245 IEC 57 lub lepszy, bądź
podobnym kablem ekranowanym z podwójną izolacją.
3. Kabel dodatkowej pompy powinien mieć przekrój (2 x min 1,5 mm²),
typ określony normą 60245 IEC 57 lub lepszy.
4. Kabel styku ogrzewacza przepływowego powinien mieć przekrój (2 x
min 0,5 mm²), typ określony normą 60245 IEC 57 lub lepszy.
5. Sterowanie zewnętrzne powinno być podłączone do przełącznika
1-biegunowego o odległości między stykami wynoszącej minimum
3,0 mm. Jego kabel powinien mieć przekrój (2 x min 0,5 mm
podwójną warstwą izolacyjną z PCW lub gumy.
* Uwaga: - Używany przełącznik powinien być elementem zgodnym
z oznaczeniem CE.
- Maksymalny prąd roboczy nie powinien przekraczać
3A .
rms
6. Kabel czujnika w pomieszczeniu strefy 1 powinien mieć przekrój
(2 x min 0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
7. Kabel czujnika temperatury zewnętrznej powinien mieć przekrój
(2 x min 0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
Podstawowa
płyta główna 5
Zasilanie 1 wyłącznik
różnicowo-prądowy
Zasilanie 2 wyłącznik
różnicowo-prądowy
Zalecane prowadzenie przewodów zasilających oraz przewodów
urządzeń podstawowych i opcjonalnych
(widok bez okablowania wewnętrznego)
Zalecane prowadzenie
przewodów:
•
Kabel zaworu
2-drogowego
•
Kabel termostatu pokojowego
strefy 1
•
Kabel pompy dodatkowej
•
Kabel styku ogrzewacza
przepływowego
2 ), z
Uchwyt Styk połączenia
(zacisk) hydromodułu i jednostki
zewnętrznej
Zalecane prowadzenie przewodów:
•
Kabel sterowania zewnętrznego
•
Czujnik w pomieszczeniu strefy 1
•
Kabel czujnika powietrza na zewnątrz
•
Kabel sterownika
•
Przewód zasilania 1
•
Przewód zasilania 2
•
Kabel podłączania jednostki
wewnętrznej/jednostki zewnętrznej
•
Do podłączenia do opcjonalnej płyty głównej 6
1. Poprzez podłączenie opcjonalnej płyty głównej można uzyskać
dwustrefowe sterowanie temperaturą. Zawory mieszające, pompy
wodne i termistory w strefi e 1 oraz w strefi e 2 należy podłączać do
poszczególnych zacisków w opcjonalnej płycie głównej.
Za pomocą sterownika można sterować temperaturą każdej strefy
niezależnie.
2. Kabel pompy strefy 1 i strefy 2 powinien mieć przekrój (2 x min
1,5 mm²), typ określony normą 60245 IEC 57 lub lepszy.
3. Kabel pompy panelu solarnego powinien mieć przekrój (2 x min
1,5 mm²), typ określony normą 60245 IEC 57 lub lepszy.
4. Kabel pompy basenu powinien mieć przekrój (2 x min 1,5 mm²), typ
określony normą 60245 IEC 57 lub lepszy.
5. Kabel termostatu pokojowego strefy 1 i strefy 2 powinien mieć
przekrój (4 x min 0,5 mm²), typ określony normą 60245 IEC
57 lub lepszy.
6. Kabel zaworu mieszającego strefy 1 i strefy 2 powinien mieć przekrój
(3 x min 1,5 mm²), typ określony normą 60245 IEC 57 lub lepszy.
7. Kabel czujnika w pomieszczeniu strefy 1 i strefy 2 powinien mieć
przekrój (2 x min 0,3 mm²), z podwójną warstwą izolacyjną z PCW
lub gumy (wytrzymałość izolacji min. 30V).
8. Kabel czujnika zbiornika buforowego, czujnika wody w basenie i
czujnika panelu solarnego powinien mieć przekrój (2 x min 0,3 mm²),
z podwójną warstwą izolacyjną z PCW lub gumy (wytrzymałość
izolacji min. 30V).
9. Kabel czujnika wody strefy 1 i strefy 2 powinien mieć przekrój (2 x min
0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
10. Kabel sygnału zapotrzebowania powinien mieć przekrój (2 x min
0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
11. Kabel sygnału SG powinien mieć przekrój (3 x min 0,3 mm²) z
podwójną warstwą izolacyjną z PCW lub gumy.
12. Kabel przełącznika ogrzewania/chłodzenia powinien mieć przekrój
(2 x min 0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
13. Kabel przełącznika sprężarki zewnętrznej powinien mieć przekrój
(2 x min 0,3 mm²) z podwójną warstwą izolacyjną z PCW lub gumy.
Podstawowa
płyta główna 5
Zasilanie 1 wyłącznik
różnicowo-prądowy
Zasilanie 2 wyłącznik
różnicowo-prądowy
Prowadzenie kabli opcjonalnych przewodu zasilającego
(widok bez okablowania wewnętrznego)
Opcjonalna płyta główna 6
Uchwyt Styk połączenia
(zacisk) hydromodułu i
jednostki zewnętrznej
