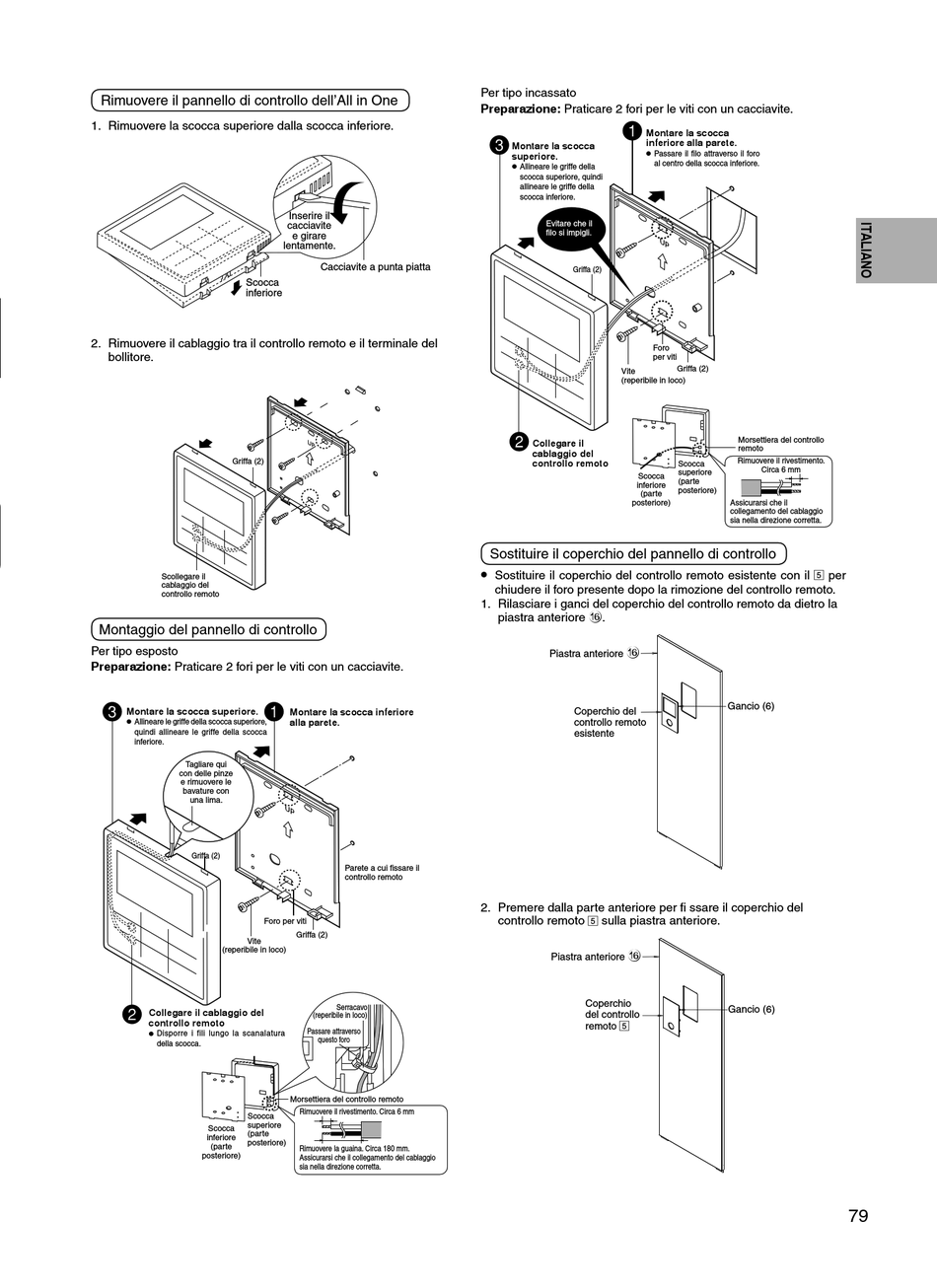

Rimuovere il pannello di controllo dell'All in One
1. Rimuovere la scocca superiore dalla scocca inferiore.
Scocca
inferiore
2. Rimuovere il cablaggio tra il controllo remoto e il terminale del
bollitore.
Griffa (2)
Scollegare il
cablaggio del
controllo remoto
Montaggio del pannello di controllo
Per tipo esposto
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca superiore.
•
Allineare le griffe della scocca superiore,
quindi allineare le griffe della scocca
inferiore.
Tagliare qui
con delle pinze
e rimuovere le
bavature con
una lima.
Griffa (2)
Foro per viti
Vite
(reperibile in loco)
Collegare il cablaggio del
controllo remoto
•
Disporre i fili lungo la scanalatura
della scocca.
Scocca
superiore
Scocca
(parte
inferiore
posteriore)
(parte
posteriore)
Inserire il
cacciavite
e girare
lentamente.
Cacciavite a punta piatta
Montare la scocca inferiore
alla parete.
U P
Parete a cui fi ssare il
controllo remoto
Griffa (2)
Serracavo
(reperibile in loco)
Passare attraverso
questo foro
Morsettiera del controllo remoto
Rimuovere il rivestimento. Circa 6 mm
Rimuovere la guaina. Circa 180 mm.
Assicurarsi che il collegamento del cablaggio
sia nella direzione corretta.
Per tipo incassato
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca
inferiore alla parete.
Montare la scocca
•
superiore. Passare il fi lo attraverso il foro
• al centro della scocca inferiore.
Allineare le griffe della
scocca superiore, quindi
allineare le griffe della
scocca inferiore.
Evitare che il
fi lo si impigli.
Griffa (2)
Foro
per viti
Vite
(reperibile in loco)
Collegare il
cablaggio del
controllo remoto
Scocca
inferiore
(parte
posteriore)
Sostituire il coperchio del pannello di controllo
•
Sostituire il coperchio del controllo remoto esistente con il 5 per
chiudere il foro presente dopo la rimozione del controllo remoto.
1. Rilasciare i ganci del coperchio del controllo remoto da dietro la
piastra anteriore f.
f
Piastra anteriore
Coperchio del
controllo remoto
esistente
2. Premere dalla parte anteriore per fi ssare il coperchio del
controllo remoto 5 sulla piastra anteriore.
f
Piastra anteriore
Coperchio
del controllo
5
remoto
U P
Griffa (2)
Morsettiera del controllo
remoto
Rimuovere il rivestimento.
Scocca
Circa 6 mm
superiore
(parte
posteriore)
Assicurarsi che il
collegamento del cablaggio
sia nella direzione corretta.
Gancio (6)
Gancio (6)
79
