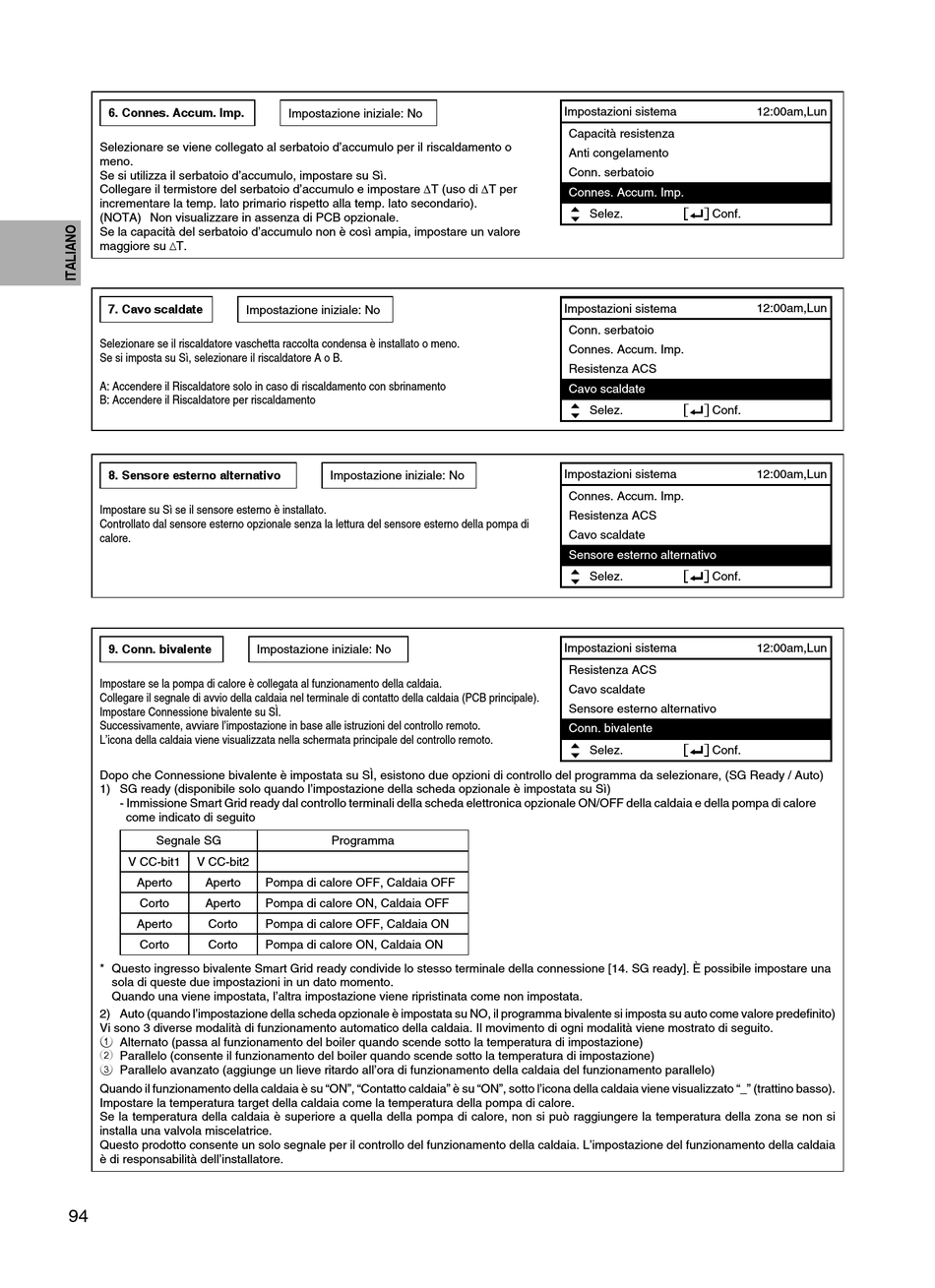

6. Connes. Accum. Imp.
Selezionare se viene collegato al serbatoio d'accumulo per il riscaldamento o
meno.
Se si utilizza il serbatoio d'accumulo, impostare su Sì.
Collegare il termistore del serbatoio d'accumulo e impostare T (uso di T per
incrementare la temp. lato primario rispetto alla temp. lato secondario).
(NOTA) Non visualizzare in assenza di PCB opzionale.
Se la capacità del serbatoio d'accumulo non è così ampia, impostare un valore

maggiore su T.
7. Cavo scaldate
Selezionare se il riscaldatore vaschetta raccolta condensa è installato o meno.
Se si imposta su Sì, selezionare il riscaldatore A o B.
A: Accendere il Riscaldatore solo in caso di riscaldamento con sbrinamento
B: Accendere il Riscaldatore per riscaldamento
8. Sensore esterno alternativo
Impostare su Sì se il sensore esterno è installato.
Controllato dal sensore esterno opzionale senza la lettura del sensore esterno della pompa di
calore.
9. Conn. bivalente
Impostare se la pompa di calore è collegata al funzionamento della caldaia.
Collegare il segnale di avvio della caldaia nel terminale di contatto della caldaia (PCB principale).
Impostare Connessione bivalente su SÌ.
Successivamente, avviare l'impostazione in base alle istruzioni del controllo remoto.
L'icona della caldaia viene visualizzata nella schermata principale del controllo remoto.
Dopo che Connessione bivalente è impostata su SÌ, esistono due opzioni di controllo del programma da selezionare, (SG Ready / Auto)
1) SG ready (disponibile solo quando l'impostazione della scheda opzionale è impostata su Sì)
- Immissione Smart Grid ready dal controllo terminali della scheda elettronica opzionale ON/OFF della caldaia e della pompa di calore
come indicato di seguito
Segnale SG
V CC-bit1 V CC-bit2
Aperto Aperto
Corto Aperto
Aperto Corto
Corto Corto
* Questo ingresso bivalente Smart Grid ready condivide lo stesso terminale della connessione [14. SG ready]. È possibile impostare una
sola di queste due impostazioni in un dato momento.
Quando una viene impostata, l'altra impostazione viene ripristinata come non impostata.
2) Auto (quando l'impostazione della scheda opzionale è impostata su NO, il programma bivalente si imposta su auto come valore predefi nito)
Vi sono 3 diverse modalità di funzionamento automatico della caldaia. Il movimento di ogni modalità viene mostrato di seguito.
1 Alternato (passa al funzionamento del boiler quando scende sotto la temperatura di impostazione)
2 Parallelo (consente il funzionamento del boiler quando scende sotto la temperatura di impostazione)
3 Parallelo avanzato (aggiunge un lieve ritardo all'ora di funzionamento della caldaia del funzionamento parallelo)
Quando il funzionamento della caldaia è su "ON", "Contatto caldaia" è su "ON", sotto l'icona della caldaia viene visualizzato "_" (trattino basso).
Impostare la temperatura target della caldaia come la temperatura della pompa di calore.
Se la temperatura della caldaia è superiore a quella della pompa di calore, non si può raggiungere la temperatura della zona se non si
installa una valvola miscelatrice.
Questo prodotto consente un solo segnale per il controllo del funzionamento della caldaia. L'impostazione del funzionamento della caldaia
è di responsabilità dell'installatore.
94
Impostazione iniziale: No
Impostazione iniziale: No
Impostazione iniziale: No
Impostazione iniziale: No
Programma
Pompa di calore OFF, Caldaia OFF
Pompa di calore ON, Caldaia OFF
Pompa di calore OFF, Caldaia ON
Pompa di calore ON, Caldaia ON
Impostazioni sistema
Capacità resistenza
Anti congelamento
Conn. serbatoio
Connes. Accum. Imp.
Selez. Conf.
Impostazioni sistema
Conn. serbatoio
Connes. Accum. Imp.
Resistenza ACS
Cavo scaldate
Selez. Conf.
Impostazioni sistema
Connes. Accum. Imp.
Resistenza ACS
Cavo scaldate
Sensore esterno alternativo
Selez. Conf.
Impostazioni sistema
Resistenza ACS
Cavo scaldate
Sensore esterno alternativo
Conn. bivalente
Selez. Conf.
12:00am,Lun
12:00am,Lun
12:00am,Lun
12:00am,Lun
