4. Rumstermistor
Utomhus
Anslut golvvärme eller radiator direkt till tank.
Fjärrkontrollen är installerad på tank.
Installera separat extern rumstermistor (specifi cerad av Panasonic) i det rum där golvvärme är installerad.
Detta är en tillämpning där extern rumstermistor används.
Det fi nns 2 typer av inställningsmetoder för cirkulationsvattentemperatur.
Direkt: inställd direkt cirkulationsvattentemperatur (fast värde)
Kompenseringskurva: inställd cirkulationsvattentemperatur beror på utomhustemperatur
Om det är rumstermo eller rumstermistor kan kompenseringskurva ställas in.
I så fall ändras kompenseringskurvan enligt termo PÅ/AV-situationen.
•
(Exempel) Om rumstemperaturens höjningshastighet är:
väldigt långsam  ändra upp kompenseringskurvan
väldigt snabb  ändra ner kompenseringskurvan

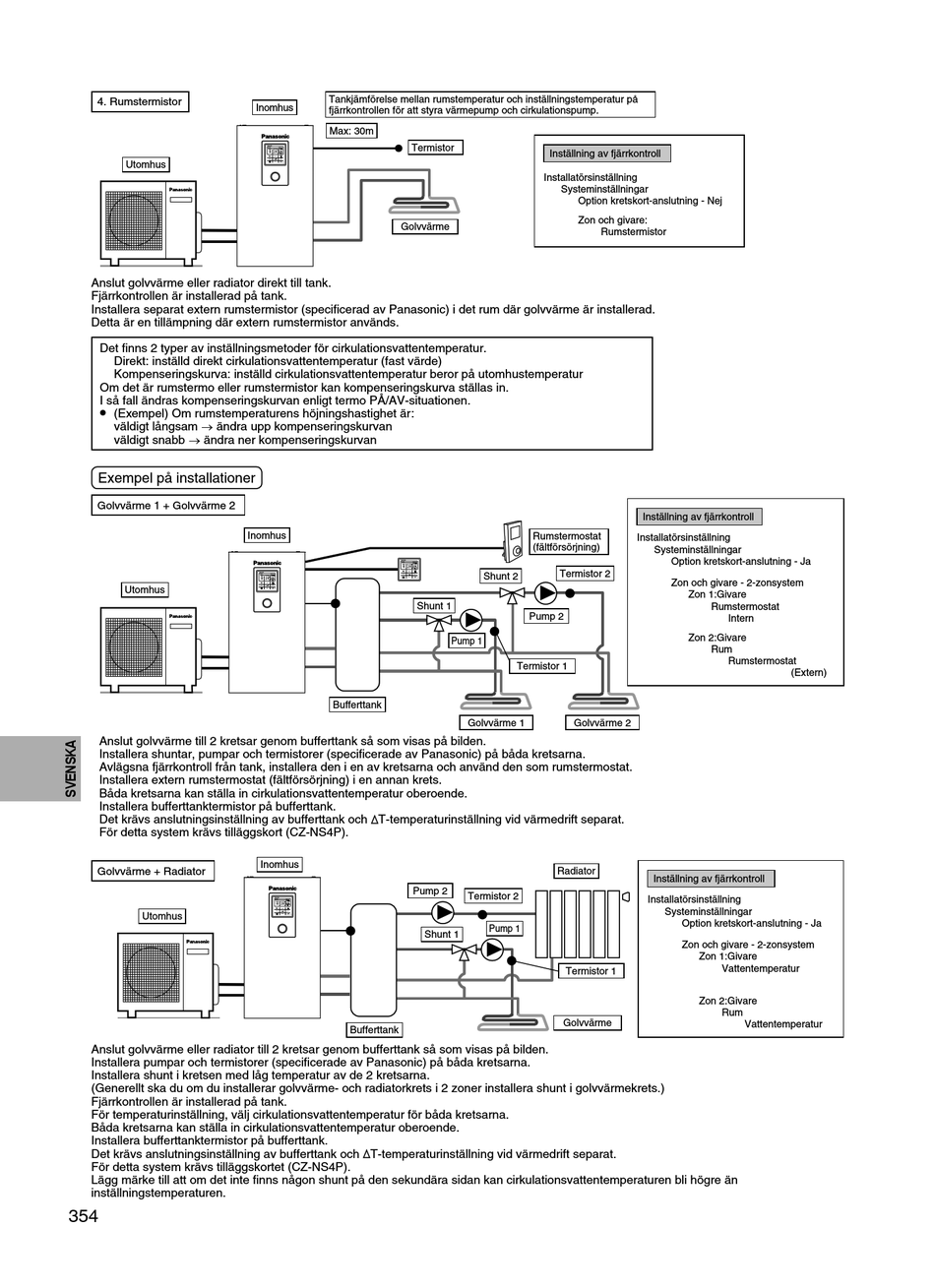

Exempel på installationer
Golvvärme 1 + Golvvärme 2
Utomhus
Anslut golvvärme till 2 kretsar genom bufferttank så som visas på bilden.
Installera shuntar, pumpar och termistorer (specifi cerade av Panasonic) på båda kretsarna.
Avlägsna fjärrkontroll från tank, installera den i en av kretsarna och använd den som rumstermostat.
Installera extern rumstermostat (fältförsörjning) i en annan krets.
Båda kretsarna kan ställa in cirkulationsvattentemperatur oberoende.
Installera bufferttanktermistor på bufferttank.
Det krävs anslutningsinställning av bufferttank och T-temperaturinställning vid värmedrift separat.
För detta system krävs tilläggskort (CZ-NS4P).
Golvvärme + Radiator
Utomhus
Anslut golvvärme eller radiator till 2 kretsar genom bufferttank så som visas på bilden.
Installera pumpar och termistorer (specifi cerade av Panasonic) på båda kretsarna.
Installera shunt i kretsen med låg temperatur av de 2 kretsarna.
(Generellt ska du om du installerar golvvärme- och radiatorkrets i 2 zoner installera shunt i golvvärmekrets.)
Fjärrkontrollen är installerad på tank.
För temperaturinställning, välj cirkulationsvattentemperatur för båda kretsarna.
Båda kretsarna kan ställa in cirkulationsvattentemperatur oberoende.
Installera bufferttanktermistor på bufferttank.
Det krävs anslutningsinställning av bufferttank och T-temperaturinställning vid värmedrift separat.
För detta system krävs tilläggskortet (CZ-NS4P).
Lägg märke till att om det inte fi nns någon shunt på den sekundära sidan kan cirkulationsvattentemperaturen bli högre än
inställningstemperaturen.
354
Tankjämförelse mellan rumstemperatur och inställningstemperatur på
Inomhus
fjärrkontrollen för att styra värmepump och cirkulationspump.
Max: 30m
Termistor
Golvvärme
Inomhus
Shunt 1
Bufferttank
Inomhus
Pump 2
Bufferttank
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Option kretskort-anslutning - Nej
Zon och givare:
Rumstermistor
Rumstermostat
(fältförsörjning)
Termistor 2
Shunt 2
Pump 2
Pump 1
Termistor 1
Golvvärme 1 Golvvärme 2
Radiator
Termistor 2
Pump 1
Shunt 1
Termistor 1
Golvvärme
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Option kretskort-anslutning - Ja
Zon och givare - 2-zonsystem
Zon 1:Givare
Rumstermostat
Intern
Zon 2:Givare
Rum
Rumstermostat
(Extern)
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Option kretskort-anslutning - Ja
Zon och givare - 2-zonsystem
Zon 1:Givare
Vattentemperatur
Zon 2:Givare
Rum
Vattentemperatur
