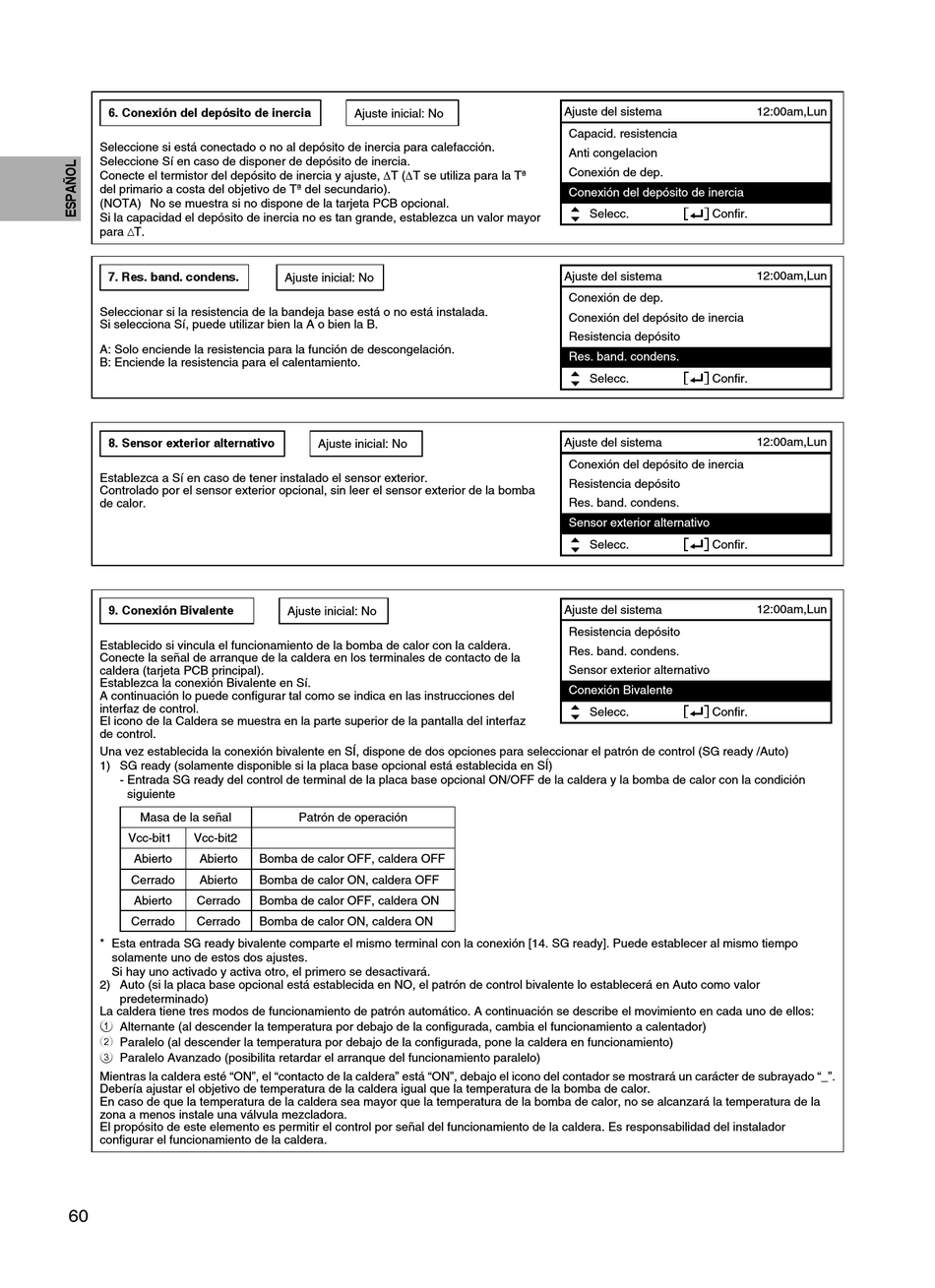

Panasonic R32 Installationsanleitung Seite 60

6. Conexión del depósito de inercia
Seleccione si está conectado o no al depósito de inercia para calefacción.
Seleccione Sí en caso de disponer de depósito de inercia.
Conecte el termistor del depósito de inercia y ajuste, T (T se utiliza para la Tª
del primario a costa del objetivo de Tª del secundario).
(NOTA) No se muestra si no dispone de la tarjeta PCB opcional.
Si la capacidad el depósito de inercia no es tan grande, establezca un valor mayor

para T.
7. Res. band. condens.
Seleccionar si la resistencia de la bandeja base está o no está instalada.
Si selecciona Sí, puede utilizar bien la A o bien la B.
A: Solo enciende la resistencia para la función de descongelación.
B: Enciende la resistencia para el calentamiento.
8. Sensor exterior alternativo
Establezca a Sí en caso de tener instalado el sensor exterior.
Controlado por el sensor exterior opcional, sin leer el sensor exterior de la bomba
de calor.
9. Conexión Bivalente
Establecido si vincula el funcionamiento de la bomba de calor con la caldera.
Conecte la señal de arranque de la caldera en los terminales de contacto de la
caldera (tarjeta PCB principal).
Establezca la conexión Bivalente en Sí.
A continuación lo puede confi gurar tal como se indica en las instrucciones del
interfaz de control.
El icono de la Caldera se muestra en la parte superior de la pantalla del interfaz
de control.
Una vez establecida la conexión bivalente en SÍ, dispone de dos opciones para seleccionar el patrón de control (SG ready /Auto)
1) SG ready (solamente disponible si la placa base opcional está establecida en SÍ)
- Entrada SG ready del control de terminal de la placa base opcional ON/OFF de la caldera y la bomba de calor con la condición
siguiente
Masa de la señal
Vcc-bit1 Vcc-bit2
Abierto Abierto
Cerrado Abierto
Abierto Cerrado
Cerrado Cerrado
* Esta entrada SG ready bivalente comparte el mismo terminal con la conexión [14. SG ready]. Puede establecer al mismo tiempo
solamente uno de estos dos ajustes.
Si hay uno activado y activa otro, el primero se desactivará.
2) Auto (si la placa base opcional está establecida en NO, el patrón de control bivalente lo establecerá en Auto como valor
predeterminado)
La caldera tiene tres modos de funcionamiento de patrón automático. A continuación se describe el movimiento en cada uno de ellos:
1 Alternante (al descender la temperatura por debajo de la confi gurada, cambia el funcionamiento a calentador)
2 Paralelo (al descender la temperatura por debajo de la confi gurada, pone la caldera en funcionamiento)
3 Paralelo Avanzado (posibilita retardar el arranque del funcionamiento paralelo)
Mientras la caldera esté "ON", el "contacto de la caldera" está "ON", debajo el icono del contador se mostrará un carácter de subrayado "_".
Debería ajustar el objetivo de temperatura de la caldera igual que la temperatura de la bomba de calor.
En caso de que la temperatura de la caldera sea mayor que la temperatura de la bomba de calor, no se alcanzará la temperatura de la
zona a menos instale una válvula mezcladora.
El propósito de este elemento es permitir el control por señal del funcionamiento de la caldera. Es responsabilidad del instalador
confi gurar el funcionamiento de la caldera.
60
Ajuste inicial: No
Ajuste inicial: No
Ajuste inicial: No
Ajuste inicial: No
Patrón de operación
Bomba de calor OFF, caldera OFF
Bomba de calor ON, caldera OFF
Bomba de calor OFF, caldera ON
Bomba de calor ON, caldera ON
Ajuste del sistema
Capacid. resistencia
Anti congelacion
Conexión de dep.
Conexión del depósito de inercia
Selecc. Confi r.
Ajuste del sistema
Conexión de dep.
Conexión del depósito de inercia
Resistencia depósito
Res. band. condens.
Selecc. Confi r.
Ajuste del sistema
Conexión del depósito de inercia
Resistencia depósito
Res. band. condens.
Sensor exterior alternativo
Selecc. Confi r.
Ajuste del sistema
Resistencia depósito
Res. band. condens.
Sensor exterior alternativo
Conexión Bivalente
Selecc. Confi r.
12:00am,Lun
12:00am,Lun
12:00am,Lun
12:00am,Lun
