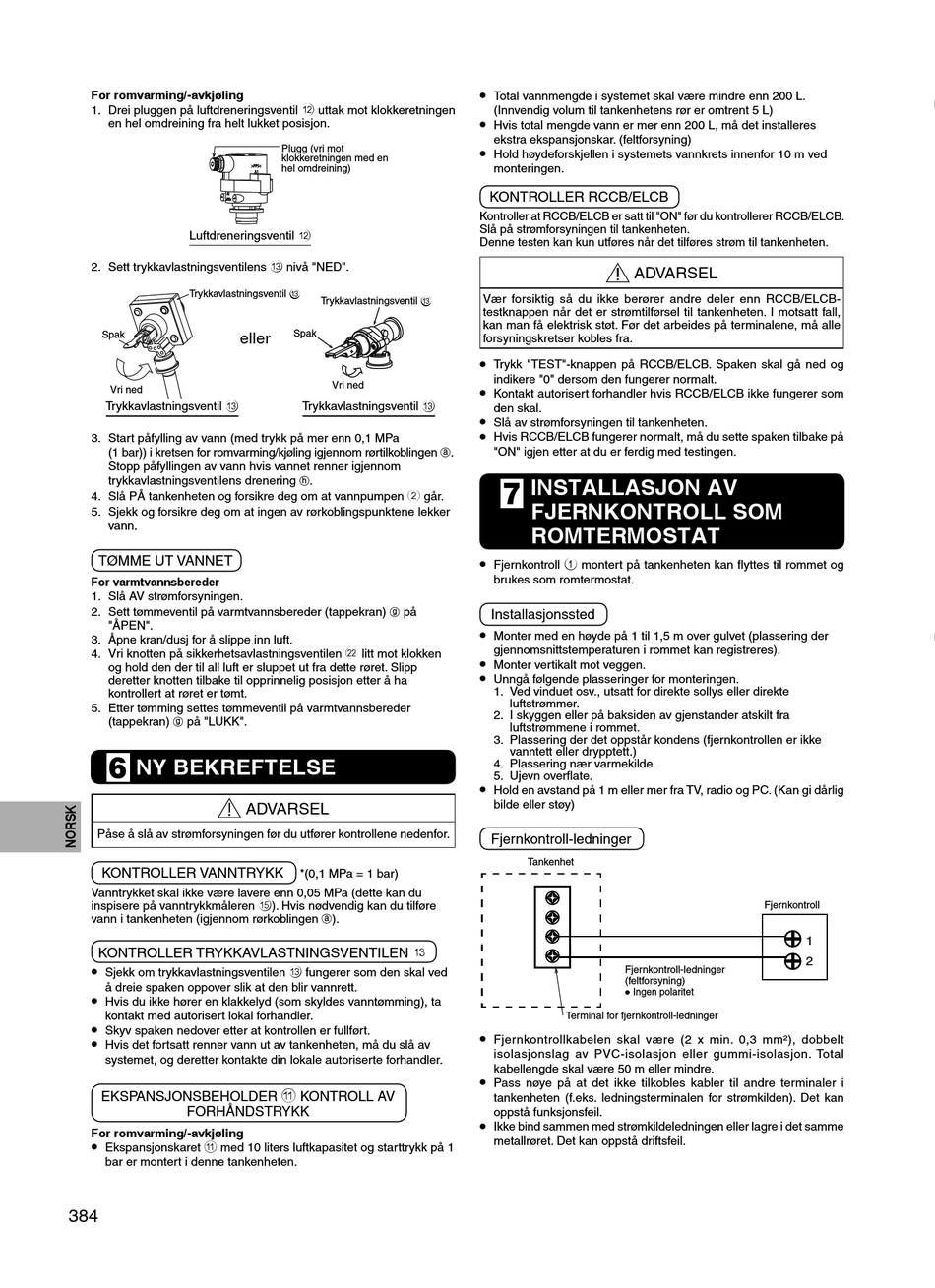

For romvarming/-avkjøling
1. Drei pluggen på luftdreneringsventil b uttak mot klokkeretningen
en hel omdreining fra helt lukket posisjon.
Luftdreneringsventil b
2. Sett trykkavlastningsventilens c nivå "NED".
Trykkavlastningsventil c
Spak
eller
Vri ned
Trykkavlastningsventil c
3. Start påfylling av vann (med trykk på mer enn 0,1 MPa
(1 bar)) i kretsen for romvarming/kjøling igjennom rørtilkoblingen g.
Stopp påfyllingen av vann hvis vannet renner igjennom
trykkavlastningsventilens drenering
4. Slå PÅ tankenheten og forsikre deg om at vannpumpen 2 går.
5. Sjekk og forsikre deg om at ingen av rørkoblingspunktene lekker
vann.
TØMME UT VANNET
For varmtvannsbereder
1. Slå AV strømforsyningen.
2. Sett tømmeventil på varmtvannsbereder (tappekran)
"ÅPEN".
3. Åpne kran/dusj for å slippe inn luft.
4. Vri knotten på sikkerhetsavlastningsventilen l litt mot klokken
og hold den der til all luft er sluppet ut fra dette røret. Slipp
deretter knotten tilbake til opprinnelig posisjon etter å ha
kontrollert at røret er tømt.
5. Etter tømming settes tømmeventil på varmtvannsbereder
(tappekran) på "LUKK".
g
NY BEKREFTELSE
6
Påse å slå av strømforsyningen før du utfører kontrollene nedenfor.
KONTROLLER VANNTRYKK
Vanntrykket skal ikke være lavere enn 0,05 MPa (dette kan du
inspisere på vanntrykkmåleren e). Hvis nødvendig kan du tilføre
vann i tankenheten (igjennom rørkoblingen g).
KONTROLLER TRYKKAVLASTNINGSVENTILEN c
• Sjekk om trykkavlastningsventilen c fungerer som den skal ved
å dreie spaken oppover slik at den blir vannrett.
•
Hvis du ikke hører en klakkelyd (som skyldes vanntømming), ta
kontakt med autorisert lokal forhandler.
•
Skyv spaken nedover etter at kontrollen er fullført.
•
Hvis det fortsatt renner vann ut av tankenheten, må du slå av
systemet, og deretter kontakte din lokale autoriserte forhandler.
EKSPANSJONSBEHOLDER a KONTROLL AV
FORHÅNDSTRYKK
For romvarming/-avkjøling
• Ekspansjonskaret a med 10 liters luftkapasitet og starttrykk på 1
bar er montert i denne tankenheten.
384
Plugg (vri mot
klokkeretningen med en
hel omdreining)
Trykkavlastningsventil c
Spak
Vri ned
Trykkavlastningsventil c
.
h
på
g
ADVARSEL
*(0,1 MPa = 1 bar)
•
Total vannmengde i systemet skal være mindre enn 200 L.
(Innvendig volum til tankenhetens rør er omtrent 5 L)
•
Hvis total mengde vann er mer enn 200 L, må det installeres
ekstra ekspansjonskar. (feltforsyning)
•
Hold høydeforskjellen i systemets vannkrets innenfor 10 m ved
monteringen.
KONTROLLER RCCB/ELCB
Kontroller at RCCB/ELCB er satt til "ON" før du kontrollerer RCCB/ELCB.
Slå på strømforsyningen til tankenheten.
Denne testen kan kun utføres når det tilføres strøm til tankenheten.
ADVARSEL
Vær forsiktig så du ikke berører andre deler enn RCCB/ELCB-
testknappen når det er strømtilførsel til tankenheten. I motsatt fall,
kan man få elektrisk støt. Før det arbeides på terminalene, må alle
forsyningskretser kobles fra.
•
Trykk "TEST"-knappen på RCCB/ELCB. Spaken skal gå ned og
indikere "0" dersom den fungerer normalt.
•
Kontakt autorisert forhandler hvis RCCB/ELCB ikke fungerer som
den skal.
•
Slå av strømforsyningen til tankenheten.
•
Hvis RCCB/ELCB fungerer normalt, må du sette spaken tilbake på
"ON" igjen etter at du er ferdig med testingen.
INSTALLASJON AV
7
FJERNKONTROLL SOM
ROMTERMOSTAT
• Fjernkontroll 1 montert på tankenheten kan fl yttes til rommet og
brukes som romtermostat.
Installasjonssted
•
Monter med en høyde på 1 til 1,5 m over gulvet (plassering der
gjennomsnittstemperaturen i rommet kan registreres).
•
Monter vertikalt mot veggen.
•
Unngå følgende plasseringer for monteringen.
1. Ved vinduet osv., utsatt for direkte sollys eller direkte
luftstrømmer.
2. I skyggen eller på baksiden av gjenstander atskilt fra
luftstrømmene i rommet.
3. Plassering der det oppstår kondens (fjernkontrollen er ikke
vanntett eller drypptett.)
4. Plassering nær varmekilde.
5. Ujevn overfl ate.
•
Hold en avstand på 1 m eller mer fra TV, radio og PC. (Kan gi dårlig
bilde eller støy)
Fjernkontroll-ledninger
Tankenhet
Fjernkontroll-ledninger
(feltforsyning)
•
Ingen polaritet
Terminal for fjernkontroll-ledninger
•
Fjernkontrollkabelen skal være (2 x min. 0,3 mm²), dobbelt
isolasjonslag av PVC-isolasjon eller gummi-isolasjon. Total
kabellengde skal være 50 m eller mindre.
•
Pass nøye på at det ikke tilkobles kabler til andre terminaler i
tankenheten (f.eks. ledningsterminalen for strømkilden). Det kan
oppstå funksjonsfeil.
•
Ikke bind sammen med strømkildeledningen eller lagre i det samme
metallrøret. Det kan oppstå driftsfeil.
2
Fjernkontroll
1
2
