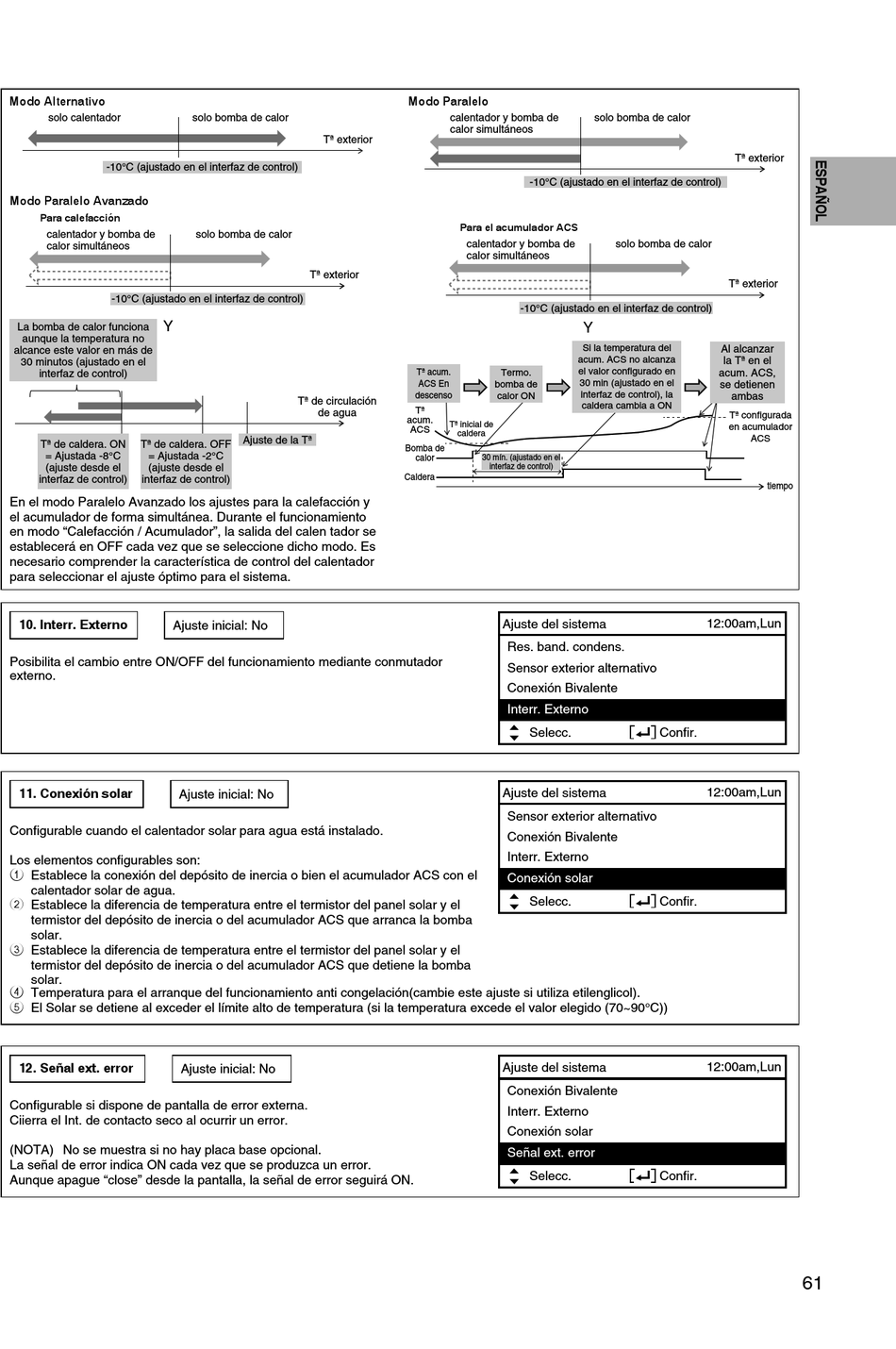

Modo Alternativo
solo calentador solo bomba de calor
-10°C (ajustado en el interfaz de control)
Modo Paralelo Avanzado
Para calefacción
calentador y bomba de solo bomba de calor
calor simultáneos
-10°C (ajustado en el interfaz de control)
Y
La bomba de calor funciona
aunque la temperatura no
alcance este valor en más de
30 minutos (ajustado en el
interfaz de control)
Tª de caldera. ON Tª de caldera. OFF
= Ajustada -8°C = Ajustada -2°C
(ajuste desde el (ajuste desde el
interfaz de control) interfaz de control)
En el modo Paralelo Avanzado los ajustes para la calefacción y
el acumulador de forma simultánea. Durante el funcionamiento
en modo "Calefacción / Acumulador", la salida del calen tador se
establecerá en OFF cada vez que se seleccione dicho modo. Es
necesario comprender la característica de control del calentador
para seleccionar el ajuste óptimo para el sistema.
10. Interr. Externo
Ajuste inicial: No
Posibilita el cambio entre ON/OFF del funcionamiento mediante conmutador
externo.
11. Conexión solar
Ajuste inicial: No
Confi gurable cuando el calentador solar para agua está instalado.
Los elementos confi gurables son:
1 Establece la conexión del depósito de inercia o bien el acumulador ACS con el
calentador solar de agua.
2 Establece la diferencia de temperatura entre el termistor del panel solar y el
termistor del depósito de inercia o del acumulador ACS que arranca la bomba
solar.
3 Establece la diferencia de temperatura entre el termistor del panel solar y el
termistor del depósito de inercia o del acumulador ACS que detiene la bomba
solar.
4 Temperatura para el arranque del funcionamiento anti congelación(cambie este ajuste si utiliza etilenglicol).
5 El Solar se detiene al exceder el límite alto de temperatura (si la temperatura excede el valor elegido (70~90°C))
12. Señal ext. error
Ajuste inicial: No
Confi gurable si dispone de pantalla de error externa.
Ciierra el Int. de contacto seco al ocurrir un error.
(NOTA) No se muestra si no hay placa base opcional.
La señal de error indica ON cada vez que se produzca un error.
Aunque apague "close" desde la pantalla, la señal de error seguirá ON.
Modo Paralelo
Tª exterior
Tª exterior
Tª acum.
ACS En
descenso
Tª de circulación
Tª
de agua
acum.
ACS
Ajuste de la Tª
Bomba de
calor
Caldera
calentador y bomba de solo bomba de calor
calor simultáneos
-10°C (ajustado en el interfaz de control)
Para el acumulador ACS
calentador y bomba de solo bomba de calor
calor simultáneos
-10°C (ajustado en el interfaz de control)
Y
Si la temperatura del
acum. ACS no alcanza
el valor confi gurado en
Termo.
30 min (ajustado en el
bomba de
interfaz de control), la
calor ON
caldera cambia a ON
Tª inicial de
caldera
30 mín. (ajustado en el
interfaz de control)
Ajuste del sistema
Res. band. condens.
Sensor exterior alternativo
Conexión Bivalente
Interr. Externo
Selecc.
Ajuste del sistema
Sensor exterior alternativo
Conexión Bivalente
Interr. Externo
Conexión solar
Selecc.
Ajuste del sistema
Conexión Bivalente
Interr. Externo
Conexión solar
Señal ext. error
Selecc.
Tª exterior
Tª exterior
Al alcanzar
la Tª en el
acum. ACS,
se detienen
ambas
Tª confi gurada
en acumulador
ACS
tiempo
12:00am,Lun
Confi r.
12:00am,Lun
Confi r.
12:00am,Lun
Confi r.
