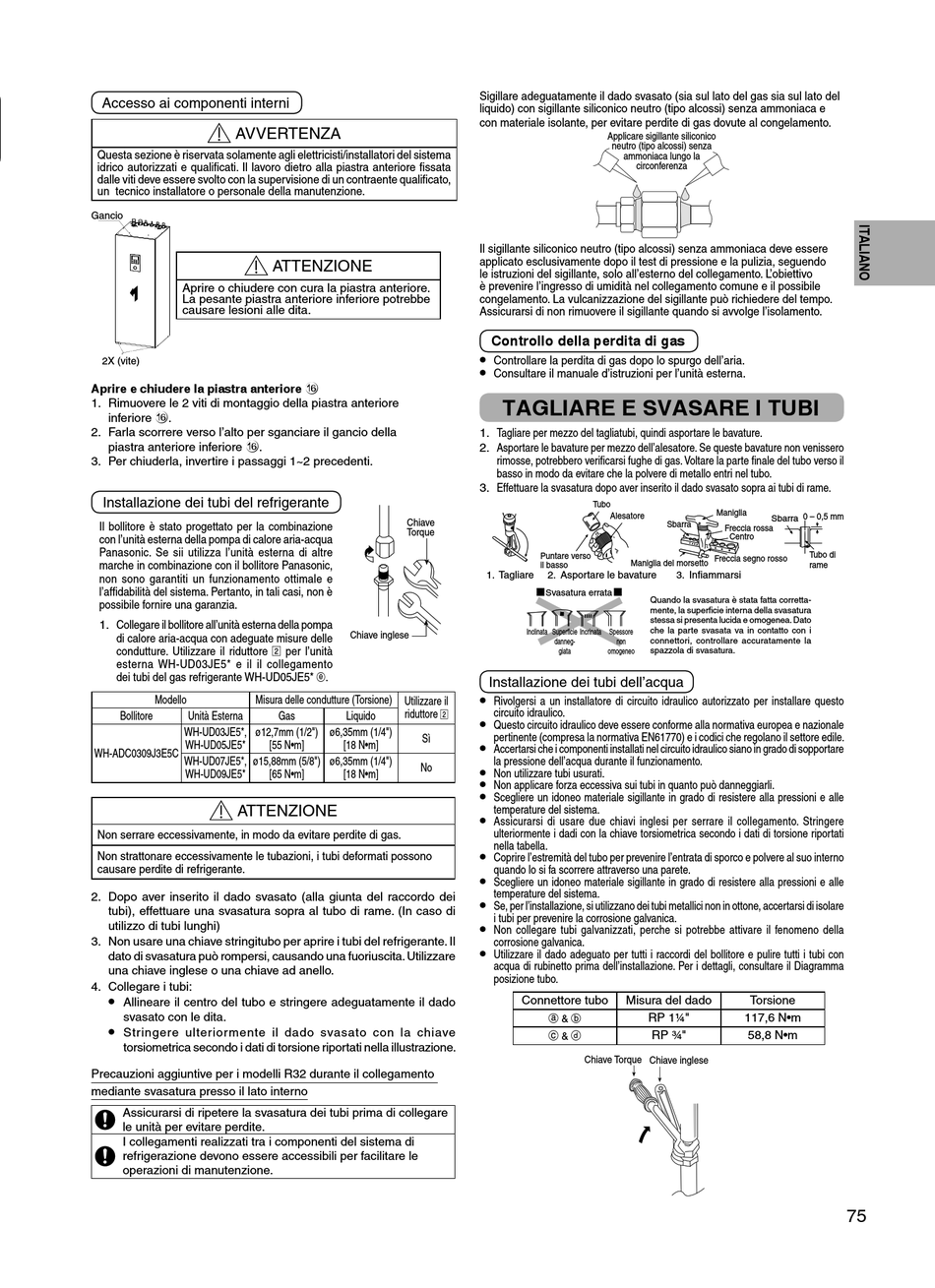

Accesso ai componenti interni
AVVERTENZA
Questa sezione è riservata solamente agli elettricisti/installatori del sistema
idrico autorizzati e qualifi cati. Il lavoro dietro alla piastra anteriore fi ssata
dalle viti deve essere svolto con la supervisione di un contraente qualifi cato,
un tecnico installatore o personale della manutenzione.
Gancio
Aprire o chiudere con cura la piastra anteriore.
La pesante piastra anteriore inferiore potrebbe
causare lesioni alle dita.
2X (vite)
Aprire e chiudere la piastra anteriore f
1. Rimuovere le 2 viti di montaggio della piastra anteriore
inferiore f.
2. Farla scorrere verso l'alto per sganciare il gancio della
piastra anteriore inferiore f.
3. Per chiuderla, invertire i passaggi 1~2 precedenti.
Installazione dei tubi del refrigerante
Il bollitore è stato progettato per la combinazione
con l'unità esterna della pompa di calore aria-acqua
Panasonic. Se sii utilizza l'unità esterna di altre
marche in combinazione con il bollitore Panasonic,
non sono garantiti un funzionamento ottimale e
l'affi dabilità del sistema. Pertanto, in tali casi, non è
possibile fornire una garanzia.
1. Collegare il bollitore all'unità esterna della pompa
di calore aria-acqua con adeguate misure delle
condutture. Utilizzare il riduttore 2 per l'unità
esterna WH-UD03JE5* e il il collegamento
dei tubi del gas refrigerante WH-UD05JE5* k.
Modello Misura delle condutture (Torsione) Utilizzare il
Bollitore Unità Esterna
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5*
ATTENZIONE
Non serrare eccessivamente, in modo da evitare perdite di gas.
Non strattonare eccessivamente le tubazioni, i tubi deformati possono
causare perdite di refrigerante.
2. Dopo aver inserito il dado svasato (alla giunta del raccordo dei
tubi), effettuare una svasatura sopra al tubo di rame. (In caso di
utilizzo di tubi lunghi)
3. Non usare una chiave stringitubo per aprire i tubi del refrigerante. Il
dato di svasatura può rompersi, causando una fuoriuscita. Utilizzare
una chiave inglese o una chiave ad anello.
4. Collegare i tubi:
•
Allineare il centro del tubo e stringere adeguatamente il dado
svasato con le dita.
•
Stringere ulteriormente il dado svasato con la chiave
torsiometrica secondo i dati di torsione riportati nella illustrazione.
Precauzioni aggiuntive per i modelli R32 durante il collegamento
mediante svasatura presso il lato interno
Assicurarsi di ripetere la svasatura dei tubi prima di collegare
le unità per evitare perdite.
I collegamenti realizzati tra i componenti del sistema di
refrigerazione devono essere accessibili per facilitare le
operazioni di manutenzione.
ATTENZIONE
Chiave
Torque
Chiave inglese
riduttore 2
Gas Liquido
ø6,35mm (1/4")
Sì
[55 N•m] [18 N•m]
ø6,35mm (1/4")
No
[65 N•m] [18 N•m]
Sigillare adeguatamente il dado svasato (sia sul lato del gas sia sul lato del
liquido) con sigillante siliconico neutro (tipo alcossi) senza ammoniaca e
con materiale isolante, per evitare perdite di gas dovute al congelamento.
Applicare sigillante siliconico
neutro (tipo alcossi) senza
ammoniaca lungo la
circonferenza
Il sigillante siliconico neutro (tipo alcossi) senza ammoniaca deve essere
applicato esclusivamente dopo il test di pressione e la pulizia, seguendo
le istruzioni del sigillante, solo all'esterno del collegamento. L'obiettivo
è prevenire l'ingresso di umidità nel collegamento comune e il possibile
congelamento. La vulcanizzazione del sigillante può richiedere del tempo.
Assicurarsi di non rimuovere il sigillante quando si avvolge l'isolamento.
Controllo della perdita di gas
•
Controllare la perdita di gas dopo lo spurgo dell'aria.
•
Consultare il manuale d'istruzioni per l'unità esterna.
TAGLIARE E SVASARE I TUBI
1. Tagliare per mezzo del tagliatubi, quindi asportare le bavature.
2. Asportare le bavature per mezzo dell'alesatore. Se queste bavature non venissero
rimosse, potrebbero verifi carsi fughe di gas. Voltare la parte fi nale del tubo verso il
basso in modo da evitare che la polvere di metallo entri nel tubo.
3. Effettuare la svasatura dopo aver inserito il dado svasato sopra ai tubi di rame.
Tubo
Alesatore
Puntare verso
Maniglia del morsetto
il basso
1. Tagliare 2. Asportare le bavature
 
Svasatura errata
Quando la svasatura è stata fatta corretta-
mente, la superfi cie interna della svasatura
stessa si presenta lucida e omogenea. Dato
che la parte svasata va in contatto con i
Inclinata Superfi cie Incrinata Spessore
connettori, controllare accuratamente la
danneg- non
spazzola di svasatura.
giata omogeneo
Installazione dei tubi dell'acqua
•
Rivolgersi a un installatore di circuito idraulico autorizzato per installare questo
circuito idraulico.
•
Questo circuito idraulico deve essere conforme alla normativa europea e nazionale
pertinente (compresa la normativa EN61770) e i codici che regolano il settore edile.
•
Accertarsi che i componenti installati nel circuito idraulico siano in grado di sopportare
la pressione dell'acqua durante il funzionamento.
•
Non utilizzare tubi usurati.
•
Non applicare forza eccessiva sui tubi in quanto può danneggiarli.
•
Scegliere un idoneo materiale sigillante in grado di resistere alla pressioni e alle
temperature del sistema.
•
Assicurarsi di usare due chiavi inglesi per serrare il collegamento. Stringere
ulteriormente i dadi con la chiave torsiometrica secondo i dati di torsione riportati
nella tabella.
•
Coprire l'estremità del tubo per prevenire l'entrata di sporco e polvere al suo interno
quando lo si fa scorrere attraverso una parete.
•
Scegliere un idoneo materiale sigillante in grado di resistere alla pressioni e alle
temperature del sistema.
•
Se, per l'installazione, si utilizzano dei tubi metallici non in ottone, accertarsi di isolare
i tubi per prevenire la corrosione galvanica.
•
Non collegare tubi galvanizzati, perche si potrebbe attivare il fenomeno della
corrosione galvanica.
•
Utilizzare il dado adeguato per tutti i raccordi del bollitore e pulire tutti i tubi con
acqua di rubinetto prima dell'installazione. Per i dettagli, consultare il Diagramma
posizione tubo.
Connettore tubo Misura del dado
g h
RP 1¼"
&
i j
RP ¾"
&
Chiave Torque Chiave inglese
Maniglia
Sbarra 0 – 0,5 mm
Sbarra
Freccia rossa
Centro
Tubo di
Freccia segno rosso
rame
3. Infi ammarsi
Torsione
117,6 N•m
58,8 N•m
75
