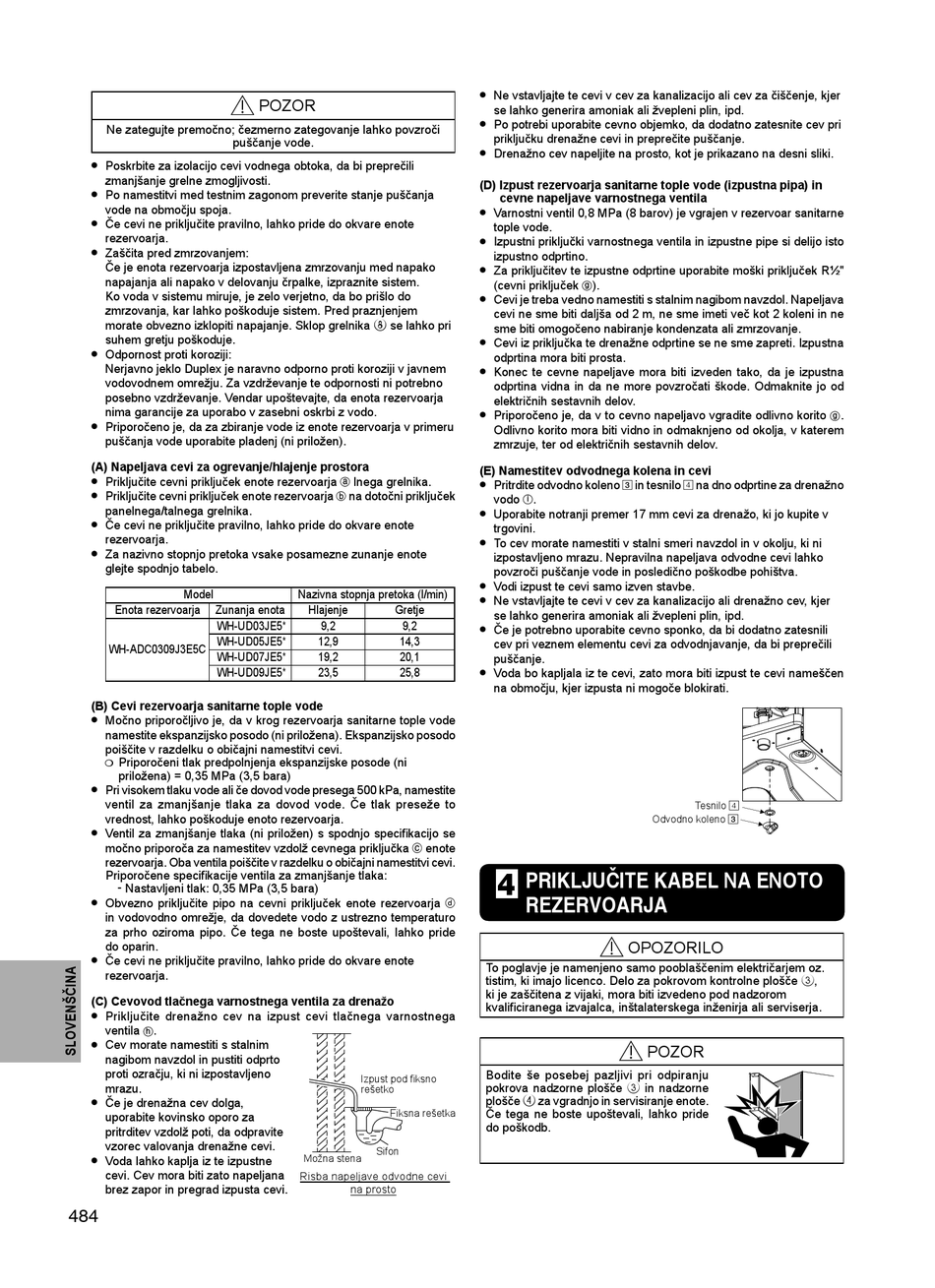

Ne zategujte premočno; čezmerno zategovanje lahko povzroči
puščanje vode.
• Poskrbite za izolacijo cevi vodnega obtoka, da bi preprečili
zmanjšanje grelne zmogljivosti.
• Po namestitvi med testnim zagonom preverite stanje puščanja
vode na območju spoja.
•
Če cevi ne priključite pravilno, lahko pride do okvare enote
rezervoarja.
• Zaščita pred zmrzovanjem:
Če je enota rezervoarja izpostavljena zmrzovanju med napako
napajanja ali napako v delovanju črpalke, izpraznite sistem.
Ko voda v sistemu miruje, je zelo verjetno, da bo prišlo do
zmrzovanja, kar lahko poškoduje sistem. Pred praznjenjem
morate obvezno izklopiti napajanje. Sklop grelnika 8 se lahko pri
suhem gretju poškoduje.
• Odpornost proti koroziji:
Nerjavno jeklo Duplex je naravno odporno proti koroziji v javnem
vodovodnem omrežju. Za vzdrževanje te odpornosti ni potrebno
posebno vzdrževanje. Vendar upoštevajte, da enota rezervoarja
nima garancije za uporabo v zasebni oskrbi z vodo.
•
Priporočeno je, da za zbiranje vode iz enote rezervoarja v primeru
puščanja vode uporabite pladenj (ni priložen).
(A) Napeljava cevi za ogrevanje/hlajenje prostora
•
Priključite cevni priključek enote rezervoarja g lnega grelnika.
• Priključite cevni priključek enote rezervoarja h na dotočni priključek
panelnega/talnega grelnika.
• Če cevi ne priključite pravilno, lahko pride do okvare enote
rezervoarja.
• Za nazivno stopnjo pretoka vsake posamezne zunanje enote
glejte spodnjo tabelo.
Model
Enota rezervoarja Zunanja enota
WH-UD03JE5*
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*
WH-UD09JE5*
(B) Cevi rezervoarja sanitarne tople vode
• Močno priporočljivo je, da v krog rezervoarja sanitarne tople vode
namestite ekspanzijsko posodo (ni priložena). Ekspanzijsko posodo
poiščite v razdelku o običajni namestitvi cevi.
Priporočeni tlak predpolnjenja ekspanzijske posode (ni
 
priložena) = 0,35 MPa (3,5 bara)
• Pri visokem tlaku vode ali če dovod vode presega 500 kPa, namestite
ventil za zmanjšanje tlaka za dovod vode. Če tlak preseže to
vrednost, lahko poškoduje enoto rezervoarja.
• Ventil za zmanjšanje tlaka (ni priložen) s spodnjo specifi kacijo se
močno priporoča za namestitev vzdolž cevnega priključka i enote
rezervoarja. Oba ventila poiščite v razdelku o običajni namestitvi cevi.
Priporočene specifi kacije ventila za zmanjšanje tlaka:
- Nastavljeni tlak: 0,35 MPa (3,5 bara)
• Obvezno priključite pipo na cevni priključek enote rezervoarja j
in vodovodno omrežje, da dovedete vodo z ustrezno temperaturo
za prho oziroma pipo. Če tega ne boste upoštevali, lahko pride
do oparin.
• Če cevi ne priključite pravilno, lahko pride do okvare enote
rezervoarja.
(C) Cevovod tlačnega varnostnega ventila za drenažo
• Priključite drenažno cev na izpust cevi tlačnega varnostnega
ventila .
h
• Cev morate namestiti s stalnim
nagibom navzdol in pustiti odprto
proti ozračju, ki ni izpostavljeno
mrazu.
• Če je drenažna cev dolga,
uporabite kovinsko oporo za
pritrditev vzdolž poti, da odpravite
vzorec valovanja drenažne cevi.
• Voda lahko kaplja iz te izpustne
cevi. Cev mora biti zato napeljana
brez zapor in pregrad izpusta cevi.
484
POZOR
Nazivna stopnja pretoka (l/min)
Hlajenje Gretje
9,2 9,2
12,9 14,3
19,2 20,1
23,5 25,8
Izpust pod fi ksno
rešetko
Fiksna rešetka
Sifon
Možna stena
Risba napeljave odvodne cevi
na prosto
• Ne vstavljajte te cevi v cev za kanalizacijo ali cev za čiščenje, kjer
se lahko generira amoniak ali žvepleni plin, ipd.
• Po potrebi uporabite cevno objemko, da dodatno zatesnite cev pri
priključku drenažne cevi in preprečite puščanje.
• Drenažno cev napeljite na prosto, kot je prikazano na desni sliki.
(D) Izpust rezervoarja sanitarne tople vode (izpustna pipa) in
cevne napeljave varnostnega ventila
• Varnostni ventil 0,8 MPa (8 barov) je vgrajen v rezervoar sanitarne
tople vode.
• Izpustni priključki varnostnega ventila in izpustne pipe si delijo isto
izpustno odprtino.
• Za priključitev te izpustne odprtine uporabite moški priključek R½"
(cevni priključek ).
g
•
Cevi je treba vedno namestiti s stalnim nagibom navzdol. Napeljava
cevi ne sme biti daljša od 2 m, ne sme imeti več kot 2 koleni in ne
sme biti omogočeno nabiranje kondenzata ali zmrzovanje.
• Cevi iz priključka te drenažne odprtine se ne sme zapreti. Izpustna
odprtina mora biti prosta.
• Konec te cevne napeljave mora biti izveden tako, da je izpustna
odprtina vidna in da ne more povzročati škode. Odmaknite jo od
električnih sestavnih delov.
• Priporočeno je, da v to cevno napeljavo vgradite odlivno korito
Odlivno korito mora biti vidno in odmaknjeno od okolja, v katerem
zmrzuje, ter od električnih sestavnih delov.
(E) Namestitev odvodnega kolena in cevi
• Pritrdite odvodno koleno 3 in tesnilo 4 na dno odprtine za drenažno
vodo .
i
• Uporabite notranji premer 17 mm cevi za drenažo, ki jo kupite v
trgovini.
• To cev morate namestiti v stalni smeri navzdol in v okolju, ki ni
izpostavljeno mrazu. Nepravilna napeljava odvodne cevi lahko
povzroči puščanje vode in posledično poškodbe pohištva.
• Vodi izpust te cevi samo izven stavbe.
• Ne vstavljajte te cevi v cev za kanalizacijo ali drenažno cev, kjer
se lahko generira amoniak ali žvepleni plin, ipd.
• Če je potrebno uporabite cevno sponko, da bi dodatno zatesnili
cev pri veznem elementu cevi za odvodnjavanje, da bi preprečili
puščanje.
• Voda bo kapljala iz te cevi, zato mora biti izpust te cevi nameščen
na območju, kjer izpusta ni mogoče blokirati.
Odvodno koleno
PRIKLJUČITE KABEL NA ENOTO
4
REZERVOARJA
OPOZORILO
To poglavje je namenjeno samo pooblaščenim električarjem oz.
tistim, ki imajo licenco. Delo za pokrovom kontrolne plošče 3,
ki je zaščitena z vijaki, mora biti izvedeno pod nadzorom
kvalifi ciranega izvajalca, inštalaterskega inženirja ali serviserja.
POZOR
Bodite še posebej pazljivi pri odpiranju
pokrova nadzorne plošče 3 in nadzorne
plošče 4 za vgradnjo in servisiranje enote.
Če tega ne boste upoštevali, lahko pride
do poškodb.
.
g
Tesnilo
4
3
