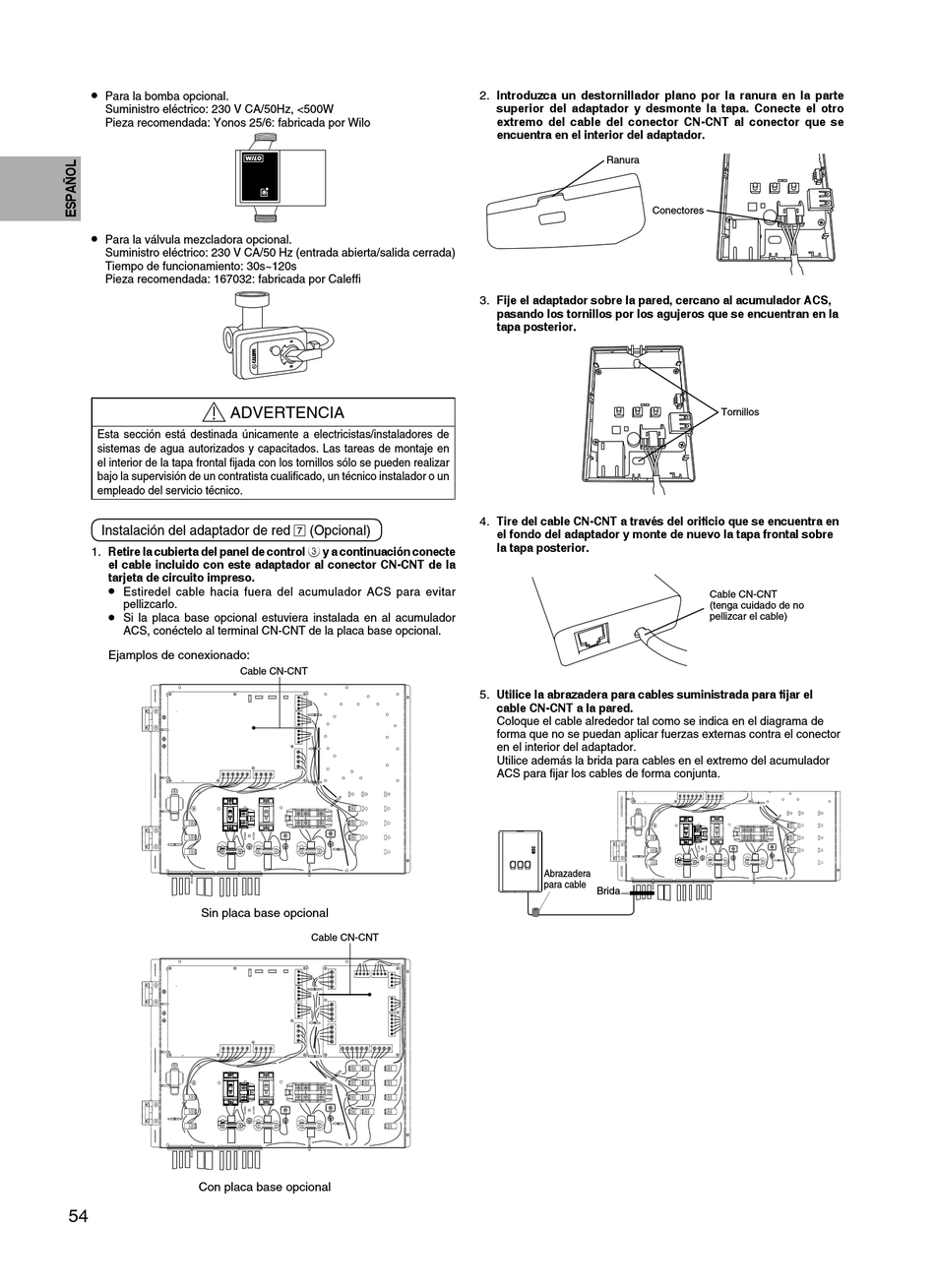

Panasonic R32 Installationsanleitung Seite 54

•
Para la bomba opcional.
Suministro eléctrico: 230 V CA/50Hz, <500W
Pieza recomendada: Yonos 25/6: fabricada por Wilo
•
Para la válvula mezcladora opcional.
Suministro eléctrico: 230 V CA/50 Hz (entrada abierta/salida cerrada)
Tiempo de funcionamiento: 30s~120s
Pieza recomendada: 167032: fabricada por Caleffi
ADVERTENCIA
Esta sección está destinada únicamente a electricistas/instaladores de
sistemas de agua autorizados y capacitados. Las tareas de montaje en
el interior de la tapa frontal fi jada con los tornillos sólo se pueden realizar
bajo la supervisión de un contratista cualifi cado, un técnico instalador o un
empleado del servicio técnico.
Instalación del adaptador de red 7 (Opcional)
1. Retire la cubierta del panel de control 3 y a continuación conecte
el cable incluido con este adaptador al conector CN-CNT de la
tarjeta de circuito impreso.
•
Estiredel cable hacia fuera del acumulador ACS para evitar
pellizcarlo.
•
Si la placa base opcional estuviera instalada en al acumulador
ACS, conéctelo al terminal CN-CNT de la placa base opcional.
Ejamplos de conexionado:
Cable CN-CNT
Sin placa base opcional
Con placa base opcional
54
2. Introduzca un destornillador plano por la ranura en la parte
3. Fije el adaptador sobre la pared, cercano al acumulador ACS,
4. Tire del cable CN-CNT a través del orifi cio que se encuentra en
5. Utilice la abrazadera para cables suministrada para fi jar el
Cable CN-CNT
superior del adaptador y desmonte la tapa. Conecte el otro
extremo del cable del conector CN-CNT al conector que se
encuentra en el interior del adaptador.
Ranura
Conectores
pasando los tornillos por los agujeros que se encuentran en la
tapa posterior.
el fondo del adaptador y monte de nuevo la tapa frontal sobre
la tapa posterior.
cable CN-CNT a la pared.
Coloque el cable alrededor tal como se indica en el diagrama de
forma que no se puedan aplicar fuerzas externas contra el conector
en el interior del adaptador.
Utilice además la brida para cables en el extremo del acumulador
ACS para fi jar los cables de forma conjunta.
Abrazadera
para cable
Brida
Tornillos
Cable CN-CNT
(tenga cuidado de no
pellizcar el cable)
