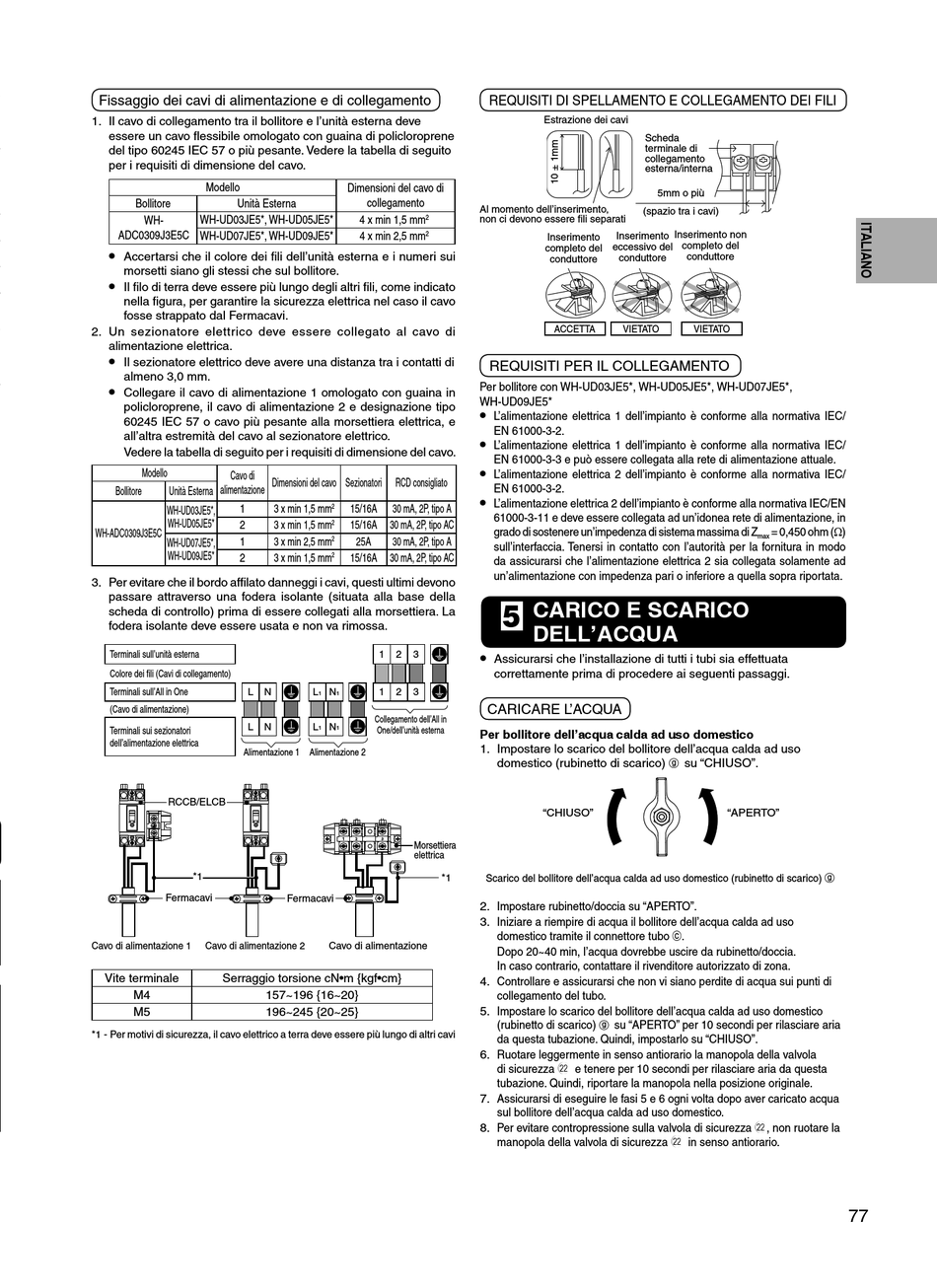

Fissaggio dei cavi di alimentazione e di collegamento
1. Il cavo di collegamento tra il bollitore e l'unità esterna deve
essere un cavo fl essibile omologato con guaina di policloroprene
a
del tipo 60245 IEC 57 o più pesante. Vedere la tabella di seguito
per i requisiti di dimensione del cavo.
Bollitore
a
WH-
ADC0309J3E5C
a
•
Accertarsi che il colore dei fi li dell'unità esterna e i numeri sui
a
morsetti siano gli stessi che sul bollitore.
•
Il fi lo di terra deve essere più lungo degli altri fi li, come indicato
.
nella fi gura, per garantire la sicurezza elettrica nel caso il cavo
e
fosse strappato dal Fermacavi.
o
2. Un sezionatore elettrico deve essere collegato al cavo di
alimentazione elettrica.
e
•
Il sezionatore elettrico deve avere una distanza tra i contatti di
almeno 3,0 mm.
a
•
Collegare il cavo di alimentazione 1 omologato con guaina in
e
policloroprene, il cavo di alimentazione 2 e designazione tipo
60245 IEC 57 o cavo più pesante alla morsettiera elettrica, e
all'altra estremità del cavo al sezionatore elettrico.
e
Vedere la tabella di seguito per i requisiti di dimensione del cavo.
Modello
Bollitore Unità Esterna
WH-UD03JE5*,
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*,
WH-UD09JE5*
3. Per evitare che il bordo affi lato danneggi i cavi, questi ultimi devono
passare attraverso una fodera isolante (situata alla base della
scheda di controllo) prima di essere collegati alla morsettiera. La
e
fodera isolante deve essere usata e non va rimossa.
Terminali sull'unità esterna
Colore dei fi li (Cavi di collegamento)
Terminali sull'All in One
(Cavo di alimentazione)
Terminali sui sezionatori
dell'alimentazione elettrica
RCCB/ELCB
Fermacavi
Cavo di alimentazione 1
Vite terminale
M4
M5
*1 - Per motivi di sicurezza, il cavo elettrico a terra deve essere più lungo di altri cavi
Modello
Dimensioni del cavo di
Unità Esterna collegamento
WH-UD03JE5*, WH-UD05JE5* 4 x min 1,5 mm
WH-UD07JE5*, WH-UD09JE5* 4 x min 2,5 mm
Cavo di
Dimensioni del cavo Sezionatori
alimentazione
1 3 x min 1,5 mm 2 15/16A
2
2 3 x min 1,5 mm 15/16A
1 3 x min 2,5 mm 2 25A
2
2 3 x min 1,5 mm 15/16A
L N L N
1 1
L N L N
1 1
Alimentazione 1 Alimentazione 2
*1
Fermacavi
Cavo di alimentazione 2 Cavo di alimentazione
Serraggio torsione cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
REQUISITI DI SPELLAMENTO E COLLEGAMENTO DEI FILI
Estrazione dei cavi
Al momento dell'inserimento,
2
non ci devono essere fi li separati
2
Inserimento
completo del
conduttore
REQUISITI PER IL COLLEGAMENTO
Per bollitore con WH-UD03JE5*, WH-UD05JE5*, WH-UD07JE5*,
WH-UD09JE5*
•
L'alimentazione elettrica 1 dell'impianto è conforme alla normativa IEC/
EN 61000-3-2.
•
L'alimentazione elettrica 1 dell'impianto è conforme alla normativa IEC/
EN 61000-3-3 e può essere collegata alla rete di alimentazione attuale.
•
L'alimentazione elettrica 2 dell'impianto è conforme alla normativa IEC/
RCD consigliato
EN 61000-3-2.
•
L'alimentazione elettrica 2 dell'impianto è conforme alla normativa IEC/EN
30 mA, 2P, tipo A
61000-3-11 e deve essere collegata ad un'idonea rete di alimentazione, in
30 mA, 2P, tipo AC
grado di sostenere un'impedenza di sistema massima di Z
30 mA, 2P, tipo A
sull'interfaccia. Tenersi in contatto con l'autorità per la fornitura in modo
30 mA, 2P, tipo AC
da assicurarsi che l'alimentazione elettrica 2 sia collegata solamente ad
un'alimentazione con impedenza pari o inferiore a quella sopra riportata.
CARICO E SCARICO
5
DELL'ACQUA
1 2 3
•
Assicurarsi che l'installazione di tutti i tubi sia effettuata
correttamente prima di procedere ai seguenti passaggi.
1 2 3
CARICARE L'ACQUA
Collegamento dell'All in
One/dell'unità esterna
Per bollitore dell'acqua calda ad uso domestico
1. Impostare lo scarico del bollitore dell'acqua calda ad uso
domestico (rubinetto di scarico)
"CHIUSO"
Morsettiera
elettrica
*1 Scarico del bollitore dell'acqua calda ad uso domestico (rubinetto di scarico)
2. Impostare rubinetto/doccia su "APERTO".
3. Iniziare a riempire di acqua il bollitore dell'acqua calda ad uso
domestico tramite il connettore tubo i.
Dopo 20~40 min, l'acqua dovrebbe uscire da rubinetto/doccia.
In caso contrario, contattare il rivenditore autorizzato di zona.
4. Controllare e assicurarsi che non vi siano perdite di acqua sui punti di
collegamento del tubo.
5. Impostare lo scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico)
da questa tubazione. Quindi, impostarlo su "CHIUSO".
6. Ruotare leggermente in senso antiorario la manopola della valvola
di sicurezza l e tenere per 10 secondi per rilasciare aria da questa
tubazione. Quindi, riportare la manopola nella posizione originale.
7. Assicurarsi di eseguire le fasi 5 e 6 ogni volta dopo aver caricato acqua
sul bollitore dell'acqua calda ad uso domestico.
8. Per evitare contropressione sulla valvola di sicurezza l, non ruotare la
manopola della valvola di sicurezza l in senso antiorario.
Scheda
terminale di
collegamento
esterna/interna
5mm o più
(spazio tra i cavi)
Inserimento non
Inserimento
completo del
eccessivo del
conduttore
conduttore
ACCETTA VIETATO VIETATO
su "CHIUSO".
g
"APERTO"
su "APERTO" per 10 secondi per rilasciare aria
g
= 0,450 ohm ()
max
g
