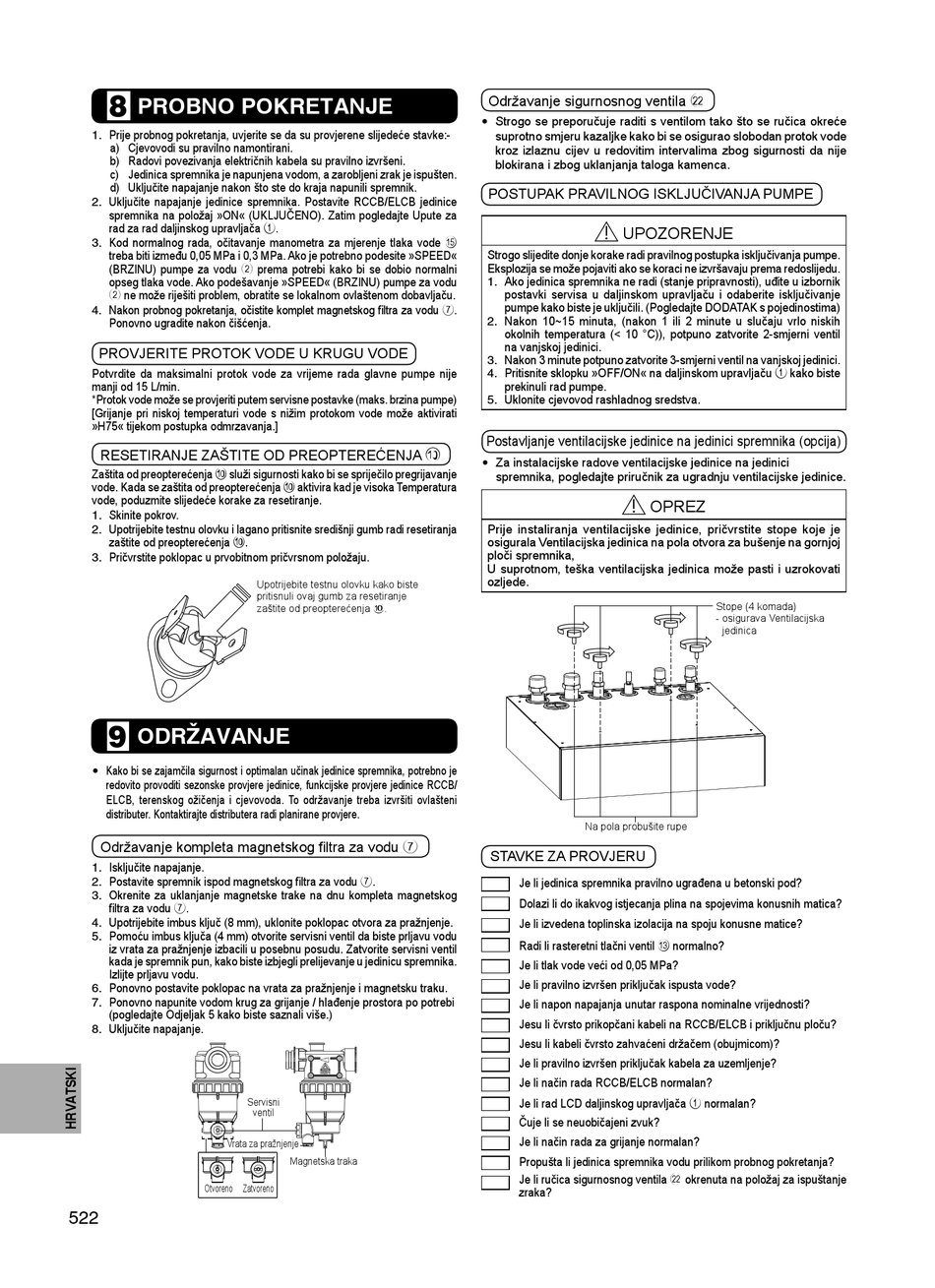

PROBNO POKRETANJE
8
1. Prije probnog pokretanja, uvjerite se da su provjerene slijedeće stavke:-
a) Cjevovodi su pravilno namontirani.
b) Radovi povezivanja električnih kabela su pravilno izvršeni.
c) Jedinica spremnika je napunjena vodom, a zarobljeni zrak je ispušten.
d) Uključite napajanje nakon što ste do kraja napunili spremnik.
2. Uključite napajanje jedinice spremnika. Postavite RCCB/ELCB jedinice
spremnika na položaj »ON« (UKLJUČENO). Zatim pogledajte Upute za
rad za rad daljinskog upravljača 1.
3. Kod normalnog rada, očitavanje manometra za mjerenje tlaka vode e
treba biti između 0,05 MPa i 0,3 MPa. Ako je potrebno podesite »SPEED«
(BRZINU) pumpe za vodu 2 prema potrebi kako bi se dobio normalni
opseg tlaka vode. Ako podešavanje »SPEED« (BRZINU) pumpe za vodu
2 ne može riješiti problem, obratite se lokalnom ovlaštenom dobavljaču.
4. Nakon probnog pokretanja, očistite komplet magnetskog fi ltra za vodu 7.
Ponovno ugradite nakon čišćenja.
PROVJERITE PROTOK VODE U KRUGU VODE
Potvrdite da maksimalni protok vode za vrijeme rada glavne pumpe nije
manji od 15 L/min.
*Protok vode može se provjeriti putem servisne postavke (maks. brzina pumpe)
[Grijanje pri niskoj temperaturi vode s nižim protokom vode može aktivirati
»H75« tijekom postupka odmrzavanja.]
RESETIRANJE ZAŠTITE OD PREOPTEREĆENJA 0
Zaštita od preopterećenja 0 služi sigurnosti kako bi se spriječilo pregrijavanje
vode. Kada se zaštita od preopterećenja 0 aktivira kad je visoka Temperatura
vode, poduzmite slijedeće korake za resetiranje.
1. Skinite pokrov.
2. Upotrijebite testnu olovku i lagano pritisnite središnji gumb radi resetiranja
zaštite od preopterećenja 0.
3. Pričvrstite poklopac u prvobitnom pričvrsnom položaju.
ODRŽAVANJE
9
•
Kako bi se zajamčila sigurnost i optimalan učinak jedinice spremnika, potrebno je
redovito provoditi sezonske provjere jedinice, funkcijske provjere jedinice RCCB/
ELCB, terenskog ožičenja i cjevovoda. To održavanje treba izvršiti ovlašteni
distributer. Kontaktirajte distributera radi planirane provjere.
Održavanje kompleta magnetskog fi ltra za vodu 7
1. Isključite napajanje.
2. Postavite spremnik ispod magnetskog fi ltra za vodu 7.
3. Okrenite za uklanjanje magnetske trake na dnu kompleta magnetskog
fi ltra za vodu 7.
4. Upotrijebite imbus ključ (8 mm), uklonite poklopac otvora za pražnjenje.
5. Pomoću imbus ključa (4 mm) otvorite servisni ventil da biste prljavu vodu
iz vrata za pražnjenje izbacili u posebnu posudu. Zatvorite servisni ventil
kada je spremnik pun, kako biste izbjegli prelijevanje u jedinicu spremnika.
Izlijte prljavu vodu.
6. Ponovno postavite poklopac na vrata za pražnjenje i magnetsku traku.
7. Ponovno napunite vodom krug za grijanje / hlađenje prostora po potrebi
(pogledajte Odjeljak 5 kako biste saznali više.)
8. Uključite napajanje.
Vrata za pražnjenje
Otvoreno Zatvoreno
522
Upotrijebite testnu olovku kako biste
pritisnuli ovaj gumb za resetiranje
zaštite od preopterećenja 0.
Servisni
ventil
Magnetska traka
Održavanje sigurnosnog ventila l
•
Strogo se preporučuje raditi s ventilom tako što se ručica okreće
suprotno smjeru kazaljke kako bi se osigurao slobodan protok vode
kroz izlaznu cijev u redovitim intervalima zbog sigurnosti da nije
blokirana i zbog uklanjanja taloga kamenca.
POSTUPAK PRAVILNOG ISKLJUČIVANJA PUMPE
UPOZORENJE
Strogo slijedite donje korake radi pravilnog postupka isključivanja pumpe.
Eksplozija se može pojaviti ako se koraci ne izvršavaju prema redoslijedu.
1. Ako jedinica spremnika ne radi (stanje pripravnosti), uđite u izbornik
postavki servisa u daljinskom upravljaču i odaberite isključivanje
pumpe kako biste je uključili. (Pogledajte DODATAK s pojedinostima)
2. Nakon 10~15 minuta, (nakon 1 ili 2 minute u slučaju vrlo niskih
okolnih temperatura (< 10 °C)), potpuno zatvorite 2-smjerni ventil
na vanjskoj jedinici.
3. Nakon 3 minute potpuno zatvorite 3-smjerni ventil na vanjskoj jedinici.
4. Pritisnite sklopku »OFF/ON« na daljinskom upravljaču 1 kako biste
prekinuli rad pumpe.
5. Uklonite cjevovod rashladnog sredstva.
Postavljanje ventilacijske jedinice na jedinici spremnika (opcija)
•
Za instalacijske radove ventilacijske jedinice na jedinici
spremnika, pogledajte priručnik za ugradnju ventilacijske jedinice.
OPREZ
Prije instaliranja ventilacijske jedinice, pričvrstite stope koje je
osigurala Ventilacijska jedinica na pola otvora za bušenje na gornjoj
ploči spremnika,
U suprotnom, teška ventilacijska jedinica može pasti i uzrokovati
ozljede.
Na pola probušite rupe
STAVKE ZA PROVJERU
Je li jedinica spremnika pravilno ugrađena u betonski pod?
Dolazi li do ikakvog istjecanja plina na spojevima konusnih matica?
Je li izvedena toplinska izolacija na spoju konusne matice?
Radi li rasteretni tlačni ventil c normalno?
Je li tlak vode veći od 0,05 MPa?
Je li pravilno izvršen priključak ispusta vode?
Je li napon napajanja unutar raspona nominalne vrijednosti?
Jesu li čvrsto prikopčani kabeli na RCCB/ELCB i priključnu ploču?
Jesu li kabeli čvrsto zahvaćeni držačem (obujmicom)?
Je li pravilno izvršen priključak kabela za uzemljenje?
Je li način rada RCCB/ELCB normalan?
Je li rad LCD daljinskog upravljača 1 normalan?
Čuje li se neuobičajeni zvuk?
Je li način rada za grijanje normalan?
Propušta li jedinica spremnika vodu prilikom probnog pokretanja?
Je li ručica sigurnosnog ventila l okrenuta na položaj za ispuštanje
zraka?
Stope (4 komada)
- osigurava Ventilacijska
jedinica
