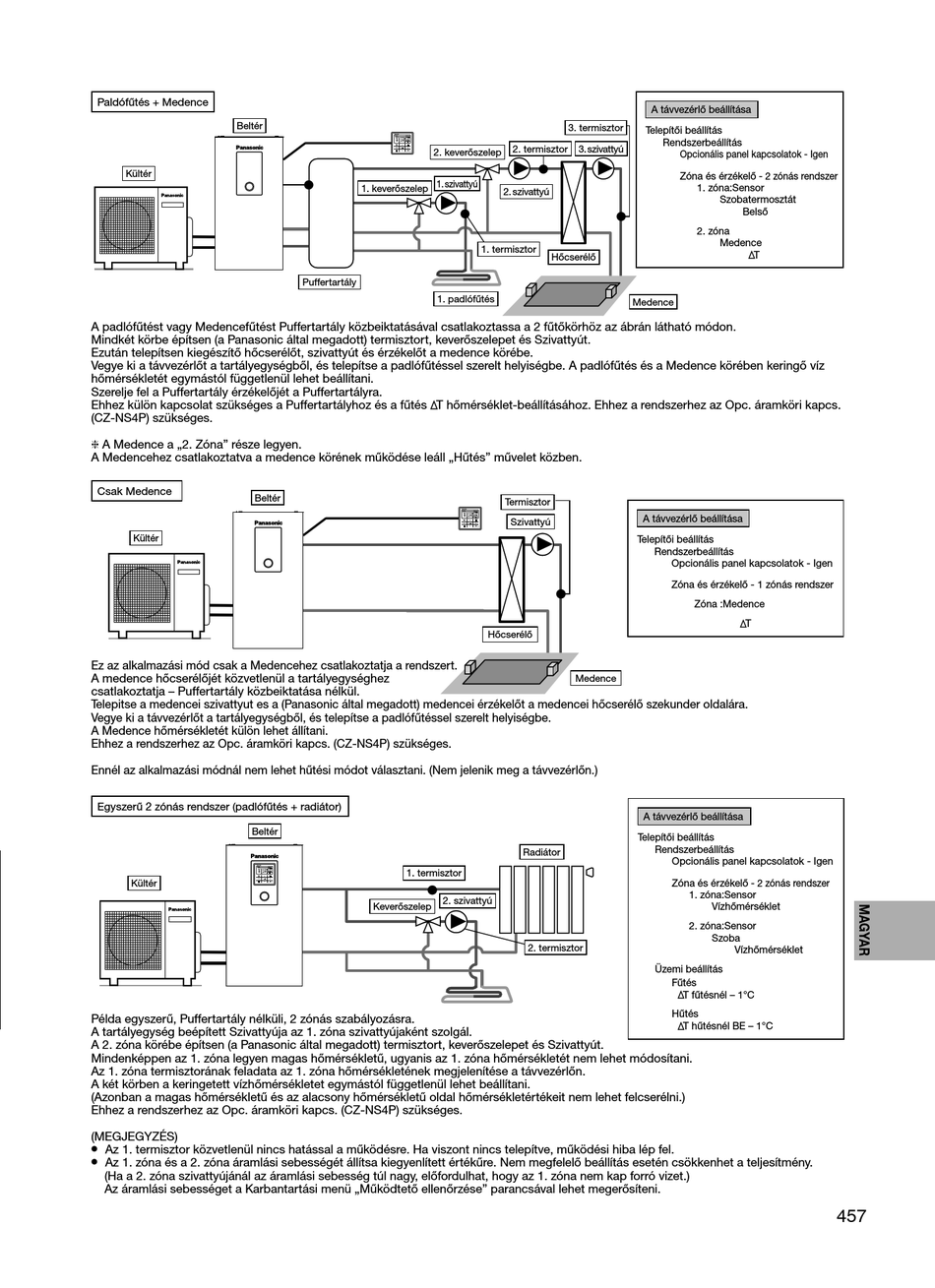

Paldófűtés + Medence
Beltér
Kültér
A padlófűtést vagy Medencefűtést Puffertartály közbeiktatásával csatlakoztassa a 2 fűtőkörhöz az ábrán látható módon.
Mindkét körbe építsen (a Panasonic által megadott) termisztort, keverőszelepet és Szivattyút.
Ezután telepítsen kiegészítő hőcserélőt, szivattyút és érzékelőt a medence körébe.
Vegye ki a távvezérlőt a tartályegységből, és telepítse a padlófűtéssel szerelt helyiségbe. A padlófűtés és a Medence körében keringő víz
hőmérsékletét egymástól függetlenül lehet beállítani.
Szerelje fel a Puffertartály érzékelőjét a Puffertartályra.
Ehhez külön kapcsolat szükséges a Puffertartályhoz és a fűtés T hőmérséklet-beállításához. Ehhez a rendszerhez az Opc. áramköri kapcs.
(CZ-NS4P) szükséges.
 A Medence a „2. Zóna" része legyen.
A Medencehez csatlakoztatva a medence körének működése leáll „Hűtés" művelet közben.
Csak Medence
Beltér
Kültér
Ez az alkalmazási mód csak a Medencehez csatlakoztatja a rendszert.
A medence hőcserélőjét közvetlenül a tartályegységhez
csatlakoztatja – Puffertartály közbeiktatása nélkül.
Telepitse a medencei szivattyut es a (Panasonic által megadott) medencei érzékelőt a medencei hőcserélő szekunder oldalára.
Vegye ki a távvezérlőt a tartályegységből, és telepítse a padlófűtéssel szerelt helyiségbe.
A Medence hőmérsékletét külön lehet állítani.
Ehhez a rendszerhez az Opc. áramköri kapcs. (CZ-NS4P) szükséges.
Ennél az alkalmazási módnál nem lehet hűtési módot választani. (Nem jelenik meg a távvezérlőn.)
Egyszerű 2 zónás rendszer (padlófűtés + radiátor)
Beltér
Kültér
Példa egyszerű, Puffertartály nélküli, 2 zónás szabályozásra.
A tartályegység beépített Szivattyúja az 1. zóna szivattyújaként szolgál.
A 2. zóna körébe építsen (a Panasonic által megadott) termisztort, keverőszelepet és Szivattyút.
Mindenképpen az 1. zóna legyen magas hőmérsékletű, ugyanis az 1. zóna hőmérsékletét nem lehet módosítani.
Az 1. zóna termisztorának feladata az 1. zóna hőmérsékletének megjelenítése a távvezérlőn.
A két körben a keringetett vízhőmérsékletet egymástól függetlenül lehet beállítani.
(Azonban a magas hőmérsékletű és az alacsony hőmérsékletű oldal hőmérsékletértékeit nem lehet felcserélni.)
Ehhez a rendszerhez az Opc. áramköri kapcs. (CZ-NS4P) szükséges.
(MEGJEGYZÉS)
•
Az 1. termisztor közvetlenül nincs hatással a működésre. Ha viszont nincs telepítve, működési hiba lép fel.
•
Az 1. zóna és a 2. zóna áramlási sebességét állítsa kiegyenlített értékűre. Nem megfelelő beállítás esetén csökkenhet a teljesítmény.
(Ha a 2. zóna szivattyújánál az áramlási sebesség túl nagy, előfordulhat, hogy az 1. zóna nem kap forró vizet.)
Az áramlási sebességet a Karbantartási menü „Működtető ellenőrzése" parancsával lehet megerősíteni.
2. keverőszelep
1. szivattyú
1. keverőszelep
Puffertartály
1. padlófűtés
1. termisztor
2. szivattyú
Keverőszelep
A távvezérlő beállítása
3. termisztor
Telepítői beállítás
2. termisztor 3. szivattyú
2. szivattyú
1. termisztor
Hőcserélő
Medence
Termisztor
A távvezérlő beállítása
Szivattyú
Telepítői beállítás
Rendszerbeállítás
Hőcserélő
Medence
A távvezérlő beállítása
Telepítői beállítás
Rendszerbeállítás
Radiátor
2. termisztor
Üzemi beállítás
Rendszerbeállítás
Opcionális panel kapcsolatok - Igen
Zóna és érzékelő - 2 zónás rendszer
1. zóna:Sensor
Szobatermosztát
Belső
2. zóna
Medence
T
Opcionális panel kapcsolatok - Igen
Zóna és érzékelő - 1 zónás rendszer
Zóna :Medence
T
Opcionális panel kapcsolatok - Igen
Zóna és érzékelő - 2 zónás rendszer
1. zóna:Sensor
Vízhőmérséklet
2. zóna:Sensor
Szoba
Vízhőmérséklet
Fűtés
T fűtésnél – 1°C
Hűtés
T hűtésnél BE – 1°C
