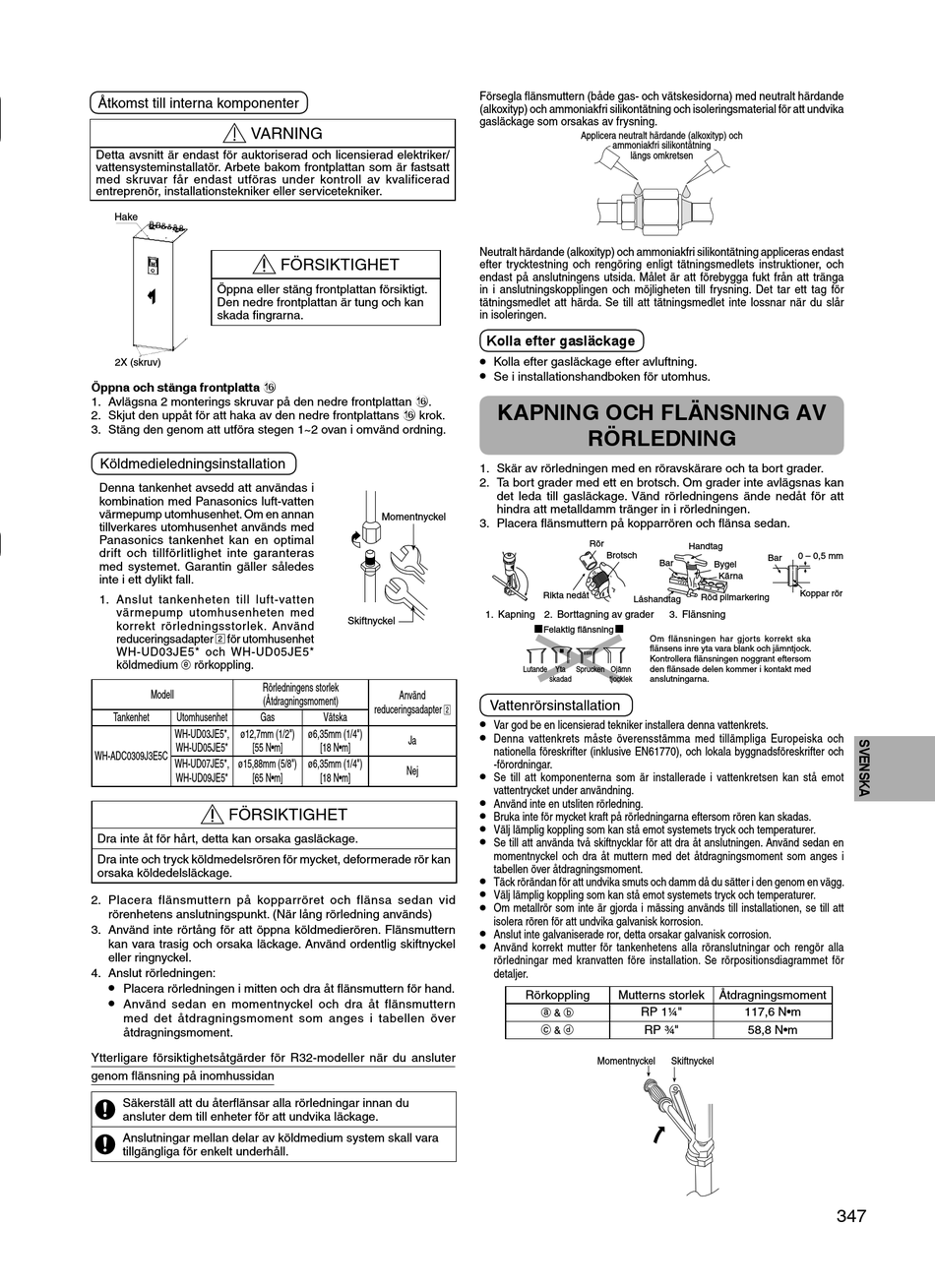

Åtkomst till interna komponenter
VARNING
Detta avsnitt är endast för auktoriserad och licensierad elektriker/
vattensysteminstallatör. Arbete bakom frontplattan som är fastsatt
med skruvar får endast utföras under kontroll av kvalificerad
entreprenör, installationstekniker eller servicetekniker.
Hake
Öppna eller stäng frontplattan försiktigt.
Den nedre frontplattan är tung och kan
skada fi ngrarna.
2X (skruv)
Öppna och stänga frontplatta f
1. Avlägsna 2 monterings skruvar på den nedre frontplattan f.
2. Skjut den uppåt för att haka av den nedre frontplattans f krok.
3. Stäng den genom att utföra stegen 1~2 ovan i omvänd ordning.
Köldmedieledningsinstallation
Denna tankenhet avsedd att användas i
kombination med Panasonics luft-vatten
värmepump utomhusenhet. Om en annan
tillverkares utomhusenhet används med
Panasonics tankenhet kan en optimal
drift och tillförlitlighet inte garanteras
med systemet. Garantin gäller således
inte i ett dylikt fall.
1. Anslut tankenheten till luft-vatten
värmepump utomhusenheten med
korrekt rörledningsstorlek. Använd
reduceringsadapter 2 för utomhusenhet
WH-UD03JE5* och WH-UD05JE5*
köldmedium k rörkoppling.
Rörledningens storlek
Modell
(Åtdragningsmoment)
Tankenhet Utomhusenhet Gas
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5* [55 N•m]
WH-ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5* [65 N•m]
FÖRSIKTIGHET
Dra inte åt för hårt, detta kan orsaka gasläckage.
Dra inte och tryck köldmedelsrören för mycket, deformerade rör kan
orsaka köldedelsläckage.
2. Placera flänsmuttern på kopparröret och flänsa sedan vid
rörenhetens anslutningspunkt. (När lång rörledning används)
3. Använd inte rörtång för att öppna köldmedierören. Flänsmuttern
kan vara trasig och orsaka läckage. Använd ordentlig skiftnyckel
eller ringnyckel.
4. Anslut rörledningen:
•
Placera rörledningen i mitten och dra åt fl änsmuttern för hand.
•
Använd sedan en momentnyckel och dra åt flänsmuttern
med det åtdragningsmoment som anges i tabellen över
åtdragningsmoment.
Ytterligare försiktighetsåtgärder för R32-modeller när du ansluter
genom fl änsning på inomhussidan
Säkerställ att du återfl änsar alla rörledningar innan du
ansluter dem till enheter för att undvika läckage.
Anslutningar mellan delar av köldmedium system skall vara
tillgängliga för enkelt underhåll.
FÖRSIKTIGHET
Momentnyckel
Skiftnyckel
Använd
reduceringsadapter 2
Vätska
ø6,35mm (1/4")
Ja
[18 N•m]
ø6,35mm (1/4")
Nej
[18 N•m]
Försegla fl änsmuttern (både gas- och vätskesidorna) med neutralt härdande
(alkoxityp) och ammoniakfri silikontätning och isoleringsmaterial för att undvika
gasläckage som orsakas av frysning.
Applicera neutralt härdande (alkoxityp) och
ammoniakfri silikontätning
längs omkretsen
Neutralt härdande (alkoxityp) och ammoniakfri silikontätning appliceras endast
efter trycktestning och rengöring enligt tätningsmedlets instruktioner, och
endast på anslutningens utsida. Målet är att förebygga fukt från att tränga
in i anslutningskopplingen och möjligheten till frysning. Det tar ett tag för
tätningsmedlet att härda. Se till att tätningsmedlet inte lossnar när du slår
in isoleringen.
Kolla efter gasläckage
•
Kolla efter gasläckage efter avluftning.
•
Se i installationshandboken för utomhus.
KAPNING OCH FLÄNSNING AV
RÖRLEDNING
1. Skär av rörledningen med en röravskärare och ta bort grader.
2. Ta bort grader med ett en brotsch. Om grader inte avlägsnas kan
det leda till gasläckage. Vänd rörledningens ände nedåt för att
hindra att metalldamm tränger in i rörledningen.
3. Placera fl änsmuttern på kopparrören och fl änsa sedan.
Rör
Brotsch
Rikta nedåt
Låshandtag
1. Kapning 2. Borttagning av grader
 
Felaktig fl änsning
Om flänsningen har gjorts korrekt ska
fl änsens inre yta vara blank och jämntjock.
Kontrollera fl änsningen noggrant eftersom
den fl änsade delen kommer i kontakt med
Lutande Yta Sprucken Ojämn
skadad tjocklek anslutningarna.
Vattenrörsinstallation
•
Var god be en licensierad tekniker installera denna vattenkrets.
•
Denna vattenkrets måste överensstämma med tillämpliga Europeiska och
nationella föreskrifter (inklusive EN61770), och lokala byggnadsföreskrifter och
-förordningar.
•
Se till att komponenterna som är installerade i vattenkretsen kan stå emot
vattentrycket under användning.
•
Använd inte en utsliten rörledning.
•
Bruka inte för mycket kraft på rörledningarna eftersom rören kan skadas.
•
Välj lämplig koppling som kan stå emot systemets tryck och temperaturer.
•
Se till att använda två skiftnycklar för att dra åt anslutningen. Använd sedan en
momentnyckel och dra åt muttern med det åtdragningsmoment som anges i
tabellen över åtdragningsmoment.
•
Täck rörändan för att undvika smuts och damm då du sätter i den genom en vägg.
•
Välj lämplig koppling som kan stå emot systemets tryck och temperaturer.
•
Om metallrör som inte är gjorda i mässing används till installationen, se till att
isolera rören för att undvika galvanisk korrosion.
•
Anslut inte galvaniserade ror, detta orsakar galvanisk corrosion.
•
Använd korrekt mutter för tankenhetens alla röranslutningar och rengör alla
rörledningar med kranvatten före installation. Se rörpositionsdiagrammet för
detaljer.
Rörkoppling Mutterns storlek
g h
RP 1¼"
&
i j
RP ¾"
&
Momentnyckel
Handtag
0 – 0,5 mm
Bar
Bar
Bygel
Kärna
Koppar rör
Röd pilmarkering
3. Flänsning
Åtdragningsmoment
117,6 N•m
58,8 N•m
Skiftnyckel
