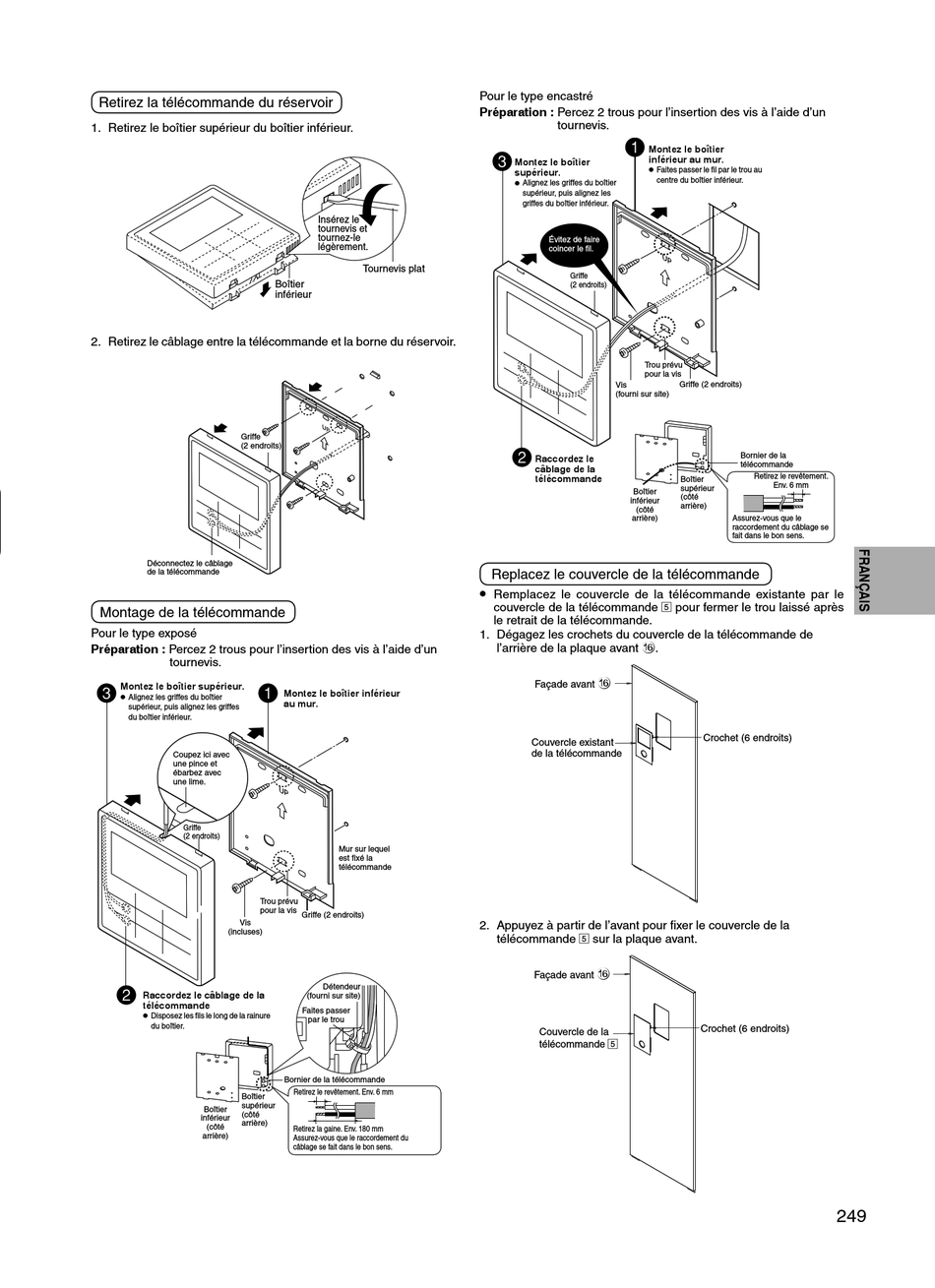

Retirez la télécommande du réservoir
1. Retirez le boîtier supérieur du boîtier inférieur.
2. Retirez le câblage entre la télécommande et la borne du réservoir.
Griffe
(2 endroits)
Déconnectez le câblage
de la télécommande
Montage de la télécommande
Pour le type exposé
Préparation : Percez 2 trous pour l'insertion des vis à l'aide d'un
tournevis.
Montez le boîtier supérieur.
•
Alignez les griffes du boîtier
supérieur, puis alignez les griffes
du boîtier inférieur.
Coupez ici avec
une pince et
ébarbez avec
une lime.
Griffe
(2 endroits)
Trou prévu
pour la vis
Vis
(incluses)
Raccordez le câblage de la
télécommande
•
Disposez les fi ls le long de la rainure
du boîtier.
Boîtier
supérieur
Boîtier
(côté
inférieur
arrière)
(côté
arrière)
Insérez le
tournevis et
tournez-le
légèrement.
Tournevis plat
Boîtier
inférieur
Montez le boîtier inférieur
au mur.
U P
Mur sur lequel
est fi xé la
télécommande
Griffe (2 endroits)
Détendeur
(fourni sur site)
Faites passer
par le trou
Bornier de la télécommande
Retirez le revêtement. Env. 6 mm
Retirez la gaine. Env. 180 mm
Assurez-vous que le raccordement du
câblage se fait dans le bon sens.
Pour le type encastré
Préparation : Percez 2 trous pour l'insertion des vis à l'aide d'un
tournevis.
Montez le boîtier
inférieur au mur.
Montez le boîtier
•
supérieur.
•
Alignez les griffes du boîtier
supérieur, puis alignez les
griffes du boîtier inférieur.
Évitez de faire
coincer le fi l.
Griffe
(2 endroits)
Trou prévu
pour la vis
Vis
(fourni sur site)
Raccordez le
câblage de la
télécommande
Boîtier
inférieur
(côté
arrière)
Replacez le couvercle de la télécommande
•
Remplacez le couvercle de la télécommande existante par le
couvercle de la télécommande 5 pour fermer le trou laissé après
le retrait de la télécommande.
1. Dégagez les crochets du couvercle de la télécommande de
l'arrière de la plaque avant f.
f
Façade avant
Couvercle existant
de la télécommande
2. Appuyez à partir de l'avant pour fi xer le couvercle de la
télécommande 5 sur la plaque avant.
f
Façade avant
Couvercle de la
télécommande 5
Faites passer le fi l par le trou au
centre du boîtier inférieur.
U P
Griffe (2 endroits)
Bornier de la
télécommande
Retirez le revêtement.
Boîtier
Env. 6 mm
supérieur
(côté
arrière)
Assurez-vous que le
raccordement du câblage se
fait dans le bon sens.
Crochet (6 endroits)
Crochet (6 endroits)
