Forsikre deg om at polariteten er korrekt gjennom hele kablingen. Hvis ikke vil det forårsake elektriske støt eller brann.
Etter installering, foreta en testkjøring og kontroller vannlekkasje i tilkoplingsområdet. Hvis det oppstår lekkasje, vil det forårsake materielle skader.
Hvis tankenheten ikke er i bruk over lengre tid, skal vannet i tankenheten dreneres ut.
Installasjonsarbeid.
Det kan være nødvendig med tre eller fl ere personer for å utføre installasjonen. Vekten av tankenheten kan forårsake personskade dersom den bæres
av én person.
FORHOLDSREGLER FOR BRUK AV R32 KULDEMEDIUM
•
De grunnleggende prosedyrene for installasjon er de samme som ved vanlige kuldemedia (R410A, R22).
Men vær spesielt oppmerksom på følgende punkter:
Ved tilkobling av krage på innersiden, må du forsikre deg om at krageforbindelsen bare brukes én gang, hvis den skrus opp, må kragen lages
på nytt. Når krageforbindelsen er åpnet riktig og lekkasjetest er gjort, rengjør og tørk overfl aten grundig for å fjerne olje, smuss og fett ved å
følge instruksjonene for silikonforsegling. Påfør nøytral herdet (Alkoxy-type) og ammoniakkfri silikonforsegling som ikke er etsende for kobber
og messing på den ytre delen av rørforbindelsen for å hindre fuktighet på både gass- og væskerørene. (Fuktighet kan forårsake frysing og
forhastet feil i tilkoblingen)
Utstyret skal oppbevares, installeres og betjenes i et godt ventilert rom som tilfredsstiller kravene til Innendørs gulvareal og uten noen
kontinuerlig fungerende tennkilder. Hold det vekk fra åpne fl ammer, alt fungerende gassutstyr eller eventuelle elektriske varmere. Ellers kan den
eksplodere og forårsake skader eller død.
Se "FORHOLDSREGLER FOR BRUK AV R32 KULDEMEDIUM" i installasjonshåndboken for utendørsenheten for andre forholdsregler som
må overholdes.
KRAV TIL INNENDØRS GULVOMRÅDE
• Hvis total mengde kuldemedie i systemet er <1,84 kg, er det ikke behov for ekstra minste gulvareal.
• Hvis total mengde kuldemedie i systemet er ≥1,84 kg, er det behov for ekstra minste gulvareal som beskrevet nedenfor:
Symbol Beskrivelse
m Total mengde kuldemedie i systemet
c
m
Maksimalt tillatt kuldemediefylling
max
m m - m
excess c max
H Installasjonshøyde
VA Minste areal for ventilasjonsåpning
min
A) Bestem Maksimalt tillatt kuldemediefylling, m
1. Beregn areal i installasjonsrom, A
2. Basert på Tabell I, velg m som tilsvarer beregnet A
max
, kan enheten installeres i installasjonsrommet med den angitte installasjonshøyden ( H=600 mm ) i Tabell I og uten ekstra
3. Hvis m > m
max c
romareal eller ekstra ventilasjon.
4. Ellers fortsettes med B) og C).
B) Bestem Totalt gulvareal for A
1. Beregn B -arealet ved siden av A
room
2. Bestem A basert på total mengde kjølemiddel, m
min total
3. Totalt gulvareal for både A
room
C) Bestem Minste areal for ventilasjonsåpning, VA
1. Fra Tabell III beregnes m
.
excess
2. Bestem deretter VA som tilsvarer beregnet m
min
3. Enheten kan bare installeres i det bestemte rommet når følgende betingelser er oppfylt:
•

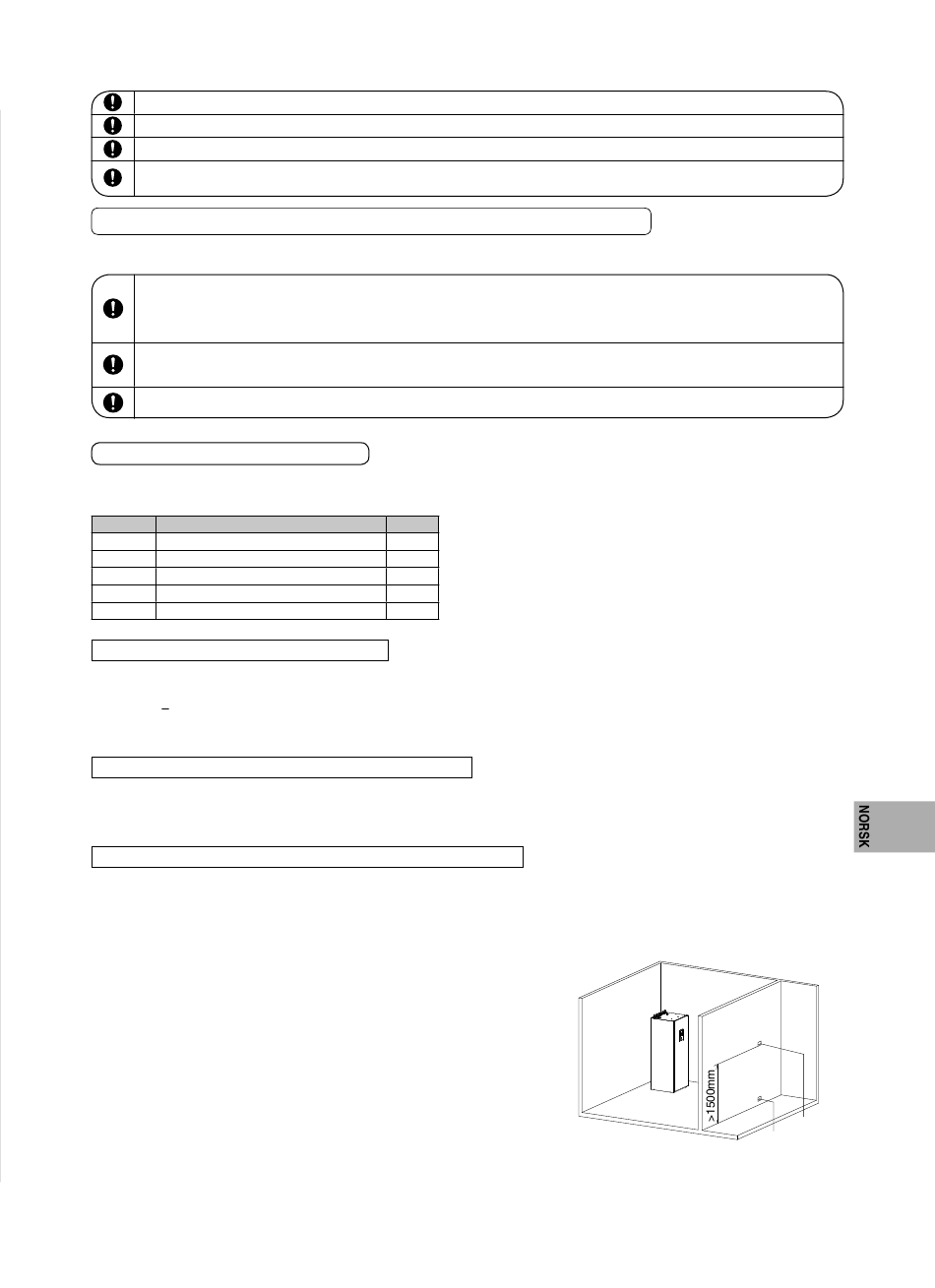

To permanente åpninger, en nederst, og den andre øverst, for ventilasjonsformål som er plassert mellom A
• Nedre åpning: - Må tilfredsstille kravet for minste areal for VA
- Åpning må være plassert 300 mm fra gulvet.
- Minst 50 % av nødvendig åpningsareal må være 200 mm fra gulvet.
- Bunnen av åpningen skal ikke være høyere enn utslippspunktet
når enheten er installert, og må være 100 mm over gulvet.
- Må være så nær gulvet som mulig og lavere enn H .
• Øvre åpning: - Den totale størrelsen på den øvre åpningen må være større enn
50 % av VA
- Åpning må være plassert 1500 mm over gulvet.
•
Høyden på åpningene må være større enn 20 mm.
En direkte ventilasjonsåpning til utsiden anbefales IKKE som ventilasjonsåpning
•
(brukeren kan blokkere åpningen når det er kaldt).
•
Verdien for H er satt til 0,6 m for å samsvare med IEC 60335-2-40:2018 Betingelse GG2.
Enhet
kg
kg
kg
m
cm 2
max
.
room
-verdi.
room
og B samsvar med A
room room min total
.
room
fra Tabell II.
c
og B må overstige A .
room min total
for naturlig ventilasjon
min
for naturlig ventilasjon mellom A
excess
.
min
Total mengde kuldemedie i systemet, m
= Forhåndsladet mengde kuldemedie i enhet (kg)
+ Ekstra kuldemedie etter installasjon (kg)
og B .
room room
.
min
Installa-
sjonsrom
( A )
room
(kg)
c
og B .
room room
Tilstøtende
rom
( B )
room
>0,5 VA
min
> VA
min
377
