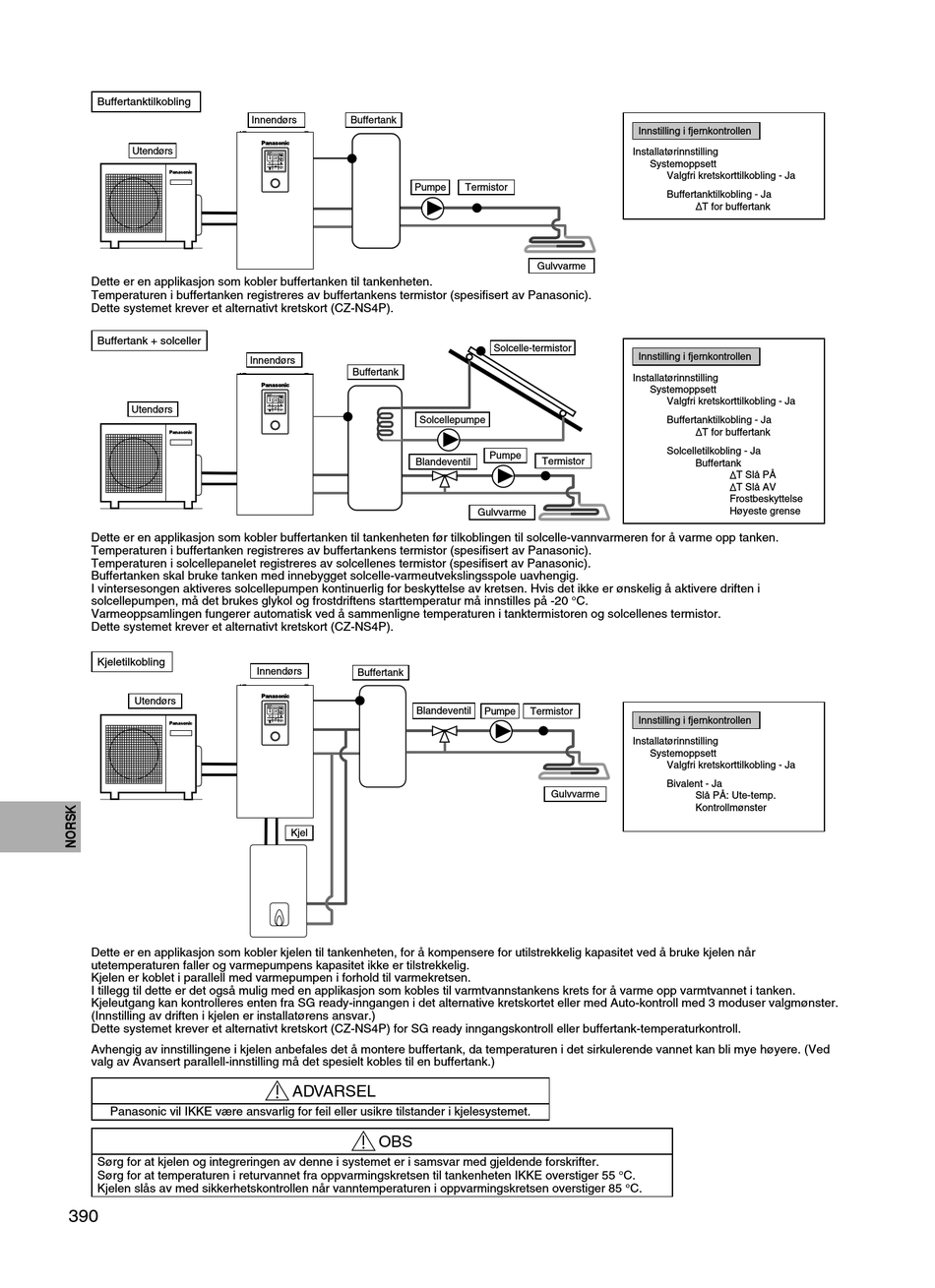

Buffertanktilkobling
Utendørs
Dette er en applikasjon som kobler buffertanken til tankenheten.
Temperaturen i buffertanken registreres av buffertankens termistor (spesifi sert av Panasonic).
Dette systemet krever et alternativt kretskort (CZ-NS4P).
Buffertank + solceller
Utendørs
Dette er en applikasjon som kobler buffertanken til tankenheten før tilkoblingen til solcelle-vannvarmeren for å varme opp tanken.
Temperaturen i buffertanken registreres av buffertankens termistor (spesifi sert av Panasonic).
Temperaturen i solcellepanelet registreres av solcellenes termistor (spesifi sert av Panasonic).
Buffertanken skal bruke tanken med innebygget solcelle-varmeutvekslingsspole uavhengig.
I vintersesongen aktiveres solcellepumpen kontinuerlig for beskyttelse av kretsen. Hvis det ikke er ønskelig å aktivere driften i
solcellepumpen, må det brukes glykol og frostdriftens starttemperatur må innstilles på -20 °C.
Varmeoppsamlingen fungerer automatisk ved å sammenligne temperaturen i tanktermistoren og solcellenes termistor.
Dette systemet krever et alternativt kretskort (CZ-NS4P).
Kjeletilkobling
Utendørs
Dette er en applikasjon som kobler kjelen til tankenheten, for å kompensere for utilstrekkelig kapasitet ved å bruke kjelen når
utetemperaturen faller og varmepumpens kapasitet ikke er tilstrekkelig.
Kjelen er koblet i parallell med varmepumpen i forhold til varmekretsen.
I tillegg til dette er det også mulig med en applikasjon som kobles til varmtvannstankens krets for å varme opp varmtvannet i tanken.
Kjeleutgang kan kontrolleres enten fra SG ready-inngangen i det alternative kretskortet eller med Auto-kontroll med 3 moduser valgmønster.
(Innstilling av driften i kjelen er installatørens ansvar.)
Dette systemet krever et alternativt kretskort (CZ-NS4P) for SG ready inngangskontroll eller buffertank-temperaturkontroll.
Avhengig av innstillingene i kjelen anbefales det å montere buffertank, da temperaturen i det sirkulerende vannet kan bli mye høyere. (Ved
valg av Avansert parallell-innstilling må det spesielt kobles til en buffertank.)
Panasonic vil IKKE være ansvarlig for feil eller usikre tilstander i kjelesystemet.
Sørg for at kjelen og integreringen av denne i systemet er i samsvar med gjeldende forskrifter.
Sørg for at temperaturen i returvannet fra oppvarmingskretsen til tankenheten IKKE overstiger 55 °C.
Kjelen slås av med sikkerhetskontrollen når vanntemperaturen i oppvarmingskretsen overstiger 85 °C.
390
Innendørs Buffertank
Pumpe
Innendørs
Buffertank
Solcellepumpe
Blandeventil
Innendørs
Buffertank
Blandeventil
Kjel
ADVARSEL

OBS

Innstilling i fjernkontrollen
Installatørinnstilling
Termistor
Gulvvarme
Solcelle-termistor
Innstilling i fjernkontrollen
Installatørinnstilling
Pumpe
Termistor
Gulvvarme
Pumpe Termistor
Innstilling i fjernkontrollen
Installatørinnstilling
Gulvvarme
Systemoppsett
Valgfri kretskorttilkobling - Ja
Buffertanktilkobling - Ja
T for buffertank
Systemoppsett
Valgfri kretskorttilkobling - Ja
Buffertanktilkobling - Ja
T for buffertank
Solcelletilkobling - Ja
Buffertank
T Slå PÅ
T Slå AV
Frostbeskyttelse
Høyeste grense
Systemoppsett
Valgfri kretskorttilkobling - Ja
Bivalent - Ja
Slå PÅ: Ute-temp.
Kontrollmønster
