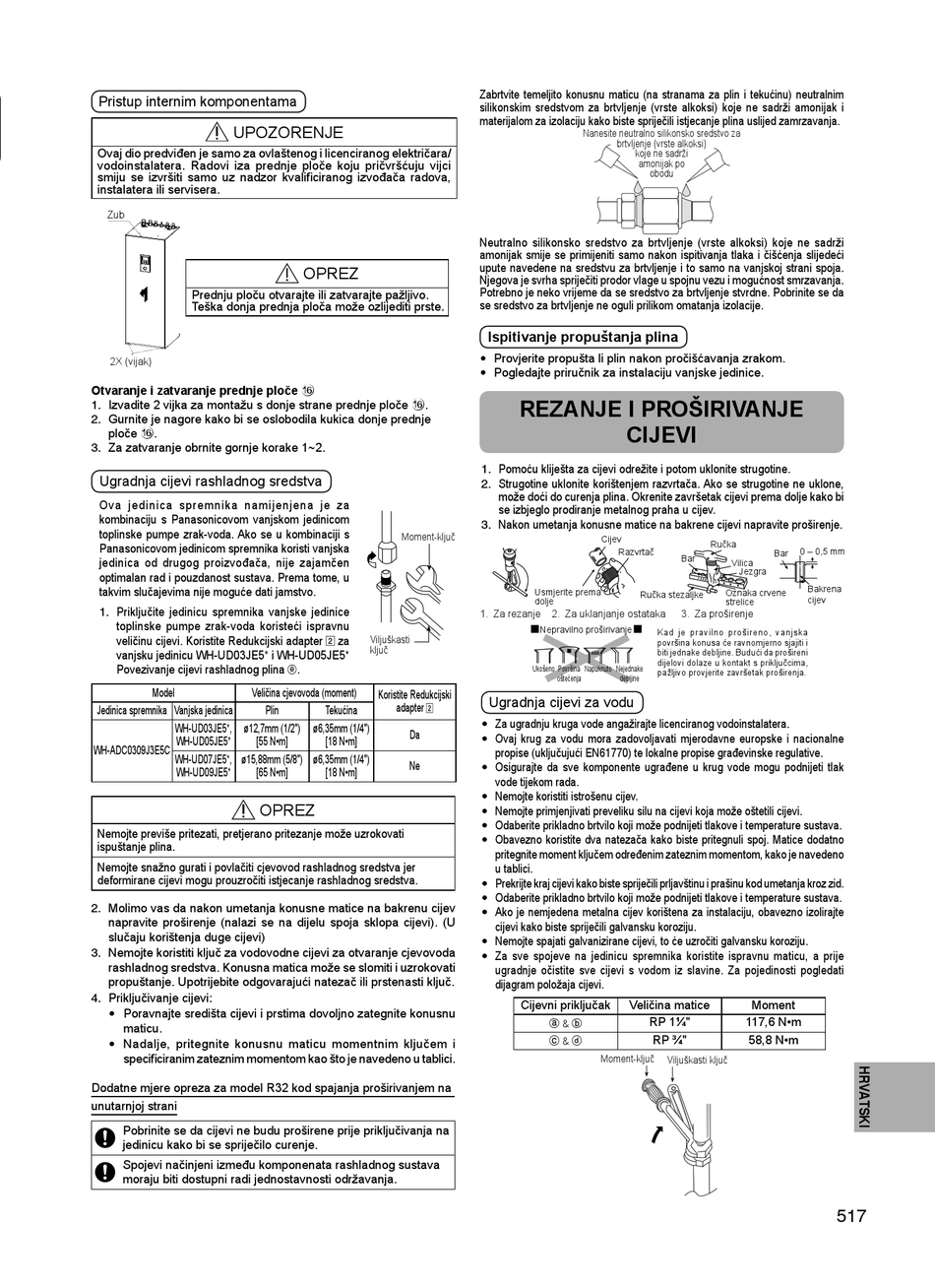

Pristup internim komponentama
UPOZORENJE
Ovaj dio predviđen je samo za ovlaštenog i licenciranog električara/
vodoinstalatera. Radovi iza prednje ploče koju pričvršćuju vijci
smiju se izvršiti samo uz nadzor kvalifi ciranog izvođača radova,
instalatera ili servisera.
Zub
Prednju ploču otvarajte ili zatvarajte pažljivo.
Teška donja prednja ploča može ozlijediti prste.
2X (vijak)
Otvaranje i zatvaranje prednje ploče f
1. Izvadite 2 vijka za montažu s donje strane prednje ploče f.
2. Gurnite je nagore kako bi se oslobodila kukica donje prednje
ploče f.
3. Za zatvaranje obrnite gornje korake 1~2.
Ugradnja cijevi rashladnog sredstva
Ova jedinica spremnika namijenjena je za
kombinaciju s Panasonicovom vanjskom jedinicom
toplinske pumpe zrak-voda. Ako se u kombinaciji s
Panasonicovom jedinicom spremnika koristi vanjska
jedinica od drugog proizvođača, nije zajamčen
optimalan rad i pouzdanost sustava. Prema tome, u
takvim slučajevima nije moguće dati jamstvo.
1. Priključite jedinicu spremnika vanjske jedinice
toplinske pumpe zrak-voda koristeći ispravnu
veličinu cijevi. Koristite Redukcijski adapter 2 za
vanjsku jedinicu WH-UD03JE5* i WH-UD05JE5*
Povezivanje cijevi rashladnog plina k.
Model Veličina cjevovoda (moment)
Jedinica spremnika Vanjska jedinica Plin
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5* [55 N•m]
WH-ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5* [65 N•m]
OPREZ
Nemojte previše pritezati, pretjerano pritezanje može uzrokovati
ispuštanje plina.
Nemojte snažno gurati i povlačiti cjevovod rashladnog sredstva jer
deformirane cijevi mogu prouzročiti istjecanje rashladnog sredstva.
2. Molimo vas da nakon umetanja konusne matice na bakrenu cijev
napravite proširenje (nalazi se na dijelu spoja sklopa cijevi). (U
slučaju korištenja duge cijevi)
3. Nemojte koristiti ključ za vodovodne cijevi za otvaranje cjevovoda
rashladnog sredstva. Konusna matica može se slomiti i uzrokovati
propuštanje. Upotrijebite odgovarajući natezač ili prstenasti ključ.
4. Priključivanje cijevi:
•
Poravnajte središta cijevi i prstima dovoljno zategnite konusnu
maticu.
•
Nadalje, pritegnite konusnu maticu momentnim ključem i
specifi ciranim zateznim momentom kao što je navedeno u tablici.
Dodatne mjere opreza za model R32 kod spajanja proširivanjem na
unutarnjoj strani
Pobrinite se da cijevi ne budu proširene prije priključivanja na
jedinicu kako bi se spriječilo curenje.
Spojevi načinjeni između komponenata rashladnog sustava
moraju biti dostupni radi jednostavnosti održavanja.
Zabrtvite temeljito konusnu maticu (na stranama za plin i tekućinu) neutralnim
silikonskim sredstvom za brtvljenje (vrste alkoksi) koje ne sadrži amonijak i
materijalom za izolaciju kako biste spriječili istjecanje plina uslijed zamrzavanja.
Neutralno silikonsko sredstvo za brtvljenje (vrste alkoksi) koje ne sadrži
amonijak smije se primijeniti samo nakon ispitivanja tlaka i čišćenja slijedeći
upute navedene na sredstvu za brtvljenje i to samo na vanjskoj strani spoja.
OPREZ
Njegova je svrha spriječiti prodor vlage u spojnu vezu i mogućnost smrzavanja.
Potrebno je neko vrijeme da se sredstvo za brtvljenje stvrdne. Pobrinite se da
se sredstvo za brtvljenje ne oguli prilikom omatanja izolacije.
•
•
Moment-ključ
1. Za rezanje
Viljuškasti
ključ
Koristite Redukcijski
adapter 2
Tekućina
ø6,35mm (1/4")
Da
[18 N•m]
ø6,35mm (1/4")
Ne
[18 N•m]
Nanesite neutralno silikonsko sredstvo za
brtvljenje (vrste alkoksi)
koje ne sadrži
amonijak po
obodu
Ispitivanje propuštanja plina
Provjerite propušta li plin nakon pročišćavanja zrakom.
Pogledajte priručnik za instalaciju vanjske jedinice.
REZANJE I PROŠIRIVANJE
CIJEVI
1. Pomoću kliješta za cijevi odrežite i potom uklonite strugotine.
2. Strugotine uklonite korištenjem razvrtača. Ako se strugotine ne uklone,
može doći do curenja plina. Okrenite završetak cijevi prema dolje kako bi
se izbjeglo prodiranje metalnog praha u cijev.
3. Nakon umetanja konusne matice na bakrene cijevi napravite proširenje.
Cijev
Razvrtač
Usmjerite prema
Ručka stezaljke
dolje
2. Za uklanjanje ostataka
 
Nepravilno proširivanje
Kad je pravilno prošireno, vanjska
površina konusa će ravnomjerno sjajiti i
biti jednake debljine. Budući da prošireni
dijelovi dolaze u kontakt s priključcima,
Ukošeno Površina Napuknuto Nejednake
pažljivo provjerite završetak proširenja.
oštećenja debljine
Ugradnja cijevi za vodu
•
Za ugradnju kruga vode angažirajte licenciranog vodoinstalatera.
•
Ovaj krug za vodu mora zadovoljavati mjerodavne europske i nacionalne
propise (uključujući EN61770) te lokalne propise građevinske regulative.
•
Osigurajte da sve komponente ugrađene u krug vode mogu podnijeti tlak
vode tijekom rada.
•
Nemojte koristiti istrošenu cijev.
•
Nemojte primjenjivati preveliku silu na cijevi koja može oštetili cijevi.
•
Odaberite prikladno brtvilo koji može podnijeti tlakove i temperature sustava.
•
Obavezno koristite dva natezača kako biste pritegnuli spoj. Matice dodatno
pritegnite moment ključem određenim zateznim momentom, kako je navedeno
u tablici.
•
Prekrijte kraj cijevi kako biste spriječili prljavštinu i prašinu kod umetanja kroz zid.
•
Odaberite prikladno brtvilo koji može podnijeti tlakove i temperature sustava.
•
Ako je nemjedena metalna cijev korištena za instalaciju, obavezno izolirajte
cijevi kako biste spriječili galvansku koroziju.
•
Nemojte spajati galvanizirane cijevi, to će uzročiti galvansku koroziju.
•
Za sve spojeve na jedinicu spremnika koristite ispravnu maticu, a prije
ugradnje očistite sve cijevi s vodom iz slavine. Za pojedinosti pogledati
dijagram položaja cijevi.
Cijevni priključak Veličina matice
RP 1¼"
g h
&
RP ¾"
i j
&
Moment-ključ
Ručka
0 – 0,5 mm
Bar
Bar
Vilica
Jezgra
Bakrena
Oznaka crvene
cijev
strelice
3. Za proširenje
Moment
117,6 N•m
58,8 N•m
Viljuškasti ključ
