Panasonic R32 Installationsanleitung Seite 49

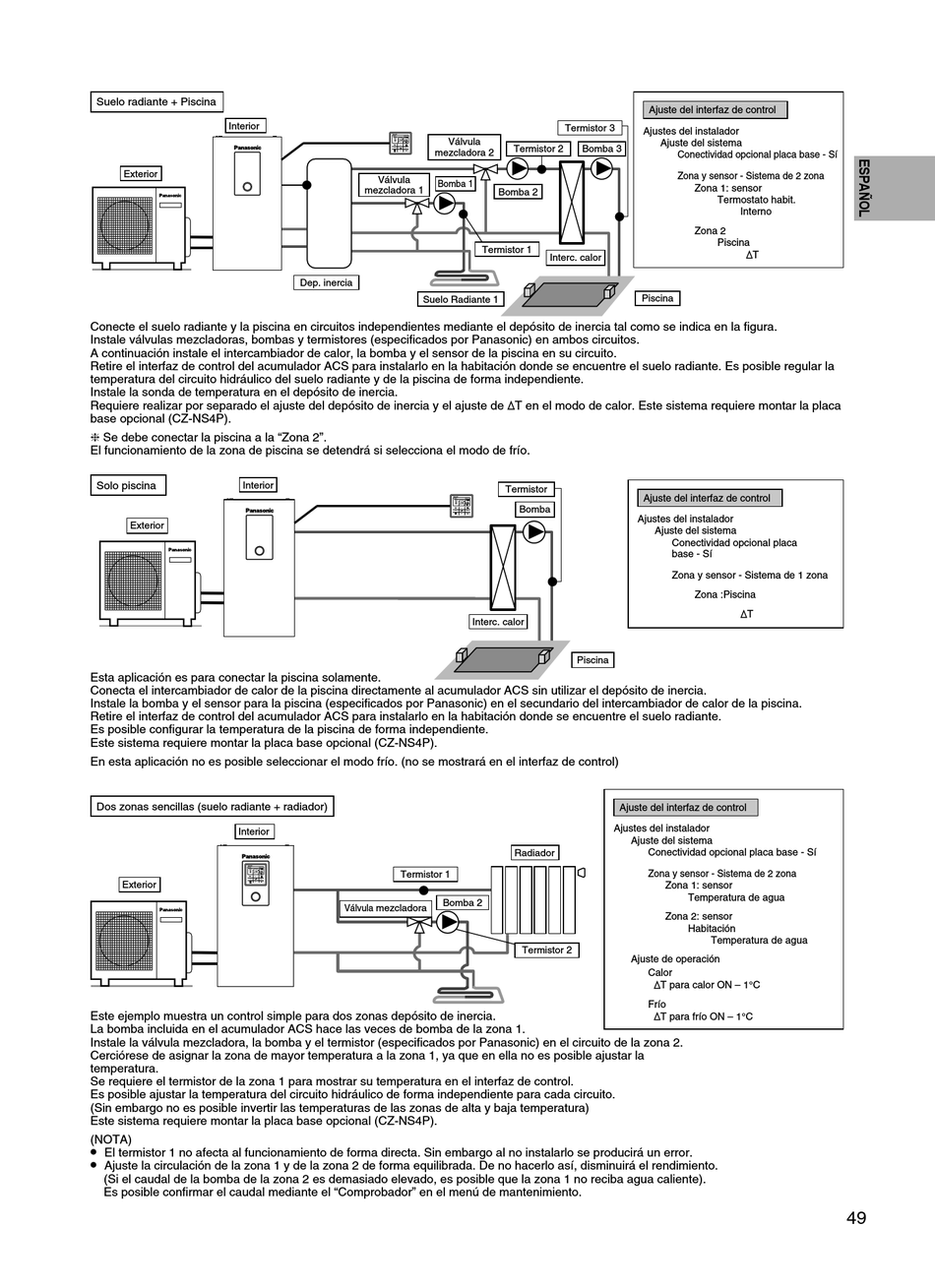

Suelo radiante + Piscina
Interior
Exterior
Conecte el suelo radiante y la piscina en circuitos independientes mediante el depósito de inercia tal como se indica en la fi gura.
Instale válvulas mezcladoras, bombas y termistores (especifi cados por Panasonic) en ambos circuitos.
A continuación instale el intercambiador de calor, la bomba y el sensor de la piscina en su circuito.
Retire el interfaz de control del acumulador ACS para instalarlo en la habitación donde se encuentre el suelo radiante. Es posible regular la
temperatura del circuito hidráulico del suelo radiante y de la piscina de forma independiente.
Instale la sonda de temperatura en el depósito de inercia.
Requiere realizar por separado el ajuste del depósito de inercia y el ajuste de T en el modo de calor. Este sistema requiere montar la placa
base opcional (CZ-NS4P).
 Se debe conectar la piscina a la "Zona 2".
El funcionamiento de la zona de piscina se detendrá si selecciona el modo de frío.
Solo piscina Interior
Exterior
Esta aplicación es para conectar la piscina solamente.
Conecta el intercambiador de calor de la piscina directamente al acumulador ACS sin utilizar el depósito de inercia.
Instale la bomba y el sensor para la piscina (especifi cados por Panasonic) en el secundario del intercambiador de calor de la piscina.
Retire el interfaz de control del acumulador ACS para instalarlo en la habitación donde se encuentre el suelo radiante.
Es posible confi gurar la temperatura de la piscina de forma independiente.
Este sistema requiere montar la placa base opcional (CZ-NS4P).
En esta aplicación no es posible seleccionar el modo frío. (no se mostrará en el interfaz de control)
Dos zonas sencillas (suelo radiante + radiador)
Interior
Exterior
Este ejemplo muestra un control simple para dos zonas depósito de inercia.
La bomba incluida en el acumulador ACS hace las veces de bomba de la zona 1.
Instale la válvula mezcladora, la bomba y el termistor (especifi cados por Panasonic) en el circuito de la zona 2.
Cerciórese de asignar la zona de mayor temperatura a la zona 1, ya que en ella no es posible ajustar la
temperatura.
Se requiere el termistor de la zona 1 para mostrar su temperatura en el interfaz de control.
Es posible ajustar la temperatura del circuito hidráulico de forma independiente para cada circuito.
(Sin embargo no es posible invertir las temperaturas de las zonas de alta y baja temperatura)
Este sistema requiere montar la placa base opcional (CZ-NS4P).
(NOTA)
•
El termistor 1 no afecta al funcionamiento de forma directa. Sin embargo al no instalarlo se producirá un error.
•
Ajuste la circulación de la zona 1 y de la zona 2 de forma equilibrada. De no hacerlo así, disminuirá el rendimiento.
(Si el caudal de la bomba de la zona 2 es demasiado elevado, es posible que la zona 1 no reciba agua caliente).
Es posible confi rmar el caudal mediante el "Comprobador" en el menú de mantenimiento.
Válvula
mezcladora 2
Válvula
Bomba 1
mezcladora 1
Dep. inercia
Suelo Radiante 1
Interc. calor
Termistor 1
Bomba 2
Válvula mezcladora
Ajuste del interfaz de control
Termistor 3
Ajustes del instalador
Termistor 2 Bomba 3
Bomba 2
Termistor 1
Interc. calor
Piscina
Termistor
Ajuste del interfaz de control
Bomba
Ajustes del instalador
Ajuste del sistema
Piscina
Ajuste del interfaz de control
Ajustes del instalador
Ajuste del sistema
Radiador Conectividad opcional placa base - Sí
Zona y sensor - Sistema de 2 zona
Termistor 2
Ajuste de operación
Calor
Frío
Ajuste del sistema
Conectividad opcional placa base - Sí
Zona y sensor - Sistema de 2 zona
Zona 1: sensor
Termostato habit.
Interno
Zona 2
Piscina
T
Conectividad opcional placa
base - Sí
Zona y sensor - Sistema de 1 zona
Zona :Piscina
T
Zona 1: sensor
Temperatura de agua
Zona 2: sensor
Habitación
Temperatura de agua
T para calor ON – 1°C
T para frío ON – 1°C
49
