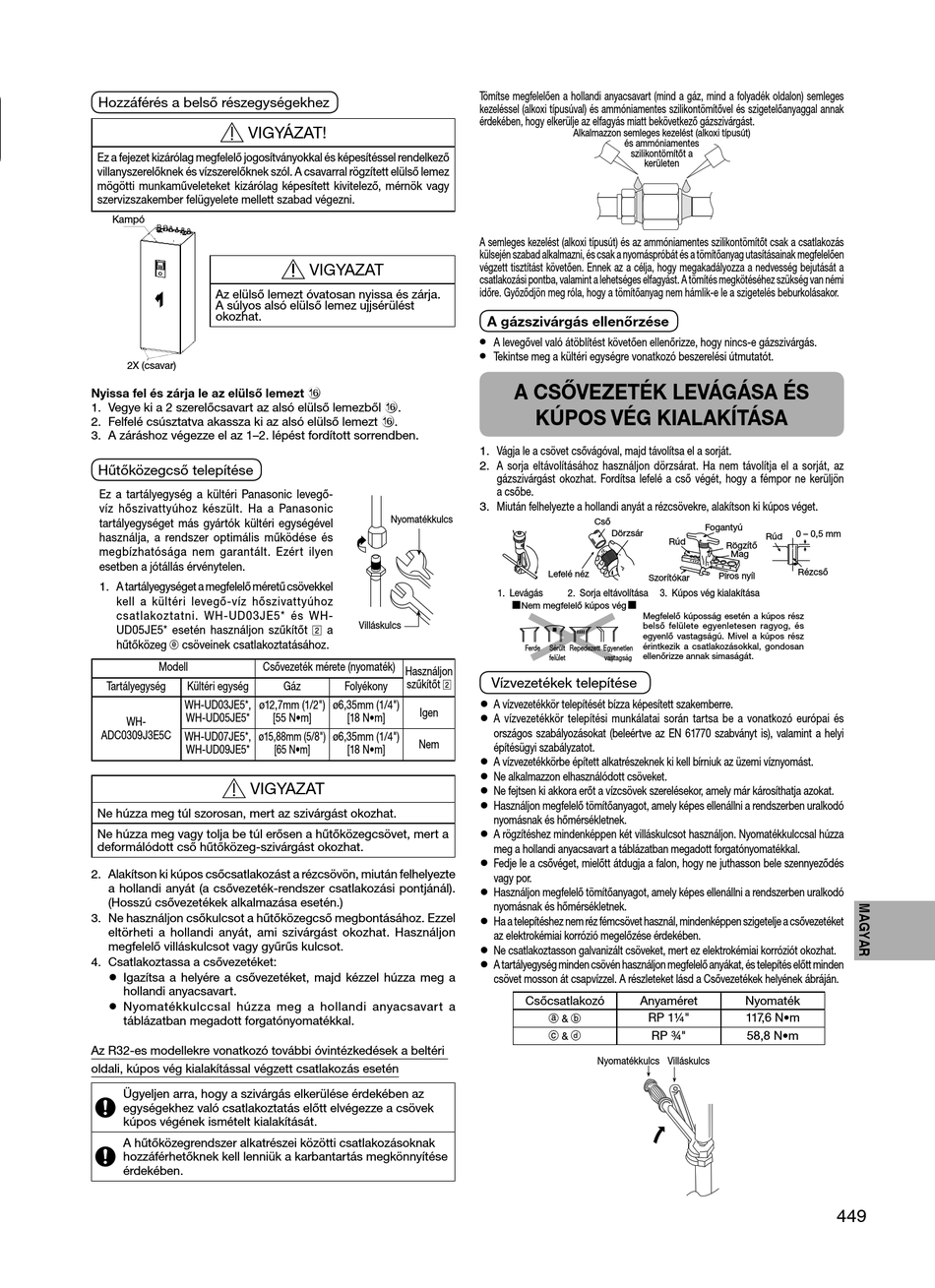

Hozzáférés a belső részegységekhez
VIGYÁZAT!
Ez a fejezet kizárólag megfelelő jogosítványokkal és képesítéssel rendelkező
villanyszerelőknek és vízszerelőknek szól. A csavarral rögzített elülső lemez
mögötti munkaműveleteket kizárólag képesített kivitelező, mérnök vagy
szervizszakember felügyelete mellett szabad végezni.
Kampó
Az elülső lemezt óvatosan nyissa és zárja.
A súlyos alsó elülső lemez ujjsérülést
okozhat.
2X (csavar)
Nyissa fel és zárja le az elülső lemezt f
1. Vegye ki a 2 szerelőcsavart az alsó elülső lemezből f.
2. Felfelé csúsztatva akassza ki az alsó elülső lemezt f.
3. A záráshoz végezze el az 1–2. lépést fordított sorrendben.
Hűtőközegcső telepítése
Ez a tartályegység a kültéri Panasonic levegő-
víz hőszivattyúhoz készült. Ha a Panasonic
tartályegységet más gyártók kültéri egységével
használja, a rendszer optimális működése és
megbízhatósága nem garantált. Ezért ilyen
esetben a jótállás érvénytelen.
1. A tartályegységet a megfelelő méretű csövekkel
kell a kültéri levegő-víz hőszivattyúhoz
csatlakoztatni. WH-UD03JE5* és WH-
UD05JE5* esetén használjon szűkítőt 2 a
hűtőközeg k csöveinek csatlakoztatásához.
Modell Csővezeték mérete (nyomaték) Használjon
Tartályegység Kültéri egység
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5*
WH-
ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5*
VIGYAZAT
Ne húzza meg túl szorosan, mert az szivárgást okozhat.
Ne húzza meg vagy tolja be túl erősen a hűtőközegcsövet, mert a
deformálódott cső hűtőközeg-szivárgást okozhat.
2. Alakítson ki kúpos csőcsatlakozást a rézcsövön, miután felhelyezte
a hollandi anyát (a csővezeték-rendszer csatlakozási pontjánál).
(Hosszú csővezetékek alkalmazása esetén.)
3. Ne használjon csőkulcsot a hűtőközegcső megbontásához. Ezzel
eltörheti a hollandi anyát, ami szivárgást okozhat. Használjon
megfelelő villáskulcsot vagy gyűrűs kulcsot.
4. Csatlakoztassa a csővezetéket:
•
Igazítsa a helyére a csővezetéket, majd kézzel húzza meg a
hollandi anyacsavart.
•
Nyomatékkulccsal húzza meg a hollandi anyacsavart a
táblázatban megadott forgatónyomatékkal.
Az R32-es modellekre vonatkozó további óvintézkedések a beltéri
oldali, kúpos vég kialakítással végzett csatlakozás esetén
Ügyeljen arra, hogy a szivárgás elkerülése érdekében az
egységekhez való csatlakoztatás előtt elvégezze a csövek
kúpos végének ismételt kialakítását.
A hűtőközegrendszer alkatrészei közötti csatlakozásoknak
hozzáférhetőknek kell lenniük a karbantartás megkönnyítése
érdekében.
VIGYAZAT
Nyomatékkulcs
Villáskulcs
szűkítőt 2
Gáz Folyékony
ø6,35mm (1/4")
Igen
[55 N•m] [18 N•m]
ø6,35mm (1/4")
Nem
[65 N•m] [18 N•m]
Tömítse megfelelően a hollandi anyacsavart (mind a gáz, mind a folyadék oldalon) semleges
kezeléssel (alkoxi típusúval) és ammóniamentes szilikontömítővel és szigetelőanyaggal annak
érdekében, hogy elkerülje az elfagyás miatt bekövetkező gázszivárgást.
Alkalmazzon semleges kezelést (alkoxi típusút)
és ammóniamentes
szilikontömítőt a
kerületen
A semleges kezelést (alkoxi típusút) és az ammóniamentes szilikontömítőt csak a csatlakozás
külsején szabad alkalmazni, és csak a nyomáspróbát és a tömítőanyag utasításainak megfelelően
végzett tisztítást követően. Ennek az a célja, hogy megakadályozza a nedvesség bejutását a
csatlakozási pontba, valamint a lehetséges elfagyást. A tömítés megkötéséhez szükség van némi
időre. Győződjön meg róla, hogy a tömítőanyag nem hámlik-e le a szigetelés beburkolásakor.
A gázszivárgás ellenőrzése
•
A levegővel való átöblítést követően ellenőrizze, hogy nincs-e gázszivárgás.
•
Tekintse meg a kültéri egységre vonatkozó beszerelési útmutatót.
A CSŐVEZETÉK LEVÁGÁSA ÉS
KÚPOS VÉG KIALAKÍTÁSA
1. Vágja le a csövet csővágóval, majd távolítsa el a sorját.
2. A sorja eltávolításához használjon dörzsárat. Ha nem távolítja el a sorját, az
gázszivárgást okozhat. Fordítsa lefelé a cső végét, hogy a fémpor ne kerüljön
a csőbe.
3. Miután felhelyezte a hollandi anyát a rézcsövekre, alakítson ki kúpos véget.
Cső
Dörzsár
Lefelé néz
Szorítókar
1. Levágás 2. Sorja eltávolítása
 
Nem megfelelő kúpos vég
Megfelelő kúposság esetén a kúpos rész
belső felülete egyenletesen ragyog, és
egyenlő vastagságú. Mivel a kúpos rész
érintkezik a csatlakozásokkal, gondosan
Ferde Sérült Repedezett Egyenetlen
ellenőrizze annak simaságát.
felület vastagság
Vízvezetékek telepítése
•
A vízvezetékkör telepítését bízza képesített szakemberre.
•
A vízvezetékkör telepítési munkálatai során tartsa be a vonatkozó európai és
országos szabályozásokat (beleértve az EN 61770 szabványt is), valamint a helyi
építésügyi szabályzatot.
•
A vízvezetékkörbe épített alkatrészeknek ki kell bírniuk az üzemi víznyomást.
•
Ne alkalmazzon elhasználódott csöveket.
•
Ne fejtsen ki akkora erőt a vízcsövek szerelésekor, amely már károsíthatja azokat.
•
Használjon megfelelő tömítőanyagot, amely képes ellenállni a rendszerben uralkodó
nyomásnak és hőmérsékletnek.
•
A rögzítéshez mindenképpen két villáskulcsot használjon. Nyomatékkulccsal húzza
meg a hollandi anyacsavart a táblázatban megadott forgatónyomatékkal.
•
Fedje le a csővéget, mielőtt átdugja a falon, hogy ne juthasson bele szennyeződés
vagy por.
•
Használjon megfelelő tömítőanyagot, amely képes ellenállni a rendszerben uralkodó
nyomásnak és hőmérsékletnek.
•
Ha a telepítéshez nem réz fémcsövet használ, mindenképpen szigetelje a csővezetéket
az elektrokémiai korrózió megelőzése érdekében.
•
Ne csatlakoztasson galvanizált csöveket, mert ez elektrokémiai korróziót okozhat.
•
A tartályegység minden csövén használjon megfelelő anyákat, és telepítés előtt minden
csövet mosson át csapvízzel. A részleteket lásd a Csővezetékek helyének ábráján.
Csőcsatlakozó Anyaméret
g h
RP 1¼"
&
i j
RP ¾"
&
Nyomatékkulcs Villáskulcs
Fogantyú
0 – 0,5 mm
Rúd
Rúd
Rögzítő
Mag
Rézcső
Piros nyíl
3. Kúpos vég kialakítása
Nyomaték
117,6 N•m
58,8 N•m
