Zorg ervoor dat de juiste polariteit gehandhaafd blijft in het gehele bedradingssysteem. Anders kan dit elektrische schokken of brand veroorzaken.
Controleer na de installatie tijdens proefdraaien dat er bij de aansluitingen geen water lekt. Als er lekkage optreedt, zal dat beschadiging van andere
eigendommen tot gevolg hebben.
Als de tankunit voor langere tijd niet gebruikt wordt, moet het water uit de tankunit worden afgetapt.
Installatiewerkzaamheden.
Het kan zijn dat er drie of meer personen nodig zijn voor het uitvoeren van de installatiewerkzaamheden. Als de tankunit door één persoon wordt gedragen,
zou deze zich kunnen vertillen.
VOORZORGSMAATREGELEN VOOR GEBRUIK VAN R32-KOELMIDDEL
•
De procedures voor de standaard installatiewerkzaamheden zijn hetzelfde als voor modellen met een conventioneel koelmiddel (R410A, R22).
Er moet echter zorgvuldig aandacht worden besteed aan de volgende punten:
Zorg ervoor dat bij aansluiting van de fl areverbinding aan de kant van de binnenunit deze eenmalig wordt gebruikt. Als deze wordt aangedraaid
en losgedraaid, moet de fl arekoppeling opnieuw worden gemaakt. Zodra de fl areverbinding correct is aangedraaid en de lekkagetest is
uitgevoerd, moet het oppervlak goed schoon en droog gemaakt worden om olie, vuil of vet te verwijderen conform de instructies van de
siliconenkit. Pas op de buitenzijde van de fl areverbinding een neutrale, uithardende (op basis van alkoxy), ammoniakvrije siliconekit toe die niet-
corrosief is voor koper en messing aan zowel de gas- als de vloeistofzijde, zodat er geen water binnendringt. (Vocht kan bevriezen en zo een
defecte verbinding veroorzaken.)
Het apparaat moet worden opgeslagen, geïnstalleerd en gebruikt in een goed geventileerde ruimte die voldoet aan de voorschriften voor
de vloeroppervlakte en waar niet doorlopend een ontstekingsbron in gebruik is. Houd het apparaat verwijderd van open vuur, werkende
gastoestellen of een werkende elektrische verwarmer. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.
Zie "VOORZORGSMAATREGELEN VOOR GEBRUIK VAN R32-KOELMIDDEL" in de installatiehandleiding van de buitenunit voor andere
punten die in acht moeten worden genomen.
VOORSCHRIFTEN VOOR DE VLOEROPPERVLAKTE
• Als de totale hoeveelheid koelmiddel in het systeem <1,84 kg is, is er geen minimum vloeroppervlakte vereist.
• Als de totale hoeveelheid koelmiddel in het systeem ≥1,84 kg is, worden de voorschriften voor het minimum vloeroppervlakte als volgt berekend:
Symbool Beschrijving
m Totale hoeveelheid koelmiddel in het systeem
c
m Maximaal toegestane hoeveelheid koelmiddel
max
m m - m
excess c max
H Installatiehoogte
VA Minimum oppervlak ventilatieopening
min
A) Bepaal de maximaal toegestane hoeveelheid koelmiddel, m
1. Bereken de oppervlakte van de installatieruimte, A
2. Selecteer gebaseerd op tabel I m
kan de unit in de installatieruimte met de in tabel I aangegeven hoogte ( H=600 mm ) worden geïnstalleerd, zonder
3. Als m > m
max c
extra eisen aan vloeroppervlak of extra ventilatie.
4. Zo niet, ga verder met B) en C).
B) Bepaal het totale vloeroppervlak van A
1. Bereken het oppervlak B van de naastliggende ruimte aan A
room
2. Bepaal de A gebaseerd op de totale hoeveelheid koelmiddel, m
min total
3. Het totale vloeroppervlak van A
C) Bepaal het minimum oppervlak van de ventilatieopening VA
1. Bereken m aan de hand van tabel III.
excess
2. Bepaal dan VA overeenkomstig de berekende m
min
3. De unit kan alleen in de specifi eke ruimte worden geïnstalleerd als aan de volgende voorwaarden wordt voldaan:
•

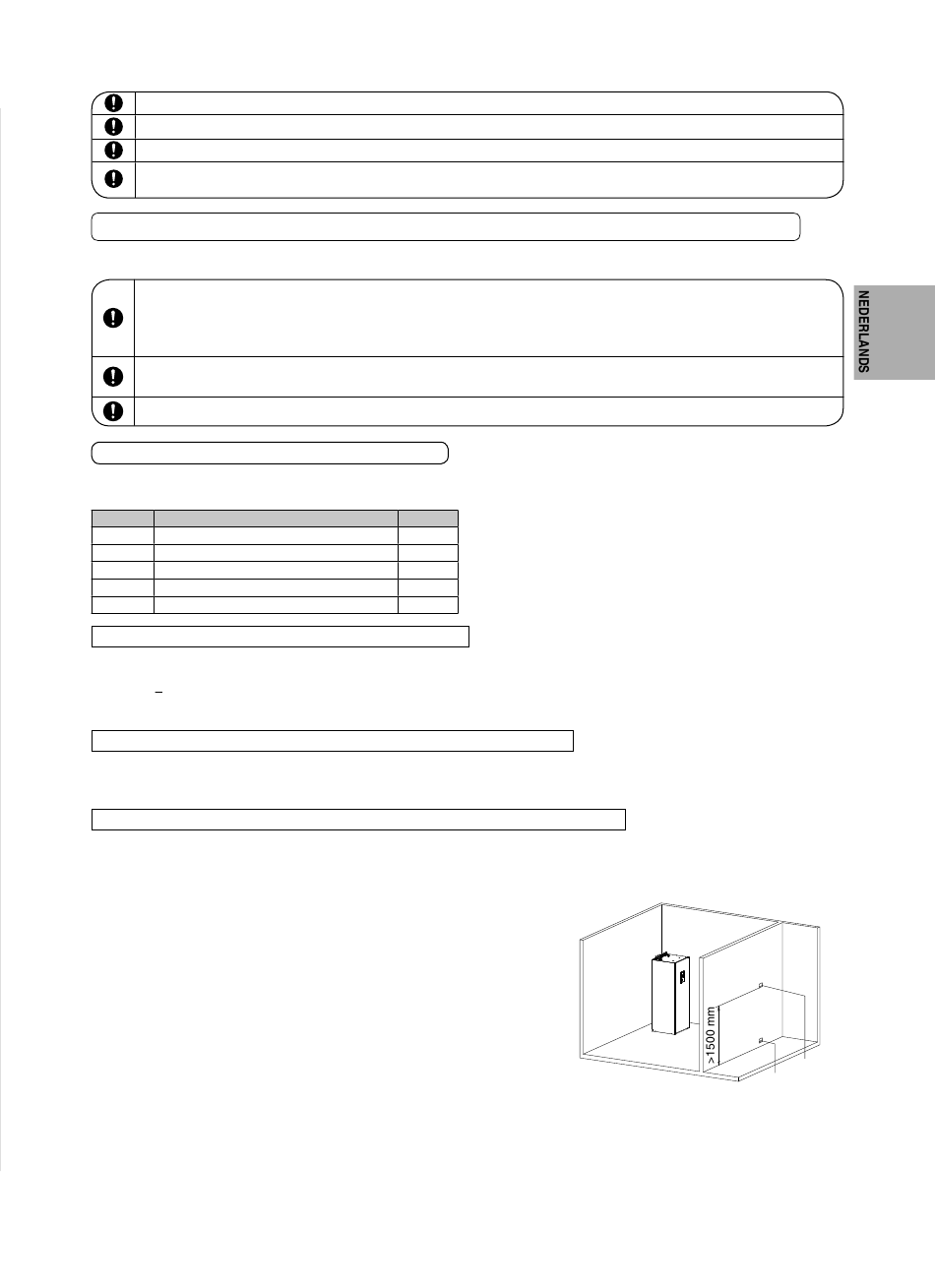

Er moeten twee permanente openingen, een onder en een boven, voor ventilatie tussen A
Onderste opening:
•
- Moet voldoen aan de eis voor het minimum oppervlak van VA
- De opening moet 300 mm boven de vloer zijn aangebracht.
- Tenminste 50% van de vereiste opening moet 200 mm boven de vloer
zijn.
- De onderkant van de opening mag niet hoger zijn dan het punt van
vrijkomen wanneer de unit is geïnstalleerd en dit moet 100 mm
boven de vloer zitten.
- Moet zo dicht mogelijk bij de vloer zitten, tenminste lager dan H .
• Bovenste opening:
- De totale afmeting van de bovenste opening moet groter zijn dan
50% van VA
- De opening moet 1500 mm boven de vloer zijn aangebracht.
•
De hoogte van de opening moet groter dan 20 mm zijn.
• Een directe ventilatieopening naar buiten wordt NIET aanbevolen voor deze
ventilatieopeningen (de gebruiker kan deze dichtzetten als het koud is).
•
De waarde van H wordt gesteld op 0,6 m conform IEC 60335-2-40:2018 artikel GG2.
Eenheid
kg
kg
kg
m
cm 2
max
.
room
welke overeenkomt met de berekende waarde van A
max
en B dat moet voldoen aan A
room room
room
en B moet groter zijn dan A
room room
min
voor de natuurlijke ventilatie tussen A
excess
.
min
Totale hoeveelheid koelmiddel in het systeem, m
= Fabrieksmatige vulling met koelmiddel in de unit (kg)
+ Extra hoeveelheid koelmiddel na de installatie (kg)
.
room
min total
.
uit tabel II.
c
.
min total
voor de natuurlijke ventilatie
en B .
room room
en B worden gemaakt.
room room
.
min
Installatie-
ruimte
( A )
room
(kg)
c
Naastliggen-
de ruimte
( B )
room
>0,5 VA
min
> VA
min
