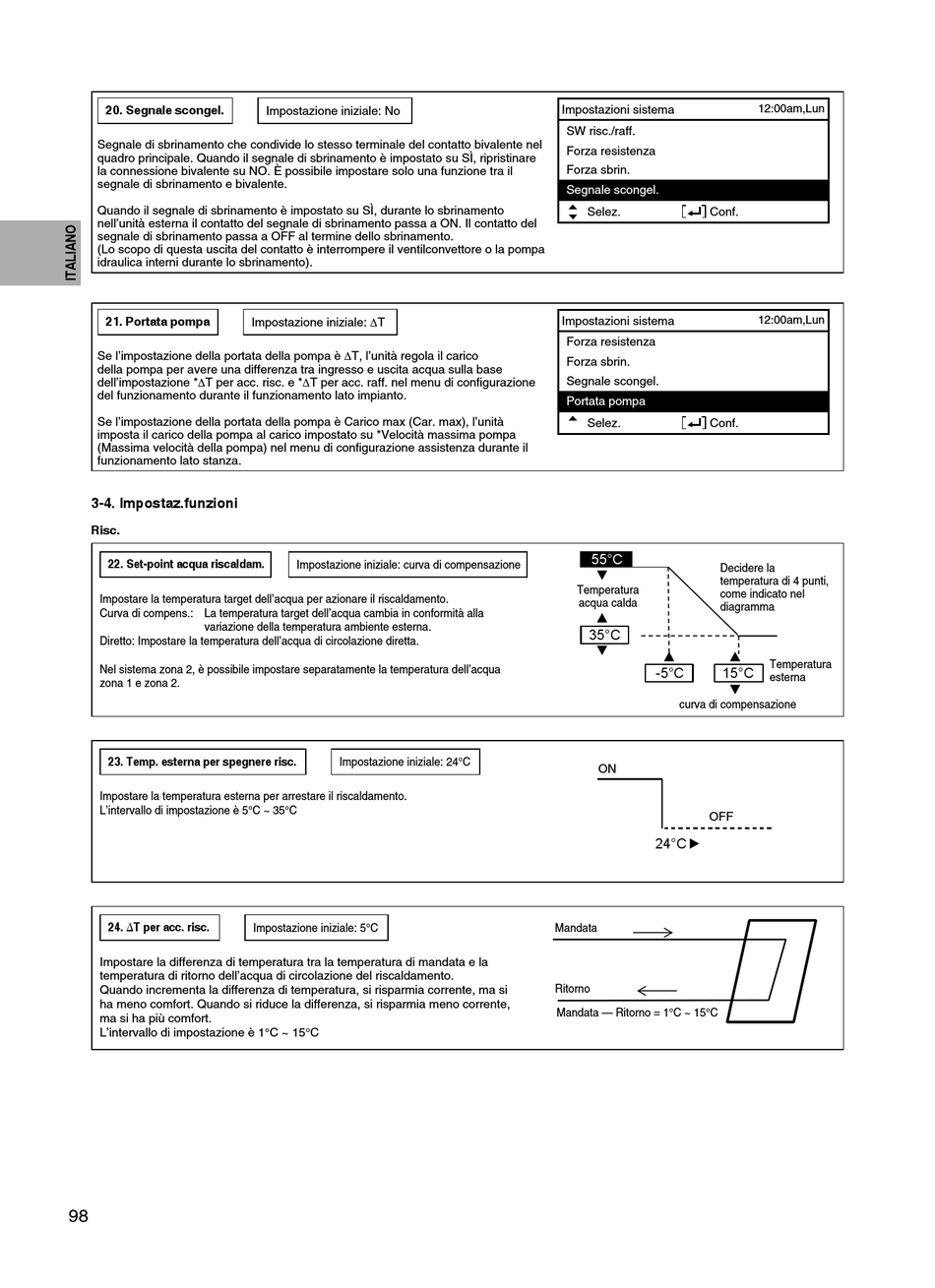

20. Segnale scongel.
Segnale di sbrinamento che condivide lo stesso terminale del contatto bivalente nel
quadro principale. Quando il segnale di sbrinamento è impostato su SÌ, ripristinare
la connessione bivalente su NO. È possibile impostare solo una funzione tra il
segnale di sbrinamento e bivalente.
Quando il segnale di sbrinamento è impostato su SÌ, durante lo sbrinamento
nell'unità esterna il contatto del segnale di sbrinamento passa a ON. Il contatto del
segnale di sbrinamento passa a OFF al termine dello sbrinamento.
(Lo scopo di questa uscita del contatto è interrompere il ventilconvettore o la pompa
idraulica interni durante lo sbrinamento).
21. Portata pompa
Se l'impostazione della portata della pompa è T, l'unità regola il carico
della pompa per avere una differenza tra ingresso e uscita acqua sulla base
dell'impostazione *T per acc. risc. e *T per acc. raff. nel menu di confi gurazione
del funzionamento durante il funzionamento lato impianto.
Se l'impostazione della portata della pompa è Carico max (Car. max), l'unità
imposta il carico della pompa al carico impostato su *Velocità massima pompa
(Massima velocità della pompa) nel menu di confi gurazione assistenza durante il
funzionamento lato stanza.
3-4. Impostaz.funzioni
Risc.
22. Set-point acqua riscaldam.
Impostare la temperatura target dell'acqua per azionare il riscaldamento.
Curva di compens.: La temperatura target dell'acqua cambia in conformità alla
variazione della temperatura ambiente esterna.
Diretto: Impostare la temperatura dell'acqua di circolazione diretta.
Nel sistema zona 2, è possibile impostare separatamente la temperatura dell'acqua
zona 1 e zona 2.
23. Temp. esterna per spegnere risc.
Impostare la temperatura esterna per arrestare il riscaldamento.
L'intervallo di impostazione è 5°C ~ 35°C
24. ∆T per acc. risc.
Impostare la differenza di temperatura tra la temperatura di mandata e la
temperatura di ritorno dell'acqua di circolazione del riscaldamento.
Quando incrementa la differenza di temperatura, si risparmia corrente, ma si
ha meno comfort. Quando si riduce la differenza, si risparmia meno corrente,
ma si ha più comfort.
L'intervallo di impostazione è 1°C ~ 15°C
98
Impostazione iniziale: No
Impostazione iniziale: T
Impostazione iniziale: curva di compensazione
Impostazione iniziale: 24°C
Impostazione iniziale: 5°C
Impostazioni sistema
SW risc./raff.
Forza resistenza
Forza sbrin.
Segnale scongel.
Selez. Conf.
Impostazioni sistema
Forza resistenza
Forza sbrin.
Segnale scongel.
Portata pompa
Selez. Conf.
55°C
Decidere la
temperatura di 4 punti,
Temperatura
come indicato nel
acqua calda
diagramma
35°C
-5°C 15°C
curva di compensazione
ON
OFF
24°C
Mandata
Ritorno
Mandata — Ritorno = 1°C ~ 15°C
12:00am,Lun
12:00am,Lun
Temperatura
esterna
