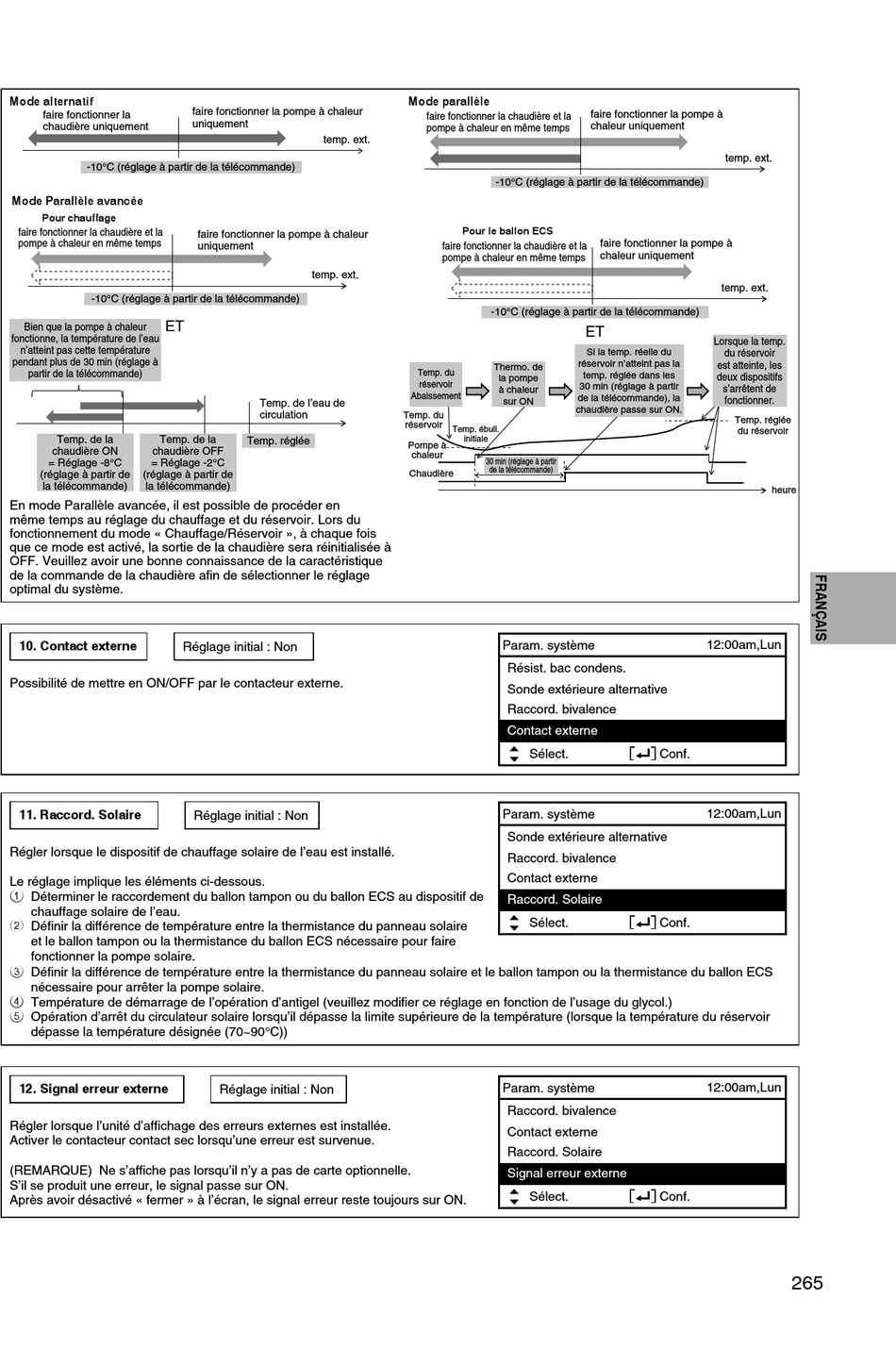

Mode alternatif
faire fonctionner la pompe à chaleur
faire fonctionner la
uniquement
chaudière uniquement
-10°C (réglage à partir de la télécommande)
Mode Parallèle avancée
Pour chauffage
faire fonctionner la chaudière et la
pompe à chaleur en même temps
-10°C (réglage à partir de la télécommande)
ET
Bien que la pompe à chaleur
fonctionne, la température de l'eau
n'atteint pas cette température
pendant plus de 30 min (réglage à
partir de la télécommande)
Temp. de la
Temp. de la
chaudière ON chaudière OFF
= Réglage -8°C = Réglage -2°C
(réglage à partir de (réglage à partir de
la télécommande)
la télécommande)
En mode Parallèle avancée, il est possible de procéder en
même temps au réglage du chauffage et du réservoir. Lors du
fonctionnement du mode « Chauffage/Réservoir », à chaque fois
que ce mode est activé, la sortie de la chaudière sera réinitialisée à
OFF. Veuillez avoir une bonne connaissance de la caractéristique
de la commande de la chaudière afi n de sélectionner le réglage
optimal du système.
10. Contact externe
Réglage initial : Non
Possibilité de mettre en ON/OFF par le contacteur externe.
11. Raccord. Solaire
Réglage initial : Non
Régler lorsque le dispositif de chauffage solaire de l'eau est installé.
Le réglage implique les éléments ci-dessous.
1 Déterminer le raccordement du ballon tampon ou du ballon ECS au dispositif de
chauffage solaire de l'eau.
2 Défi nir la différence de température entre la thermistance du panneau solaire
et le ballon tampon ou la thermistance du ballon ECS nécessaire pour faire
fonctionner la pompe solaire.
3 Défi nir la différence de température entre la thermistance du panneau solaire et le ballon tampon ou la thermistance du ballon ECS
nécessaire pour arrêter la pompe solaire.
4 Température de démarrage de l'opération d'antigel (veuillez modifi er ce réglage en fonction de l'usage du glycol.)
5 Opération d'arrêt du circulateur solaire lorsqu'il dépasse la limite supérieure de la température (lorsque la température du réservoir
dépasse la température désignée (70~90°C))
12. Signal erreur externe
Régler lorsque l'unité d'affi chage des erreurs externes est installée.
Activer le contacteur contact sec lorsqu'une erreur est survenue.
(REMARQUE) Ne s'affi che pas lorsqu'il n'y a pas de carte optionnelle.
S'il se produit une erreur, le signal passe sur ON.
Après avoir désactivé « fermer » à l'écran, le signal erreur reste toujours sur ON.
temp. ext.
faire fonctionner la pompe à chaleur
uniquement
temp. ext.
Temp. de l'eau de
circulation
Temp. réglée
Réglage initial : Non
Mode parallèle
faire fonctionner la pompe à
faire fonctionner la chaudière et la
chaleur uniquement
pompe à chaleur en même temps
-10°C (réglage à partir de la télécommande)
Pour le ballon ECS
faire fonctionner la chaudière et la
pompe à chaleur en même temps
-10°C (réglage à partir de la télécommande)
ET
Si la temp. réelle du
réservoir n'atteint pas la
Thermo. de
Temp. du
temp. réglée dans les
la pompe
réservoir
30 min (réglage à partir
à chaleur
Abaissement
de la télécommande), la
sur ON
chaudière passe sur ON.
Temp. du
réservoir
Temp. ébull.
initiale
Pompe à
chaleur
30 min (réglage à partir
de la télécommande)
Chaudière
Param. système
Résist. bac condens.
Sonde extérieure alternative
Raccord. bivalence
Contact externe
Sélect.
Param. système
Sonde extérieure alternative
Raccord. bivalence
Contact externe
Raccord. Solaire
Sélect.
Param. système
Raccord. bivalence
Contact externe
Raccord. Solaire
Signal erreur externe
Sélect.
temp. ext.
faire fonctionner la pompe à
chaleur uniquement
temp. ext.
Lorsque la temp.
du réservoir
est atteinte, les
deux dispositifs
s'arrêtent de
fonctionner.
Temp. réglée
du réservoir
heure
12:00am,Lun
Conf.
12:00am,Lun
Conf.
12:00am,Lun
Conf.
