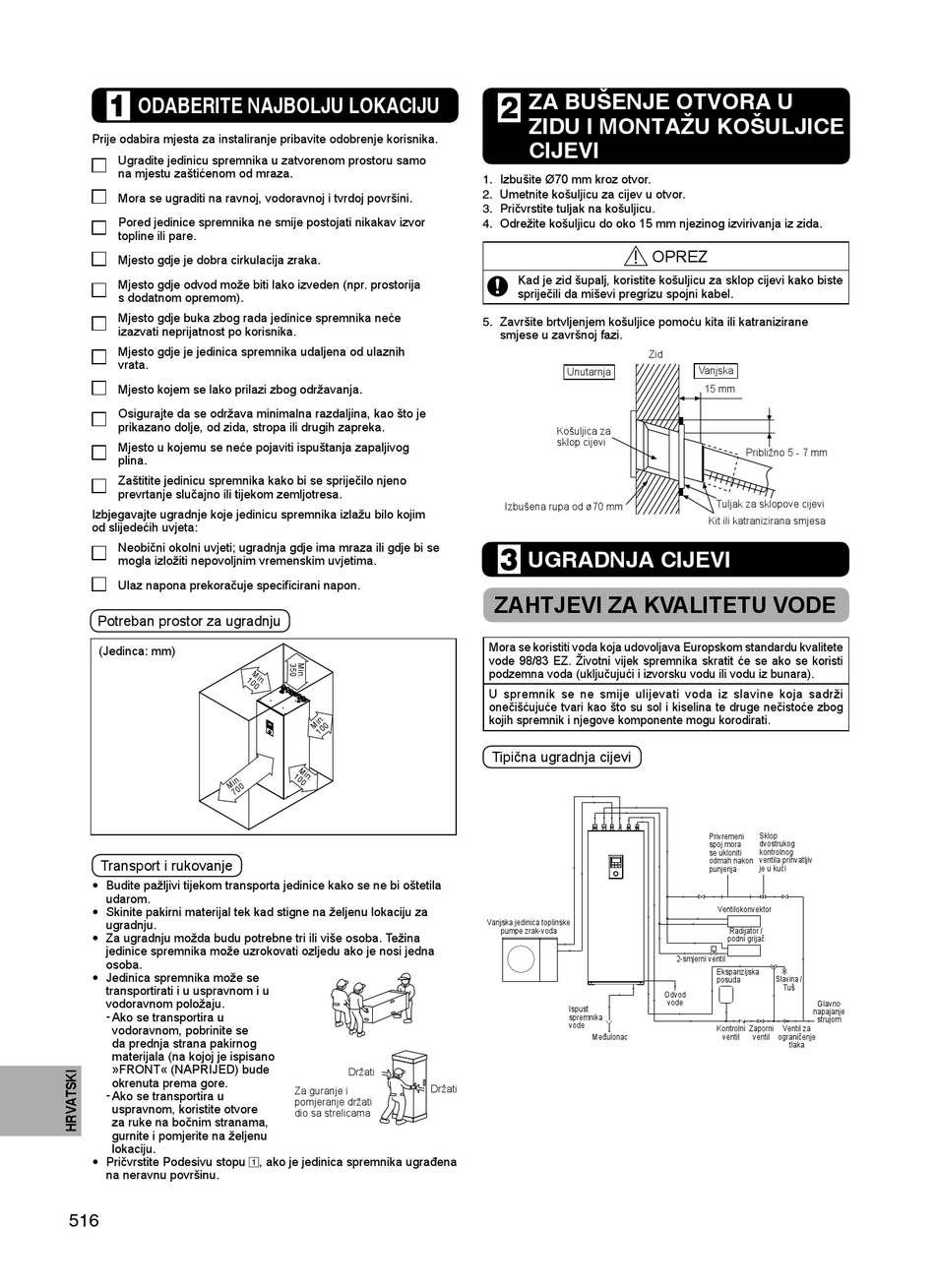

ODABERITE NAJBOLJU LOKACIJU
1
Prije odabira mjesta za instaliranje pribavite odobrenje korisnika.
Ugradite jedinicu spremnika u zatvorenom prostoru samo
na mjestu zaštićenom od mraza.
Mora se ugraditi na ravnoj, vodoravnoj i tvrdoj površini.
Pored jedinice spremnika ne smije postojati nikakav izvor
topline ili pare.
Mjesto gdje je dobra cirkulacija zraka.
Mjesto gdje odvod može biti lako izveden (npr. prostorija
s dodatnom opremom).
Mjesto gdje buka zbog rada jedinice spremnika neće
izazvati neprijatnost po korisnika.
Mjesto gdje je jedinica spremnika udaljena od ulaznih
vrata.
Mjesto kojem se lako prilazi zbog održavanja.
Osigurajte da se održava minimalna razdaljina, kao što je
prikazano dolje, od zida, stropa ili drugih zapreka.
Mjesto u kojemu se neće pojaviti ispuštanja zapaljivog
plina.
Zaštitite jedinicu spremnika kako bi se spriječilo njeno
prevrtanje slučajno ili tijekom zemljotresa.
Izbjegavajte ugradnje koje jedinicu spremnika izlažu bilo kojim
od slijedećih uvjeta:
Neobični okolni uvjeti; ugradnja gdje ima mraza ili gdje bi se
mogla izložiti nepovoljnim vremenskim uvjetima.
Ulaz napona prekoračuje specifi cirani napon.
Potreban prostor za ugradnju
(Jedinca: mm)
Transport i rukovanje
•
Budite pažljivi tijekom transporta jedinice kako se ne bi oštetila
udarom.
•
Skinite pakirni materijal tek kad stigne na željenu lokaciju za
ugradnju.
•
Za ugradnju možda budu potrebne tri ili više osoba. Težina
jedinice spremnika može uzrokovati ozljedu ako je nosi jedna
osoba.
•
Jedinica spremnika može se
transportirati i u uspravnom i u
vodoravnom položaju.
- Ako se transportira u
vodoravnom, pobrinite se
da prednja strana pakirnog
materijala (na kojoj je ispisano
»FRONT« (NAPRIJED) bude
okrenuta prema gore.
- Ako se transportira u
uspravnom, koristite otvore
za ruke na bočnim stranama,
gurnite i pomjerite na željenu
lokaciju.
•
Pričvrstite Podesivu stopu 1 , ako je jedinica spremnika ugrađena
na neravnu površinu.
516
Držati
Držati
Za guranje i
pomjeranje držati
dio sa strelicama
ZA BUŠENJE OTVORA U
2
ZIDU I MONTAŽU KOŠULJICE
CIJEVI
1. Izbušite Ø70 mm kroz otvor.
2. Umetnite košuljicu za cijev u otvor.
3. Pričvrstite tuljak na košuljicu.
4. Odrežite košuljicu do oko 15 mm njezinog izvirivanja iz zida.
OPREZ
Kad je zid šupalj, koristite košuljicu za sklop cijevi kako biste
spriječili da miševi pregrizu spojni kabel.
5. Završite brtvljenjem košuljice pomoću kita ili katranizirane
smjese u završnoj fazi.
Zid
Unutarnja
Košuljica za
sklop cijevi
Izbušena rupa od ø70 mm
UGRADNJA CIJEVI
3
ZAHTJEVI ZA KVALITETU VODE
Mora se koristiti voda koja udovoljava Europskom standardu kvalitete
vode 98/83 EZ. Životni vijek spremnika skratit će se ako se koristi
podzemna voda (uključujući i izvorsku vodu ili vodu iz bunara).
U spremnik se ne smije ulijevati voda iz slavine koja sadrži
onečišćujuće tvari kao što su sol i kiselina te druge nečistoće zbog
kojih spremnik i njegove komponente mogu korodirati.
Tipična ugradnja cijevi
Vanjska jedinica toplinske
pumpe zrak-voda
Ispust
spremnika
vode
Međulonac
Vanjska
15 mm
Približno 5 - 7 mm
Tuljak za sklopove cijevi
Kit ili katranizirana smjesa
Sklop
Privremeni
dvostrukog
spoj mora
kontrolnog
se ukloniti
odmah nakon ventila prihvatljiv
punjenja je u kući
Ventilokonvektor
Radijator /
podni grijač
2-smjerni ventil
Ekspanzijska
Slavina /
posuda
Tuš
Odvod
vode
Glavno
napajanje
strujom
Kontrolni Zaporni Ventil za
ventil ventil ograničenje
tlaka
