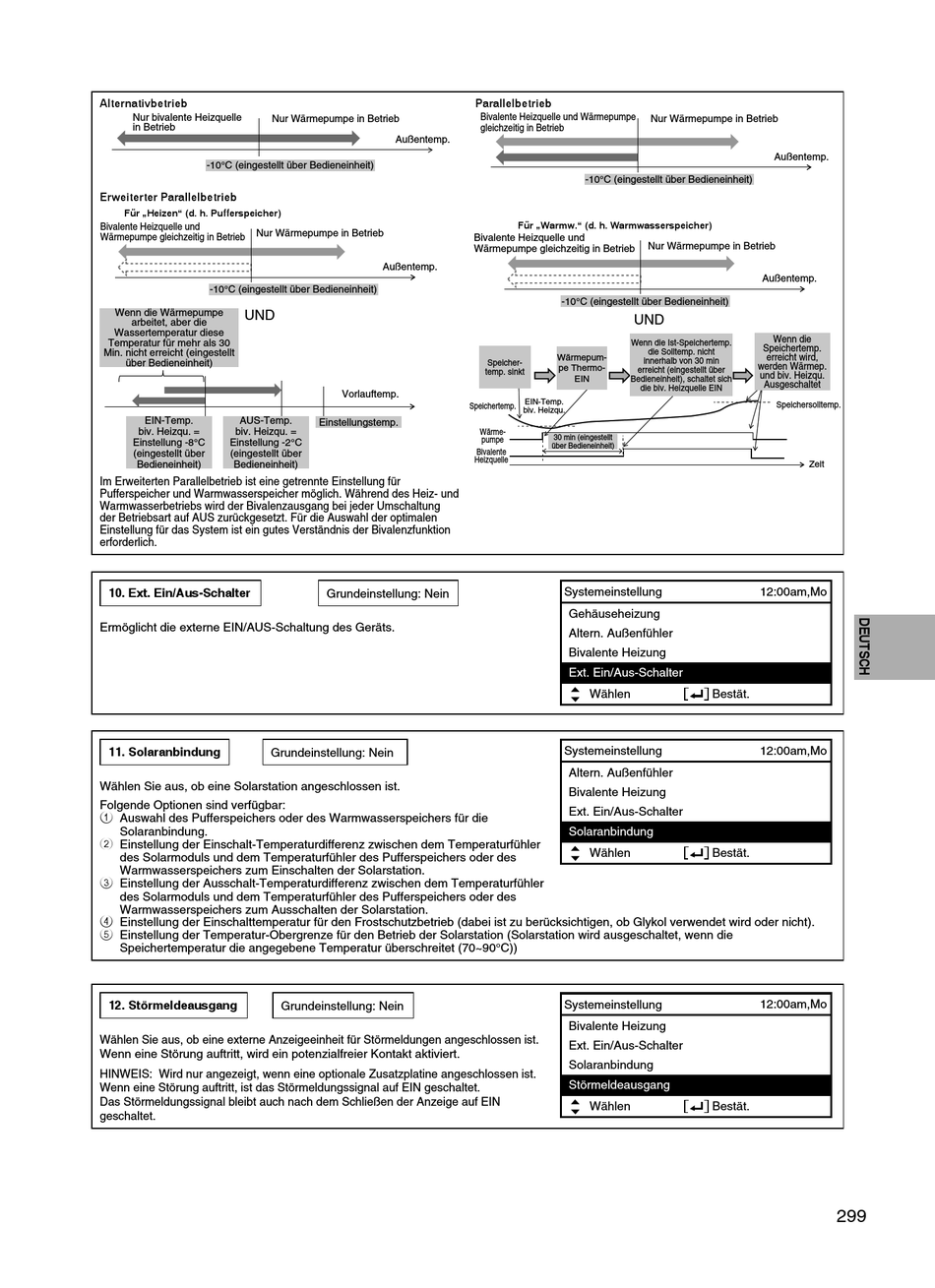

Alternativbetrieb
Nur bivalente Heizquelle
Nur Wärmepumpe in Betrieb
in Betrieb
-10°C (eingestellt über Bedieneinheit)
Erweiterter Parallelbetrieb
Für „Heizen" (d. h. Pufferspeicher)
Bivalente Heizquelle und
Nur Wärmepumpe in Betrieb
Wärmepumpe gleichzeitig in Betrieb
-10°C (eingestellt über Bedieneinheit)
Wenn die Wärmepumpe
UND
arbeitet, aber die
Wassertemperatur diese
Temperatur für mehr als 30
Min. nicht erreicht (eingestellt
über Bedieneinheit)
EIN-Temp.
AUS-Temp.
biv. Heizqu. =
biv. Heizqu. =
Einstellung -8°C
Einstellung -2°C
(eingestellt über
(eingestellt über
Bedieneinheit)
Bedieneinheit)
Im Erweiterten Parallelbetrieb ist eine getrennte Einstellung für
Pufferspeicher und Warmwasserspeicher möglich. Während des Heiz- und
Warmwasserbetriebs wird der Bivalenzausgang bei jeder Umschaltung
der Betriebsart auf AUS zurückgesetzt. Für die Auswahl der optimalen
Einstellung für das System ist ein gutes Verständnis der Bivalenzfunktion
erforderlich.
10. Ext. Ein/Aus-Schalter
Ermöglicht die externe EIN/AUS-Schaltung des Geräts.
11. Solaranbindung
Grundeinstellung: Nein
Wählen Sie aus, ob eine Solarstation angeschlossen ist.
Folgende Optionen sind verfügbar:
1 Auswahl des Pufferspeichers oder des Warmwasserspeichers für die
Solaranbindung.
2 Einstellung der Einschalt-Temperaturdifferenz zwischen dem Temperaturfühler
des Solarmoduls und dem Temperaturfühler des Pufferspeichers oder des
Warmwasserspeichers zum Einschalten der Solarstation.
3 Einstellung der Ausschalt-Temperaturdifferenz zwischen dem Temperaturfühler
des Solarmoduls und dem Temperaturfühler des Pufferspeichers oder des
Warmwasserspeichers zum Ausschalten der Solarstation.
4 Einstellung der Einschalttemperatur für den Frostschutzbetrieb (dabei ist zu berücksichtigen, ob Glykol verwendet wird oder nicht).
5 Einstellung der Temperatur-Obergrenze für den Betrieb der Solarstation (Solarstation wird ausgeschaltet, wenn die
Speichertemperatur die angegebene Temperatur überschreitet (70~90°C))
12. Störmeldeausgang
Wählen Sie aus, ob eine externe Anzeigeeinheit für Störmeldungen angeschlossen ist.
Wenn eine Störung auftritt, wird ein potenzialfreier Kontakt aktiviert.
HINWEIS: Wird nur angezeigt, wenn eine optionale Zusatzplatine angeschlossen ist.
Wenn eine Störung auftritt, ist das Störmeldungssignal auf EIN geschaltet.
Das Störmeldungssignal bleibt auch nach dem Schließen der Anzeige auf EIN
geschaltet.
Außentemp.
Außentemp.
Vorlauftemp.
Einstellungstemp.
Grundeinstellung: Nein
Grundeinstellung: Nein
Parallelbetrieb
Bivalente Heizquelle und Wärmepumpe
gleichzeitig in Betrieb
-10°C (eingestellt über Bedieneinheit)
Für „Warmw." (d. h. Warmwasserspeicher)
Bivalente Heizquelle und
Wärmepumpe gleichzeitig in Betrieb
-10°C (eingestellt über Bedieneinheit)
UND
Wenn die Ist-Speichertemp.
Wärmepum-
innerhalb von 30 min
Speicher-
pe Thermo-
erreicht (eingestellt über
temp. sinkt
Bedieneinheit), schaltet sich
EIN
die biv. Heizquelle EIN
EIN-Temp.
Speichertemp.
biv. Heizqu.
Wärme-
30 min (eingestellt
pumpe
über Bedieneinheit)
Bivalente
Heizquelle
Systemeinstellung
Gehäuseheizung
Altern. Außenfühler
Bivalente Heizung
Ext. Ein/Aus-Schalter
Wählen
Systemeinstellung
Altern. Außenfühler
Bivalente Heizung
Ext. Ein/Aus-Schalter
Solaranbindung
Wählen
Systemeinstellung
Bivalente Heizung
Ext. Ein/Aus-Schalter
Solaranbindung
Störmeldeausgang
Wählen
Nur Wärmepumpe in Betrieb
Außentemp.
Nur Wärmepumpe in Betrieb
Außentemp.
Wenn die
Speichertemp.
die Solltemp. nicht
erreicht wird,
werden Wärmep.
und biv. Heizqu.
Ausgeschaltet
Speichersolltemp.
Zeit
12:00am,Mo
Bestät.
12:00am,Mo
Bestät.
12:00am,Mo
Bestät.
299
