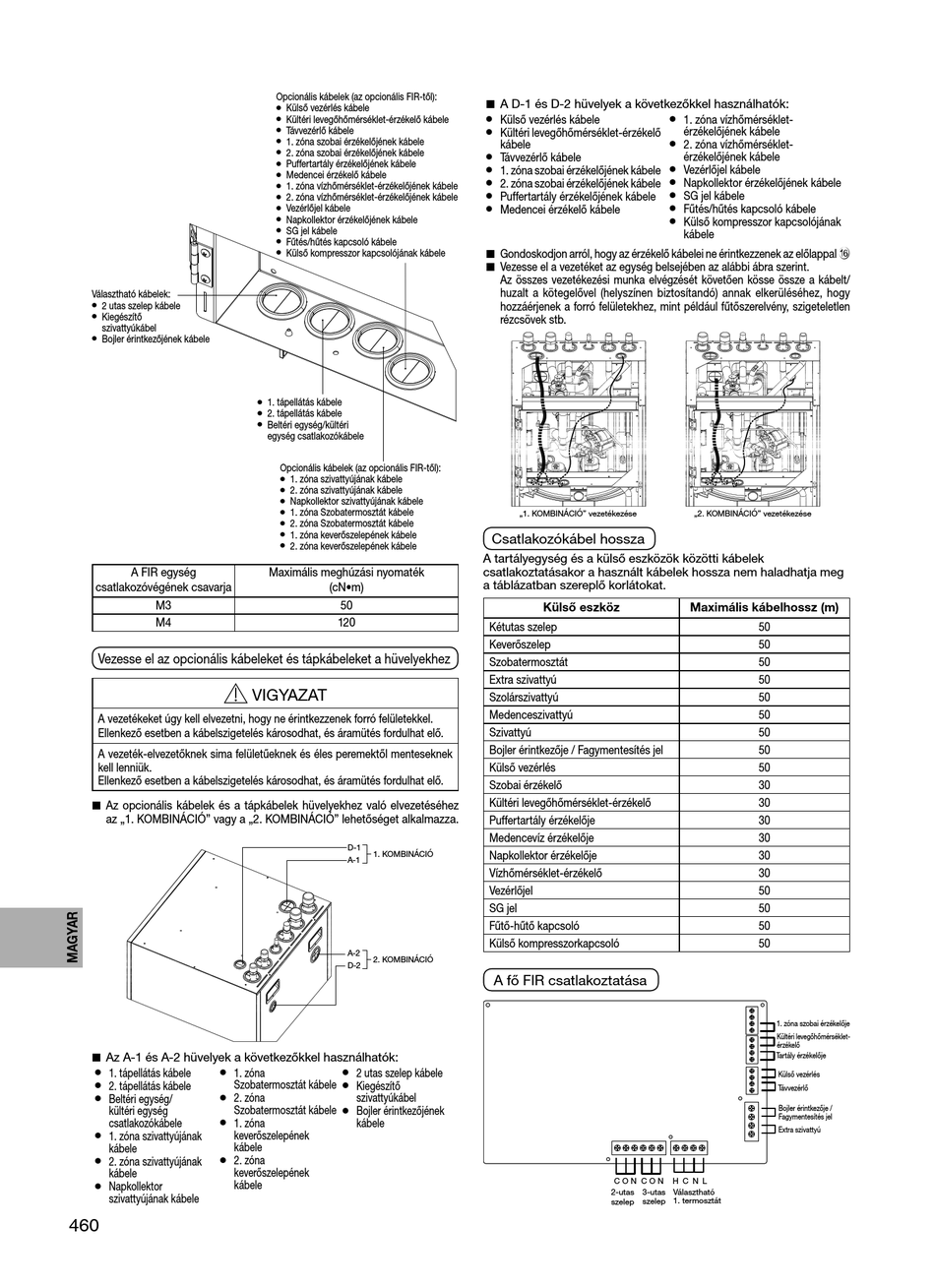

Panasonic R32 Installationsanleitung Seite 460

Választható kábelek:
•
2 utas szelep kábele
•
Kiegészítő
szivattyúkábel
•
Bojler érintkezőjének kábele
A FIR egység
csatlakozóvégének csavarja
M3
M4
Vezesse el az opcionális kábeleket és tápkábeleket a hüvelyekhez
A vezetékeket úgy kell elvezetni, hogy ne érintkezzenek forró felületekkel.
Ellenkező esetben a kábelszigetelés károsodhat, és áramütés fordulhat elő.
A vezeték-elvezetőknek sima felületűeknek és éles peremektől menteseknek
kell lenniük.
Ellenkező esetben a kábelszigetelés károsodhat, és áramütés fordulhat elő.
 
Az opcionális kábelek és a tápkábelek hüvelyekhez való elvezetéséhez
az „1. KOMBINÁCIÓ" vagy a „2. KOMBINÁCIÓ" lehetőséget alkalmazza.
  Az A-1 és A-2 hüvelyek a következőkkel használhatók:
• •
1. tápellátás kábele 1. zóna
•
2. tápellátás kábele Szobatermosztát kábele
•
•
2. zóna
Beltéri egység/
Szobatermosztát kábele
kültéri egység
•
csatlakozókábele 1. zóna
•
keverőszelepének
1. zóna szivattyújának
kábele kábele
•
•
2. zóna
2. zóna szivattyújának
keverőszelepének
kábele
• kábele
Napkollektor
szivattyújának kábele
460
Opcionális kábelek (az opcionális FIR-től):
•
Külső vezérlés kábele
•
Kültéri levegőhőmérséklet-érzékelő kábele
•
Távvezérlő kábele
•
1. zóna szobai érzékelőjének kábele
•
2. zóna szobai érzékelőjének kábele
•
Puffertartály érzékelőjének kábele
•
Medencei érzékelő kábele
•
1. zóna vízhőmérséklet-érzékelőjének kábele
•
2. zóna vízhőmérséklet-érzékelőjének kábele
•
Vezérlőjel kábele
•
Napkollektor érzékelőjének kábele
•
SG jel kábele
•
Fűtés/hűtés kapcsoló kábele
•
Külső kompresszor kapcsolójának kábele
•
1. tápellátás kábele
•
2. tápellátás kábele
•
Beltéri egység/kültéri
egység csatlakozókábele
Opcionális kábelek (az opcionális FIR-től):
•
1. zóna szivattyújának kábele
•
2. zóna szivattyújának kábele
•
Napkollektor szivattyújának kábele
•
1. zóna Szobatermosztát kábele
•
2. zóna Szobatermosztát kábele
•
1. zóna keverőszelepének kábele
•
2. zóna keverőszelepének kábele
Maximális meghúzási nyomaték
(cN•m)
50
120
VIGYAZAT
D-1
1. KOMBINÁCIÓ
A-1
A-2
2. KOMBINÁCIÓ
D-2
•
2 utas szelep kábele
•
Kiegészítő
szivattyúkábel
•
Bojler érintkezőjének
kábele
  A D-1 és D-2 hüvelyek a következőkkel használhatók:
•
Külső vezérlés kábele
•
Kültéri levegőhőmérséklet-érzékelő
kábele
•
Távvezérlő kábele
•
1. zóna szobai érzékelőjének kábele
•
2. zóna szobai érzékelőjének kábele
•
Puffertartály érzékelőjének kábele
•
Medencei érzékelő kábele
Gondoskodjon arról, hogy az érzékelő kábelei ne érintkezzenek az előlappal f
 
  Vezesse el a vezetéket az egység belsejében az alábbi ábra szerint.
Az összes vezetékezési munka elvégzését követően kösse össze a kábelt/
huzalt a kötegelővel (helyszínen biztosítandó) annak elkerüléséhez, hogy
hozzáérjenek a forró felületekhez, mint például fűtőszerelvény, szigeteletlen
rézcsövek stb.
„1. KOMBINÁCIÓ" vezetékezése
Csatlakozókábel hossza
A tartályegység és a külső eszközök közötti kábelek
csatlakoztatásakor a használt kábelek hossza nem haladhatja meg
a táblázatban szereplő korlátokat.
Külső eszköz
Kétutas szelep
Keverőszelep
Szobatermosztát
Extra szivattyú
Szolárszivattyú
Medenceszivattyú
Szivattyú
Bojler érintkezője / Fagymentesítés jel
Külső vezérlés
Szobai érzékelő
Kültéri levegőhőmérséklet-érzékelő
Puffertartály érzékelője
Medencevíz érzékelője
Napkollektor érzékelője
Vízhőmérséklet-érzékelő
Vezérlőjel
SG jel
Fűtő-hűtő kapcsoló
Külső kompresszorkapcsoló
A fő FIR csatlakoztatása
C O N C O N
2-utas 3-utas
szelep szelep
•
1. zóna vízhőmérséklet-
érzékelőjének kábele
•
2. zóna vízhőmérséklet-
érzékelőjének kábele
•
Vezérlőjel kábele
•
Napkollektor érzékelőjének kábele
•
SG jel kábele
•
Fűtés/hűtés kapcsoló kábele
•
Külső kompresszor kapcsolójának
kábele
„2. KOMBINÁCIÓ" vezetékezése
Maximális kábelhossz (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
1. zóna szobai érzékelője
Kültéri levegőhőmérséklet-
érzékelő
Tartály érzékelője
Külső vezérlés
Távvezérlő
Bojler érintkezője /
Fagymentesítés jel
Extra szivattyú
H C N L
Választható
1. termosztát
