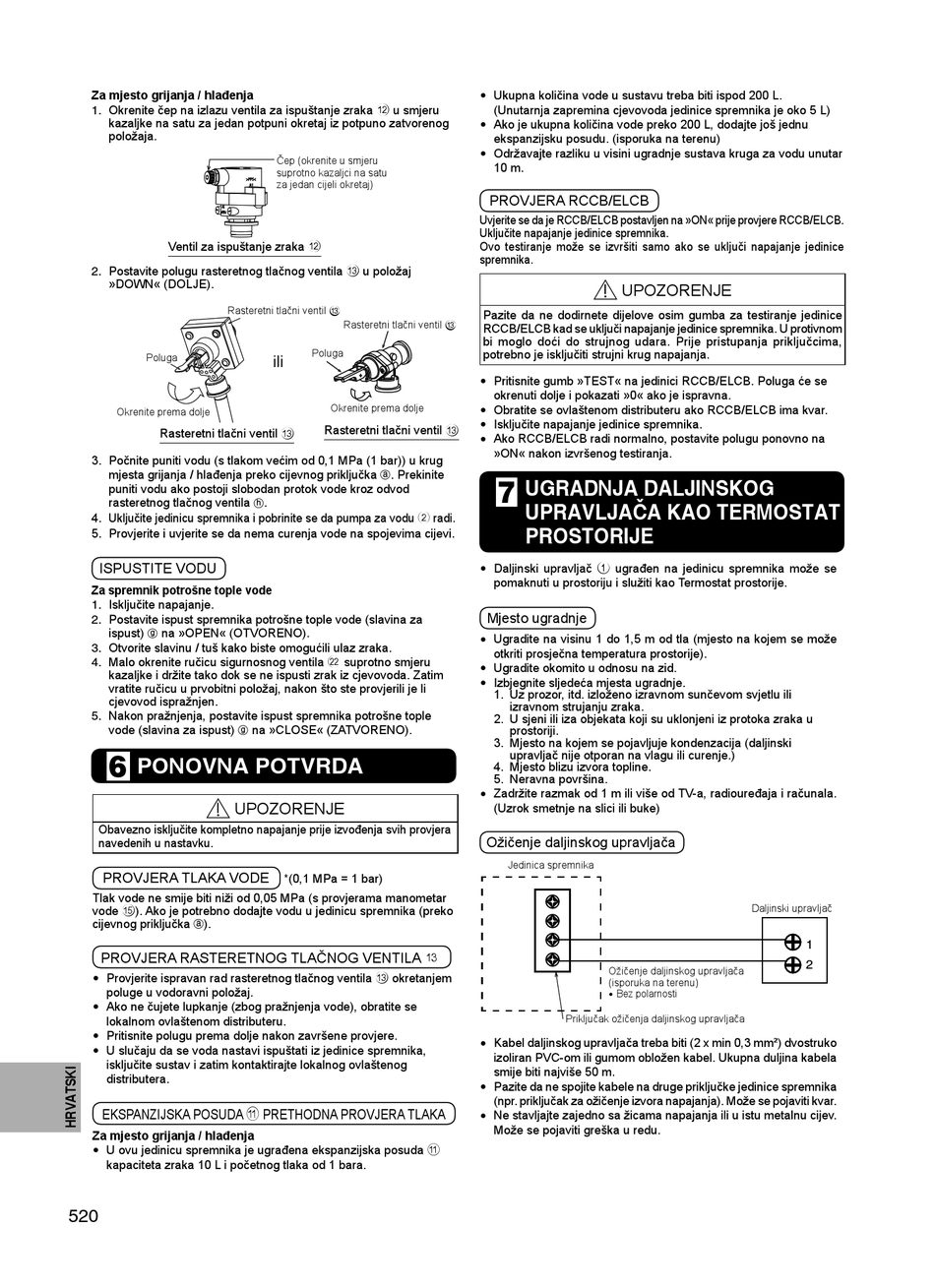

Za mjesto grijanja / hlađenja
1. Okrenite čep na izlazu ventila za ispuštanje zraka b u smjeru
kazaljke na satu za jedan potpuni okretaj iz potpuno zatvorenog
položaja.
Ventil za ispuštanje zraka b
2. Postavite polugu rasteretnog tlačnog ventila c u položaj
»DOWN« (DOLJE).
Rasteretni tlačni ventil c
Poluga
Okrenite prema dolje
Rasteretni tlačni ventil c
3. Počnite puniti vodu (s tlakom većim od 0,1 MPa (1 bar)) u krug
mjesta grijanja / hlađenja preko cijevnog priključka g. Prekinite
puniti vodu ako postoji slobodan protok vode kroz odvod
rasteretnog tlačnog ventila
4. Uključite jedinicu spremnika i pobrinite se da pumpa za vodu 2 radi.
5. Provjerite i uvjerite se da nema curenja vode na spojevima cijevi.
ISPUSTITE VODU
Za spremnik potrošne tople vode
1. Isključite napajanje.
2. Postavite ispust spremnika potrošne tople vode (slavina za
ispust) na »OPEN« (OTVORENO).
g
3. Otvorite slavinu / tuš kako biste omogućili ulaz zraka.
4. Malo okrenite ručicu sigurnosnog ventila l suprotno smjeru
kazaljke i držite tako dok se ne ispusti zrak iz cjevovoda. Zatim
vratite ručicu u prvobitni položaj, nakon što ste provjerili je li
cjevovod ispražnjen.
5. Nakon pražnjenja, postavite ispust spremnika potrošne tople
vode (slavina za ispust)
g
PONOVNA POTVRDA
6
UPOZORENJE
Obavezno isključite kompletno napajanje prije izvođenja svih provjera
navedenih u nastavku.
PROVJERA TLAKA VODE
Tlak vode ne smije biti niži od 0,05 MPa (s provjerama manometar
vode e). Ako je potrebno dodajte vodu u jedinicu spremnika (preko
cijevnog priključka g).
PROVJERA RASTERETNOG TLAČNOG VENTILA c
•
Provjerite ispravan rad rasteretnog tlačnog ventila c okretanjem
poluge u vodoravni položaj.
•
Ako ne čujete lupkanje (zbog pražnjenja vode), obratite se
lokalnom ovlaštenom distributeru.
•
Pritisnite polugu prema dolje nakon završene provjere.
•
U slučaju da se voda nastavi ispuštati iz jedinice spremnika,
isključite sustav i zatim kontaktirajte lokalnog ovlaštenog
distributera.
EKSPANZIJSKA POSUDA a PRETHODNA PROVJERA TLAKA
Za mjesto grijanja / hlađenja
•
U ovu jedinicu spremnika je ugrađena ekspanzijska posuda a
kapaciteta zraka 10 L i početnog tlaka od 1 bara.
520
Čep (okrenite u smjeru
suprotno kazaljci na satu
za jedan cijeli okretaj)
Rasteretni tlačni ventil c
Poluga
ili
Okrenite prema dolje
Rasteretni tlačni ventil c
.
h
na »CLOSE« (ZATVORENO).
*(0,1 MPa = 1 bar)
•
Ukupna količina vode u sustavu treba biti ispod 200 L.
(Unutarnja zapremina cjevovoda jedinice spremnika je oko 5 L)
•
Ako je ukupna količina vode preko 200 L, dodajte još jednu
ekspanzijsku posudu. (isporuka na terenu)
•
Održavajte razliku u visini ugradnje sustava kruga za vodu unutar
10 m.
PROVJERA RCCB/ELCB
Uvjerite se da je RCCB/ELCB postavljen na »ON« prije provjere RCCB/ELCB.
Uključite napajanje jedinice spremnika.
Ovo testiranje može se izvršiti samo ako se uključi napajanje jedinice
spremnika.
UPOZORENJE
Pazite da ne dodirnete dijelove osim gumba za testiranje jedinice
RCCB/ELCB kad se uključi napajanje jedinice spremnika. U protivnom
bi moglo doći do strujnog udara. Prije pristupanja priključcima,
potrebno je isključiti strujni krug napajanja.
•
Pritisnite gumb »TEST« na jedinici RCCB/ELCB. Poluga će se
okrenuti dolje i pokazati »0« ako je ispravna.
•
Obratite se ovlaštenom distributeru ako RCCB/ELCB ima kvar.
•
Isključite napajanje jedinice spremnika.
•
Ako RCCB/ELCB radi normalno, postavite polugu ponovno na
»ON« nakon izvršenog testiranja.
UGRADNJA DALJINSKOG
7
UPRAVLJAČA KAO TERMOSTAT
PROSTORIJE
•
Daljinski upravljač 1 ugrađen na jedinicu spremnika može se
pomaknuti u prostoriju i služiti kao Termostat prostorije.
Mjesto ugradnje
•
Ugradite na visinu 1 do 1,5 m od tla (mjesto na kojem se može
otkriti prosječna temperatura prostorije).
•
Ugradite okomito u odnosu na zid.
•
Izbjegnite sljedeća mjesta ugradnje.
1. Uz prozor, itd. izloženo izravnom sunčevom svjetlu ili
izravnom strujanju zraka.
2. U sjeni ili iza objekata koji su uklonjeni iz protoka zraka u
prostoriji.
3. Mjesto na kojem se pojavljuje kondenzacija (daljinski
upravljač nije otporan na vlagu ili curenje.)
4. Mjesto blizu izvora topline.
5. Neravna površina.
•
Zadržite razmak od 1 m ili više od TV-a, radiouređaja i računala.
(Uzrok smetnje na slici ili buke)
Ožičenje daljinskog upravljača
Jedinica spremnika
Ožičenje daljinskog upravljača
(isporuka na terenu)
•
Bez polarnosti
Priključak ožičenja daljinskog upravljača
•
Kabel daljinskog upravljača treba biti (2 x min 0,3 mm²) dvostruko
izoliran PVC-om ili gumom obložen kabel. Ukupna duljina kabela
smije biti najviše 50 m.
•
Pazite da ne spojite kabele na druge priključke jedinice spremnika
(npr. priključak za ožičenje izvora napajanja). Može se pojaviti kvar.
•
Ne stavljajte zajedno sa žicama napajanja ili u istu metalnu cijev.
Može se pojaviti greška u redu.
Daljinski upravljač
1
2
