Electrical works and water installation works must be done by licensed electrician and licensed water system installer respectively. Be sure to use the correct

rating and main circuit for the model to be installed.

•

The caution items stated here must be followed because these important contents are related to safety. The meaning of each indication used is as below.

Incorrect installation due to ignorance or negligence of the instructions will cause harm or damage, and the seriousness is classiﬁ ed by the following indications.

•

Please leave this installation manual with the unit after installation.

WARNING

This indication shows the possibility of causing death or serious injury.

CAUTION

This indication shows the possibility of causing injury or damage to properties only.

The items to be followed are classiﬁ ed by the symbols:

Symbol with white background denotes item that is PROHIBITED.

Symbol with dark background denotes item that must be carried out.

•

Carry out test run to conﬁ rm that no abnormality occurs after the installation. Then, explain to user the operation, care and maintenance as stated in instructions.

Please remind the customer to keep the operating instructions for future reference.

•

If there is any doubt about the installation procedure or operation, always contact the authorized dealer for advice and information.

Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer. Any unﬁ t method or

using incompatible material may cause product damage, burst and serious injury.

Do not use unspeciﬁ ed cord, modiﬁ ed cord, joint cord or extension cord for power supply cord. Do not share the single outlet with other electrical

appliances. Poor contact, poor insulation or over current will cause electrical shock or ﬁ re.

Do not tie up the power supply cord into a bundle by band. Abnormal temperature rise on power supply cord may happen.

Keep plastic bag (packaging material) away from small children, it may cling to nose and mouth and prevent breathing.

Do not use pipe wrench to install refrigerant piping. It might deform the piping and cause the unit to malfunction.

Do not purchase unauthorized electrical parts for installation, service, maintenance and etc.. They might cause electrical shock or ﬁ re.

Do not pierce or burn as the appliance is pressurized. Do not expose the appliance to heat, ﬂ ame, sparks, or other sources of ignition.

Else, it may explode and cause injury or death.

ACXF60-40480-AB

Required tools for Installation Works

1 Philips screw driver

2 Level gauge

3 Electric drill, hole core drill

(ø70 mm)

4 Hexagonal wrench (4 mm)

5 Spanner

6 Pipe cutter

7 Reamer

8 Knife

9 Gas leak detector

10 Measuring tape

Explanation of symbols displayed on the indoor unit or outdoor unit.

WARNING

CAUTION

WARNING

ENGLISH ......................1

ESPAÑOL ...................35

ITALIANO ....................69

NEDERLANDS .........103

POLSKI .....................137

ΕΛΛΗΝΙΚΑ .................171

ČESKY .....................205

FRANÇAIS ...............239

DEUTSCH ................273

TÜRKÇE ...................307

SVENSKA .................341

NORSK .....................375

SUOMI ......................409

MAGYAR ..................443

SLOVENŠČINA .......477

HRVATSKI ................511

LIETUVIŲ ................545

11 Thermometer

12 Megameter

13 Multimeter

14 Torque wrench

18 N•m (1.8 kgf•m)

55 N•m (5.5 kgf•m)

58.8 N•m (5.8 kgf•m)

65 N•m (6.5 kgf•m)

117.6 N•m (12.0 kgf•m)

15 Vacuum pump

16 Gauge manifold

This symbol shows that this equipment uses

a ﬂ ammable refrigerant. If the refrigerant is

leaked, together with an external ignition

source, there is a possibility of ignition.

This symbol shows that the Installation

Manual should be read carefully.

This symbol shows that a service personnel

should be handling this equipment with

reference to the Installation Manual.

This symbol shows that there is information

included in the Operation Manual and/or

Installation Manual.

Inhaltsverzeichnis

Inhaltszusammenfassung für Panasonic R32

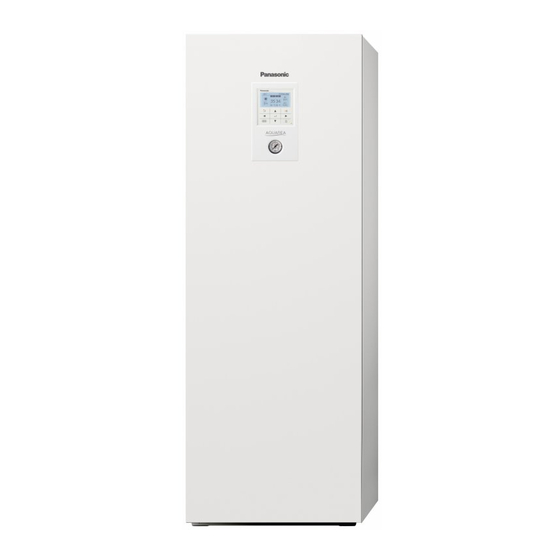

Seite 1 15 Vacuum pump 9 Gas leak detector This AIR-TO-WATER HYDROMODULE + TANK contains and 16 Gauge manifold operates with refrigerant R32. 10 Measuring tape THIS PRODUCT MUST ONLY BE INSTALLED OR SERVICED BY QUALIFIED PERSONNEL. Explanation of symbols displayed on the indoor unit or outdoor unit.
Seite 2 • This is a R32 model, use piping, ﬂ are nut and tools which is speciﬁ ed for R32 refrigerant. Using of existing (R22) piping, ﬂ are nut and tools may cause abnormally high pressure in the refrigerant cycle (piping), and possibly result in explosion and injury.
Seite 3 Keep away from open ﬂ ames, any operating gas appliances or any operating electric heater. Else, it may explode and cause injury or death. Refer to “PRECAUTION FOR USING R32 REFRIGERANT” in outdoor unit installation manual for other precautions that need to pay attention to. INDOOR FLOOR AREA REQUIREMENT •...
Seite 4 Table I – Maximum refrigerant charge allowed in a room Table II – Minimum floor area Maximum refrigerant charge in a room Minimum floor area ) (kg) (kg) min total room H =0.6m H =0.6m 0.138 1.84 28.81 0.276 1.86 29.44 0.414 1.88...
Seite 5 Attached accessories Field Supply Accessories (Optional) Part Model Speciﬁ cations Maker Accessory part Qty. No. Accessory part Qty. 2-way valve kit Electromotoric Actuator SFA21/18 AC230V Siemens Adjustable Feet Packing *Cooling model 2-port Valve VVI46/25 Siemens Wired PAW-A2W-RTWIRED Room thermostat AC230V –...
Seite 6: Select The Best Location
TO DRILL A HOLE IN THE SELECT THE BEST LOCATION WALL AND INSTALL A Before choosing the installation site, obtain user approval. SLEEVE OF PIPING Install the Tank Unit in indoors with frost free weather proof location only. 1. Make a Ø70 mm through hole. 2.
Seite 7 58.8 N•m & torque as stated in the table. Torque wrench Spanner Additional Precautions For R32 Models when connecting by ﬂ aring at indoor side Ensure to do the re-ﬂ aring of pipes before connecting to units to avoid leaking.
Seite 8 • Do not insert this hose into sewage hose or cleaning hose that CAUTION may generate ammonia gas, sulphuric gas etc. • If necessary, use a hose clamp to tighten the hose at drain hose Do not overtighten, overtightening may cause water leakage. connector to prevent it from leaking.
Seite 9 Fixing of Power Supply Cable and Connecting Cable WIRE STRIPPING AND CONNECTING REQUIREMENT 1. Connecting cable between Tank Unit and Outdoor Unit shall Wire stripping be approved polychloroprene sheathed ﬂ exible cord, type Indoor/outdoor designation 60245 IEC 57 or heavier cord. See below table for connecting cable size requirement.
Seite 10 For Space Heating / Cooling • Total amount of water in system should be below 200 L. 1. Turn the plug on the Air Purge Valve b outlet anticlockwise by (Inner volume of Tank Unit’s piping is about 5 L) one complete turn from fully closed position.
Seite 11 For embedded type Remove The Remote Controller From Tank Unit Preparation: Make 2 holes for screws using a driver. 1. Remove the top case from the bottom case. Mount the bottom case to the wall. Mount the top case. • Pass the wire through the hole •...
Seite 12: Maintenance
TEST RUN Maintenance for Safety Relief Valve l • It is strongly recommended to operate the valve by turn the knob counter clockwise to ensure free water ﬂ ow through discharge pipe at regular 1. Before test run, make sure below items have been checked:- intervals to ensure it is not blocked and to remove lime deposit.
Seite 13 APPENDIX 1 Variation of system This section introduces variation of various systems using Air-To-Water Heatpump and actual setting method. 1-1 Introduce application related to temperature setting. Temperature setting variation for heating 1. Remote Controller Indoor Setting of remote controller Installer setting Outdoor System setup Optional PCB connectivity - No...
Seite 14 Connect ﬂ oor heating or radiator directly to Tank Unit. Remote controller is installed on Tank Unit. Install separate external room thermistor (speciﬁ ed by Panasonic) in the room where ﬂ oor heating is installed. This is an application that uses external room thermistor.
Seite 15 Connects pool heat exchanger directly to Tank Unit without using buffer tank. Install pool pump and pool sensor (speciﬁ ed by Panasonic) at secondary side of the pool heat exchanger. Remove remote controller from Tank Unit and install in room where ﬂ oor heating is installed.
Seite 16 T for buffer tank Floor heating This is an application that connects the buffer tank to the Tank Unit. Buffer tank’s temperature is detected by buffer tank thermistor (speciﬁ ed by Panasonic). This system requires Optional PCB (CZ-NS4P). Solar thermistor...
Seite 17 2 How to ﬁ x cable • For connection to Optional PCB 6 1. By connecting Optional PCB, 2 Zone temperature control can be achieved. Please connect mixing valves, water pumps and Connecting with external device (optional) thermistors in zone 1 and zone 2 to each terminals in Optional •...
Seite 18 Optional cables (from Optional PCB):   D-1 and D-2 Bushings are for: • External control cable • • External control cable Water sensor zone 1 cable • Outdoor air sensor cable • • Outdoor air sensor cable Water sensor zone 2 cable •...
Seite 19 Solar sensor PAW-A2W-TSSO 70.53 2.106 93.05 2.508 Recommended External Device Speciﬁ cation 124.24 3.003 • This section explains about the external devices (optional) 167.82 3.615 recommended by Panasonic. Please always ensure to use the 4.375 correct external device during system installation.
Seite 20 2. Insert a ﬂ at head screwdriver into the slot on the top of the • For optional pump. adaptor and remove the cover. Connect the other end of the Power supply: AC230V/50Hz, <500W CN-CNT cable connector to the connector inside the adaptor. Recommended part: Yonos 25/6: made by Wilo Slot Connector...
Seite 21: Systeminstallation
3 System installation 3-1. Remote Controller Outline Name Function A: Main screen Display information B: Menu Open/Close main menu C: Triangle (Move) Select or change item D: Operate Start/Stop operation E: Back Back to previous item F: Quick Menu Open/Close Quick menu G: OK Conﬁ...
Seite 22 First time of power ON (Start of installation) Initialization 12:00am,Mon When power is ON, ﬁ rstly initialization screen appears (10 sec) Initializing. « 12:00am,Mon When initialization screen ends, it turns to normal screen. Start « 12:00am,Mon Language ENGLISH When any button is pressed, language FRANÇAIS setting screen appears.
Seite 23 3-2. Installer Setup System setup Optional PCB connectivity Yes/No  Only when the selection for Optional PCB is Yes Zone & Sensor 1 Zone system / 2 Zone system Zone settings Heater capacity Capacity select Anti freezing Yes/No DHW Capacity Variable/Standard ...
Seite 24 Compensation Operation setup Heat Water temp. for heating ON Compensation curve curve setup Direct Direct temp. setup Outdoor temp. for heating OFF Heating OFF Temp. setup T for heating ON T for heating setup Heater ON/OFF O/D temp for heater ON setup Heater ON Delay Time T of target temperature for Heater ON T of target temperature for Heater OFF...
Seite 25 3-3. System Setup 1. Optional PCB connectivity 12:00am,Mon System setup Initial setting: No Optional PCB connectivity If function below is necessary, please purchase and install Optional PCB. Zone & Sensor Please select Yes after installing Optional PCB. Heater capacity • 2-zone control •...
Seite 26 6. Buffer Tank connection 12:00am,Mon System setup Initial setting: No Heater capacity Select whether it is connected to buffer tank for heating or not. Anti freezing If buffer tank is used, please set Yes. Connect buffer tank thermistor and set, T (T use to increase primary side temp Tank connection against secondary side target temp).
Seite 27 Alternative mode Parallel mode operate boiler only operate heat pump only operate boiler and heat operate heat pump only pump simultaneously Outdoor temp. Outdoor temp. -10°C (setting from remote controller) -10°C (setting from remote controller) Advanced Parallel mode For heating For DHW tank operate boiler and heat operate heat pump only...
Seite 28 13. Demand control 12:00am,Mon System setup Initial setting: No External SW Set when there is demand control. Solar connection Adjust terminal voltage within 1 ~ 10 V to change the operating current limit. External error signal (NOTE) Does not display when there is no Optional PCB. Demand control Select Conﬁ...
Seite 29 15. External Compressor SW 12:00am,Mon System setup Initial setting: No External error signal Set when external compressor SW is connected. Demand control SW is connected to external devices to control power consumption, Open Signal will stop compressor’s operation. (Heating operation etc. are not cancelled). SG ready External compressor SW (NOTE) Does not display if there is no Optional PCB.
Seite 30 20. Defrost signal 12:00am,Mon System setup Initial setting: No Heat-Cool SW Defrost signal sharing same terminal as bivalent contact in main board. When Force heater defrost signal set to YES, bivalent connection reset to NO. Only one function can Force defrost be set between defrost signal and bivalent.
Seite 31 25. Heater ON/OFF a. Outdoor temp. for heater ON Initial setting: 0°C Set outdoor temp when back-up heater starts to operate. Setting range is -20°C ~ 15°C 0°C User shall set whether to use or not to use heater. Heater ON b.
Seite 32 29. Outdoor temp. for (Cool to Heat) Initial setting: 10°C Heat Outdoor temp. dropping Set outdoor temp that switches from Cooling to Heating by Auto setting. Setting range is 5°C ~ 25°C Cool Timing of judgement is every 1 hour 10°C Tank 30.
Seite 33 3-5. Service Setup 34. Pump maximum speed Service setup 12:00am,Mon Initial setting: Depend on model Flow rate Max. Duty Operation Normally setting is not necessary. Please adjust when need to reduce the pump sound etc. Air Purge 88:8 L/min 0xCE Besides that, it has Air Purge function.
Seite 34: Service And Maintenance
4 Service and maintenance Custom menu Setting method of Custom menu If forget Password and cannot operate remote controller Custom menu 12:00am,Mon Press for 5 sec. Password unlock screen appears, press Conﬁ rm and it shall Cool mode reset. Back-up heater Password will become 0000.
