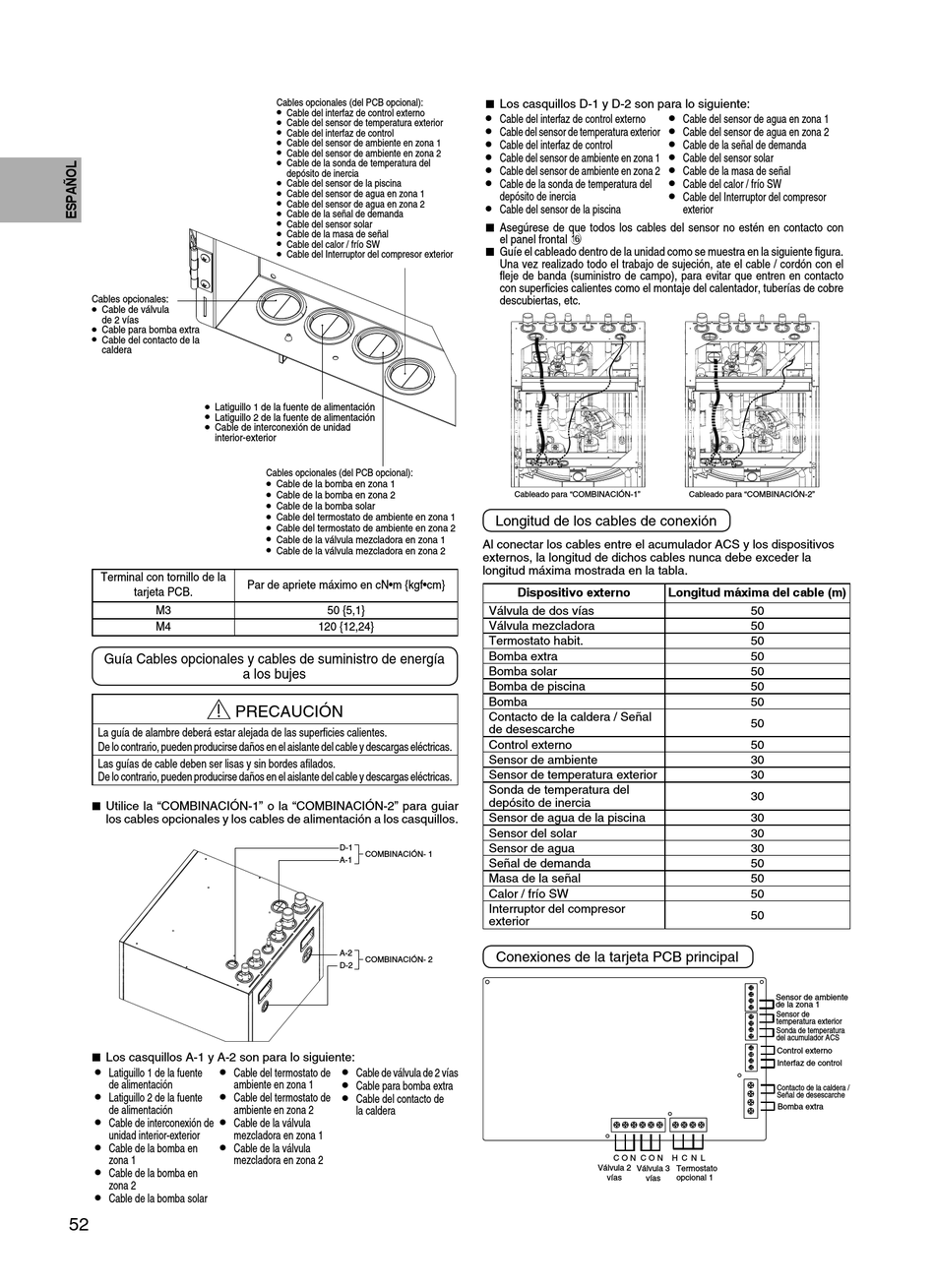

Cables opcionales:
•
Cable de válvula
de 2 vías
•
Cable para bomba extra
•
Cable del contacto de la
caldera
•
Latiguillo 1 de la fuente de alimentación
•
Latiguillo 2 de la fuente de alimentación
•
Cable de interconexión de unidad
interior-exterior
Terminal con tornillo de la
tarjeta PCB.
M3
M4
Guía Cables opcionales y cables de suministro de energía
a los bujes
PRECAUCIÓN
La guía de alambre deberá estar alejada de las superfi cies calientes.
De lo contrario, pueden producirse daños en el aislante del cable y descargas eléctricas.
Las guías de cable deben ser lisas y sin bordes afi lados.
De lo contrario, pueden producirse daños en el aislante del cable y descargas eléctricas.
 
Utilice la "COMBINACIÓN-1" o la "COMBINACIÓN-2" para guiar
los cables opcionales y los cables de alimentación a los casquillos.
 
Los casquillos A-1 y A-2 son para lo siguiente:
• •
Latiguillo 1 de la fuente Cable del termostato de
de alimentación ambiente en zona 1
• •
Latiguillo 2 de la fuente Cable del termostato de
de alimentación ambiente en zona 2
• •
Cable de interconexión de Cable de la válvula
unidad interior-exterior mezcladora en zona 1
• •
Cable de la bomba en Cable de la válvula
zona 1 mezcladora en zona 2
•
Cable de la bomba en
zona 2
•
Cable de la bomba solar
52
Cables opcionales (del PCB opcional):
•
Cable del interfaz de control externo
•
Cable del sensor de temperatura exterior
•
Cable del interfaz de control
•
Cable del sensor de ambiente en zona 1
•
Cable del sensor de ambiente en zona 2
•
Cable de la sonda de temperatura del
depósito de inercia
•
Cable del sensor de la piscina
•
Cable del sensor de agua en zona 1
•
Cable del sensor de agua en zona 2
•
Cable de la señal de demanda
•
Cable del sensor solar
•
Cable de la masa de señal
•
Cable del calor / frío SW
•
Cable del Interruptor del compresor exterior
Cables opcionales (del PCB opcional):
•
Cable de la bomba en zona 1
•
Cable de la bomba en zona 2
•
Cable de la bomba solar
•
Cable del termostato de ambiente en zona 1
•
Cable del termostato de ambiente en zona 2
•
Cable de la válvula mezcladora en zona 1
•
Cable de la válvula mezcladora en zona 2
Par de apriete máximo en cN•m {kgf•cm}
50 {5,1}
120 {12,24}
D-1
COMBINACIÓN- 1
A-1
A-2
COMBINACIÓN- 2
D-2
•
Cable de válvula de 2 vías
•
Cable para bomba extra
•
Cable del contacto de
la caldera
  Los casquillos D-1 y D-2 son para lo siguiente:
•
Cable del interfaz de control externo
•
Cable del sensor de temperatura exterior
•
Cable del interfaz de control
•
Cable del sensor de ambiente en zona 1
•
Cable del sensor de ambiente en zona 2
•
Cable de la sonda de temperatura del
depósito de inercia
•
Cable del sensor de la piscina
 
Asegúrese de que todos los cables del sensor no estén en contacto con
el panel frontal f
  Guíe el cableado dentro de la unidad como se muestra en la siguiente fi gura.
Una vez realizado todo el trabajo de sujeción, ate el cable / cordón con el
fl eje de banda (suministro de campo), para evitar que entren en contacto
con superfi cies calientes como el montaje del calentador, tuberías de cobre
descubiertas, etc.
Cableado para "COMBINACIÓN-1"
Longitud de los cables de conexión
Al conectar los cables entre el acumulador ACS y los dispositivos
externos, la longitud de dichos cables nunca debe exceder la
longitud máxima mostrada en la tabla.
Dispositivo externo
Válvula de dos vías
Válvula mezcladora
Termostato habit.
Bomba extra
Bomba solar
Bomba de piscina
Bomba
Contacto de la caldera / Señal
de desescarche
Control externo
Sensor de ambiente
Sensor de temperatura exterior
Sonda de temperatura del
depósito de inercia
Sensor de agua de la piscina
Sensor del solar
Sensor de agua
Señal de demanda
Masa de la señal
Calor / frío SW
Interruptor del compresor
exterior
Conexiones de la tarjeta PCB principal
C O N C O N
Válvula 2 Válvula 3
vías vías
•
Cable del sensor de agua en zona 1
•
Cable del sensor de agua en zona 2
•
Cable de la señal de demanda
•
Cable del sensor solar
•
Cable de la masa de señal
•
Cable del calor / frío SW
•
Cable del Interruptor del compresor
exterior
Cableado para "COMBINACIÓN-2"
Longitud máxima del cable (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Sensor de ambiente
de la zona 1
Sensor de
temperatura exterior
Sonda de temperatura
del acumulador ACS
Control externo
Interfaz de control
Contacto de la caldera /
Señal de desescarche
Bomba extra
H C N L
Termostato
opcional 1
