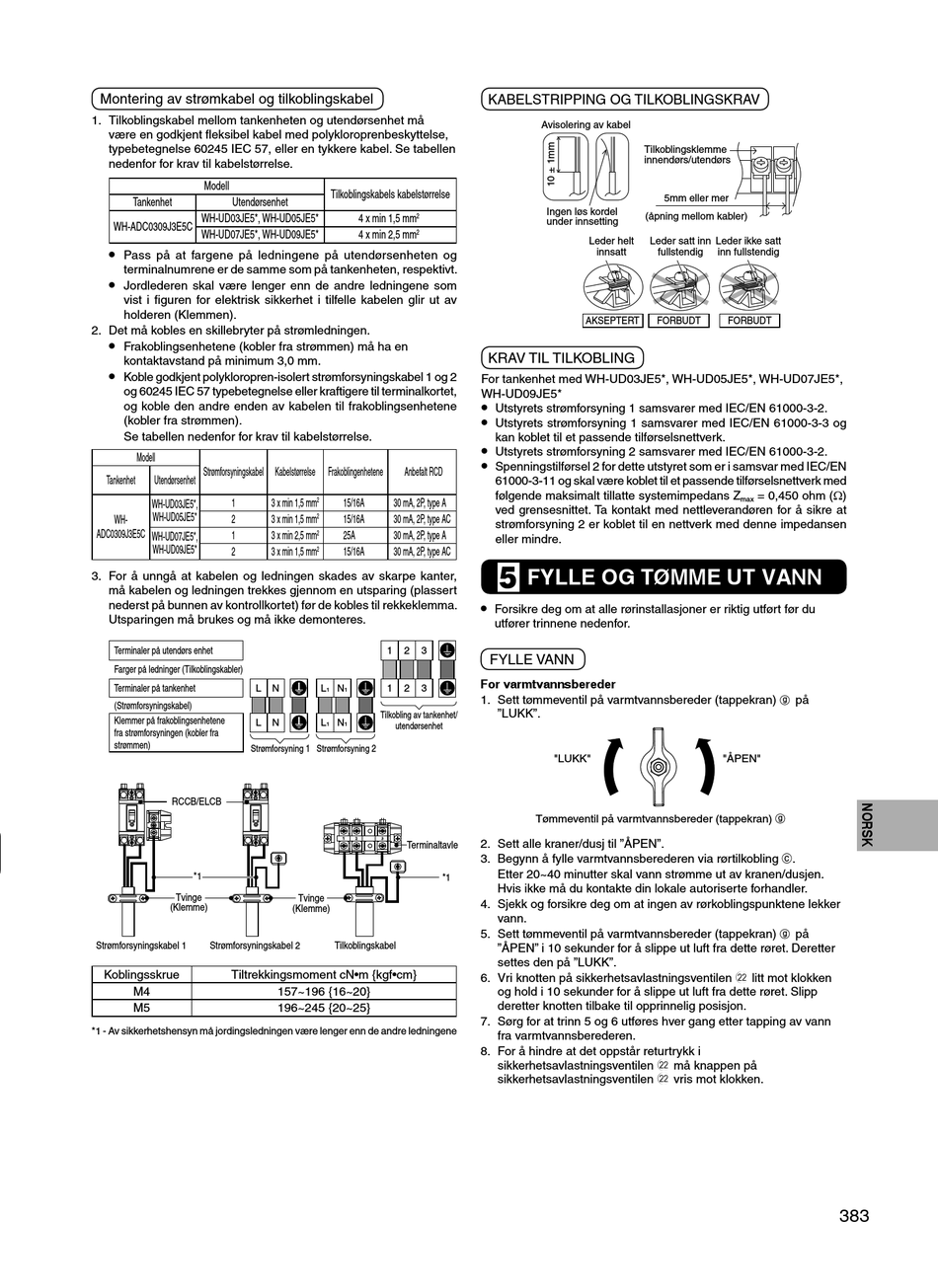

Panasonic R32 Installationsanleitung Seite 383

Montering av strømkabel og tilkoblingskabel
1. Tilkoblingskabel mellom tankenheten og utendørsenhet må
være en godkjent fl eksibel kabel med polykloroprenbeskyttelse,
typebetegnelse 60245 IEC 57, eller en tykkere kabel. Se tabellen
nedenfor for krav til kabelstørrelse.
Modell
Tankenhet Utendørsenhet
WH-UD03JE5*, WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*, WH-UD09JE5*
•
Pass på at fargene på ledningene på utendørsenheten og
terminalnumrene er de samme som på tankenheten, respektivt.
•
Jordlederen skal være lenger enn de andre ledningene som
vist i fi guren for elektrisk sikkerhet i tilfelle kabelen glir ut av
holderen (Klemmen).
2. Det må kobles en skillebryter på strømledningen.
•
Frakoblingsenhetene (kobler fra strømmen) må ha en
kontaktavstand på minimum 3,0 mm.
•
Koble godkjent polykloropren-isolert strømforsyningskabel 1 og 2
og 60245 IEC 57 typebetegnelse eller kraftigere til terminalkortet,
og koble den andre enden av kabelen til frakoblingsenhetene
(kobler fra strømmen).
Se tabellen nedenfor for krav til kabelstørrelse.
Modell
Strømforsyningskabel Kabelstørrelse
Tankenhet Utendørsenhet
1
WH-UD03JE5*,
WH-UD05JE5*
2
WH-
ADC0309J3E5C
1
WH-UD07JE5*,
WH-UD09JE5*
2
3. For å unngå at kabelen og ledningen skades av skarpe kanter,
må kabelen og ledningen trekkes gjennom en utsparing (plassert
nederst på bunnen av kontrollkortet) før de kobles til rekkeklemma.
Utsparingen må brukes og må ikke demonteres.
Terminaler på utendørs enhet
Farger på ledninger (Tilkoblingskabler)
Terminaler på tankenhet L
(Strømforsyningskabel)
Klemmer på frakoblingsenhetene
L
fra strømforsyningen (kobler fra
strømmen)
Strømforsyning 1 Strømforsyning 2
RCCB/ELCB
*1
Tvinge
(Klemme)
Strømforsyningskabel 1 Strømforsyningskabel 2
Koblingsskrue Tiltrekkingsmoment cN•m {kgf•cm}
M4
M5
*1 - Av sikkerhetshensyn må jordingsledningen være lenger enn de andre ledningene
Tilkoblingskabels kabelstørrelse
4 x min 1,5 mm 2
2
4 x min 2,5 mm
Frakoblingenhetene Anbefalt RCD
3 x min 1,5 mm 2 15/16A 30 mA, 2P, type A
2
3 x min 1,5 mm 15/16A 30 mA, 2P, type AC
3 x min 2,5 mm 2 25A 30 mA, 2P, type A
2
3 x min 1,5 mm 15/16A 30 mA, 2P, type AC
1 2 3
N L N 1 2 3
1 1
Tilkobling av tankenhet/
N L N
1 1 utendørsenhet
Terminaltavle
*1
Tvinge
(Klemme)
Tilkoblingskabel
157~196 {16~20}
196~245 {20~25}
KABELSTRIPPING OG TILKOBLINGSKRAV
Avisolering av kabel
Tilkoblingsklemme
innendørs/utendørs
Ingen løs kordel
(åpning mellom kabler)
under innsetting
Leder helt Leder satt inn
innsatt
AKSEPTERT FORBUDT
KRAV TIL TILKOBLING
For tankenhet med WH-UD03JE5*, WH-UD05JE5*, WH-UD07JE5*,
WH-UD09JE5*
•
Utstyrets strømforsyning 1 samsvarer med IEC/EN 61000-3-2.
•
Utstyrets strømforsyning 1 samsvarer med IEC/EN 61000-3-3 og
kan koblet til et passende tilførselsnettverk.
•
Utstyrets strømforsyning 2 samsvarer med IEC/EN 61000-3-2.
•
Spenningstilførsel 2 for dette utstyret som er i samsvar med IEC/EN
61000-3-11 og skal være koblet til et passende tilførselsnettverk med
følgende maksimalt tillatte systemimpedans Z
ved grensesnittet. Ta kontakt med nettleverandøren for å sikre at
strømforsyning 2 er koblet til en nettverk med denne impedansen
eller mindre.
FYLLE OG TØMME UT VANN
5
•
Forsikre deg om at alle rørinstallasjoner er riktig utført før du
utfører trinnene nedenfor.
FYLLE VANN
For varmtvannsbereder
1. Sett tømmeventil på varmtvannsbereder (tappekran)
"LUKK".
"LUKK"
Tømmeventil på varmtvannsbereder (tappekran)
2. Sett alle kraner/dusj til "ÅPEN".
3. Begynn å fylle varmtvannsberederen via rørtilkobling i.
Etter 20~40 minutter skal vann strømme ut av kranen/dusjen.
Hvis ikke må du kontakte din lokale autoriserte forhandler.
4. Sjekk og forsikre deg om at ingen av rørkoblingspunktene lekker
vann.
5. Sett tømmeventil på varmtvannsbereder (tappekran)
"ÅPEN" i 10 sekunder for å slippe ut luft fra dette røret. Deretter
settes den på "LUKK".
6. Vri knotten på sikkerhetsavlastningsventilen l litt mot klokken
og hold i 10 sekunder for å slippe ut luft fra dette røret. Slipp
deretter knotten tilbake til opprinnelig posisjon.
7. Sørg for at trinn 5 og 6 utføres hver gang etter tapping av vann
fra varmtvannsberederen.
8. For å hindre at det oppstår returtrykk i
sikkerhetsavlastningsventilen l må knappen på
sikkerhetsavlastningsventilen l vris mot klokken.
5mm eller mer
Leder ikke satt
fullstendig inn fullstendig
FORBUDT
= 0,450 ohm ()
max
på
g
"ÅPEN"
g
på
g
