Golvvärme + Pool
Inomhus
Utomhus

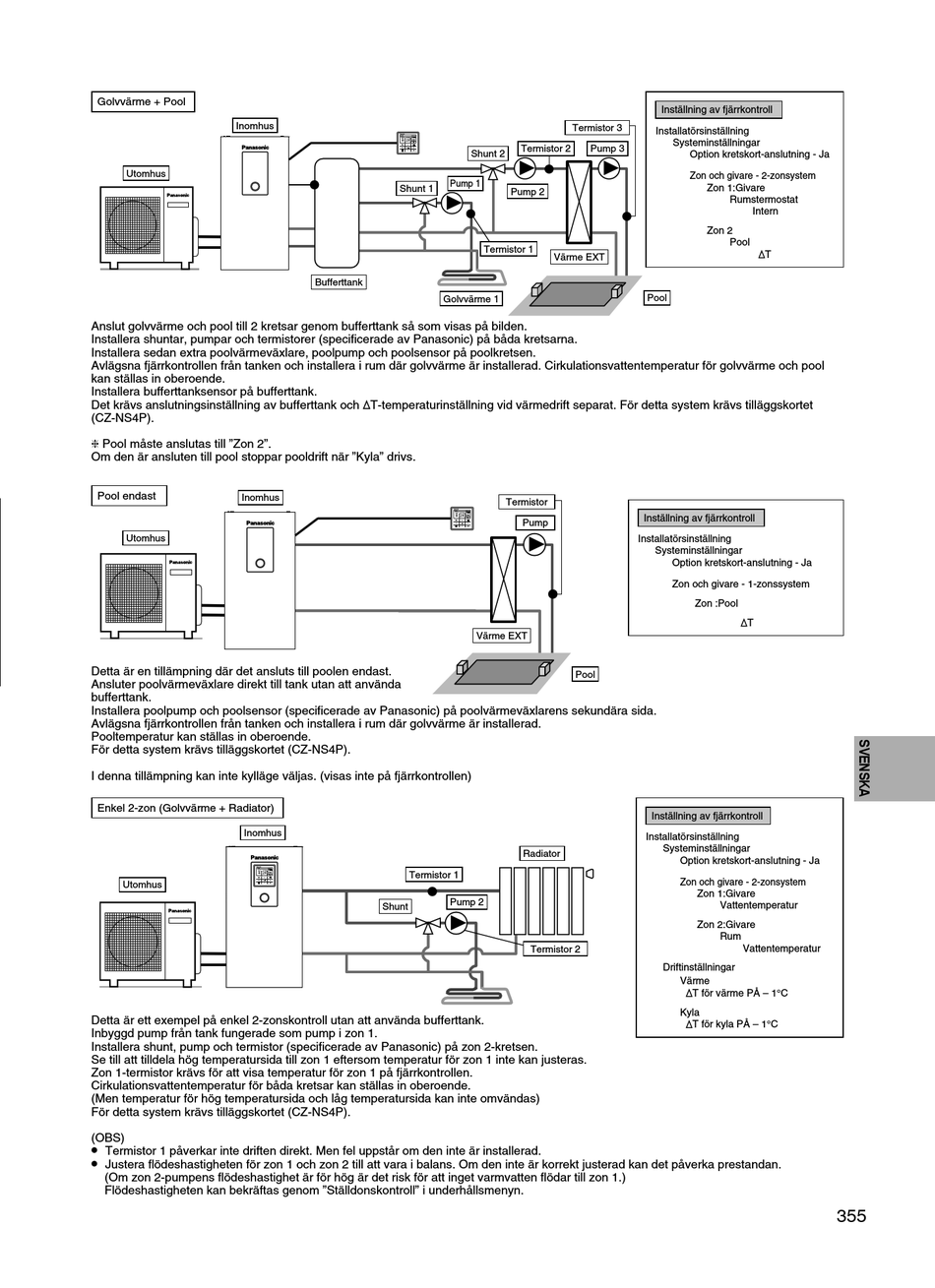

Anslut golvvärme och pool till 2 kretsar genom bufferttank så som visas på bilden.
Installera shuntar, pumpar och termistorer (specifi cerade av Panasonic) på båda kretsarna.
Installera sedan extra poolvärmeväxlare, poolpump och poolsensor på poolkretsen.
Avlägsna fjärrkontrollen från tanken och installera i rum där golvvärme är installerad. Cirkulationsvattentemperatur för golvvärme och pool
kan ställas in oberoende.
Installera bufferttanksensor på bufferttank.
Det krävs anslutningsinställning av bufferttank och T-temperaturinställning vid värmedrift separat. För detta system krävs tilläggskortet
(CZ-NS4P).
 Pool måste anslutas till "Zon 2".
Om den är ansluten till pool stoppar pooldrift när "Kyla" drivs.
Pool endast
Inomhus
Utomhus
Detta är en tillämpning där det ansluts till poolen endast.
Ansluter poolvärmeväxlare direkt till tank utan att använda
bufferttank.
Installera poolpump och poolsensor (specifi cerade av Panasonic) på poolvärmeväxlarens sekundära sida.
Avlägsna fjärrkontrollen från tanken och installera i rum där golvvärme är installerad.
Pooltemperatur kan ställas in oberoende.
För detta system krävs tilläggskortet (CZ-NS4P).
I denna tillämpning kan inte kylläge väljas. (visas inte på fjärrkontrollen)
Enkel 2-zon (Golvvärme + Radiator)
Inomhus
Utomhus
Detta är ett exempel på enkel 2-zonskontroll utan att använda bufferttank.
Inbyggd pump från tank fungerade som pump i zon 1.
Installera shunt, pump och termistor (specifi cerade av Panasonic) på zon 2-kretsen.
Se till att tilldela hög temperatursida till zon 1 eftersom temperatur för zon 1 inte kan justeras.
Zon 1-termistor krävs för att visa temperatur för zon 1 på fjärrkontrollen.
Cirkulationsvattentemperatur för båda kretsar kan ställas in oberoende.
(Men temperatur för hög temperatursida och låg temperatursida kan inte omvändas)
För detta system krävs tilläggskortet (CZ-NS4P).
(OBS)
•
Termistor 1 påverkar inte driften direkt. Men fel uppstår om den inte är installerad.
•
Justera fl ödeshastigheten för zon 1 och zon 2 till att vara i balans. Om den inte är korrekt justerad kan det påverka prestandan.
(Om zon 2-pumpens fl ödeshastighet är för hög är det risk för att inget varmvatten fl ödar till zon 1.)
Flödeshastigheten kan bekräftas genom "Ställdonskontroll" i underhållsmenyn.
