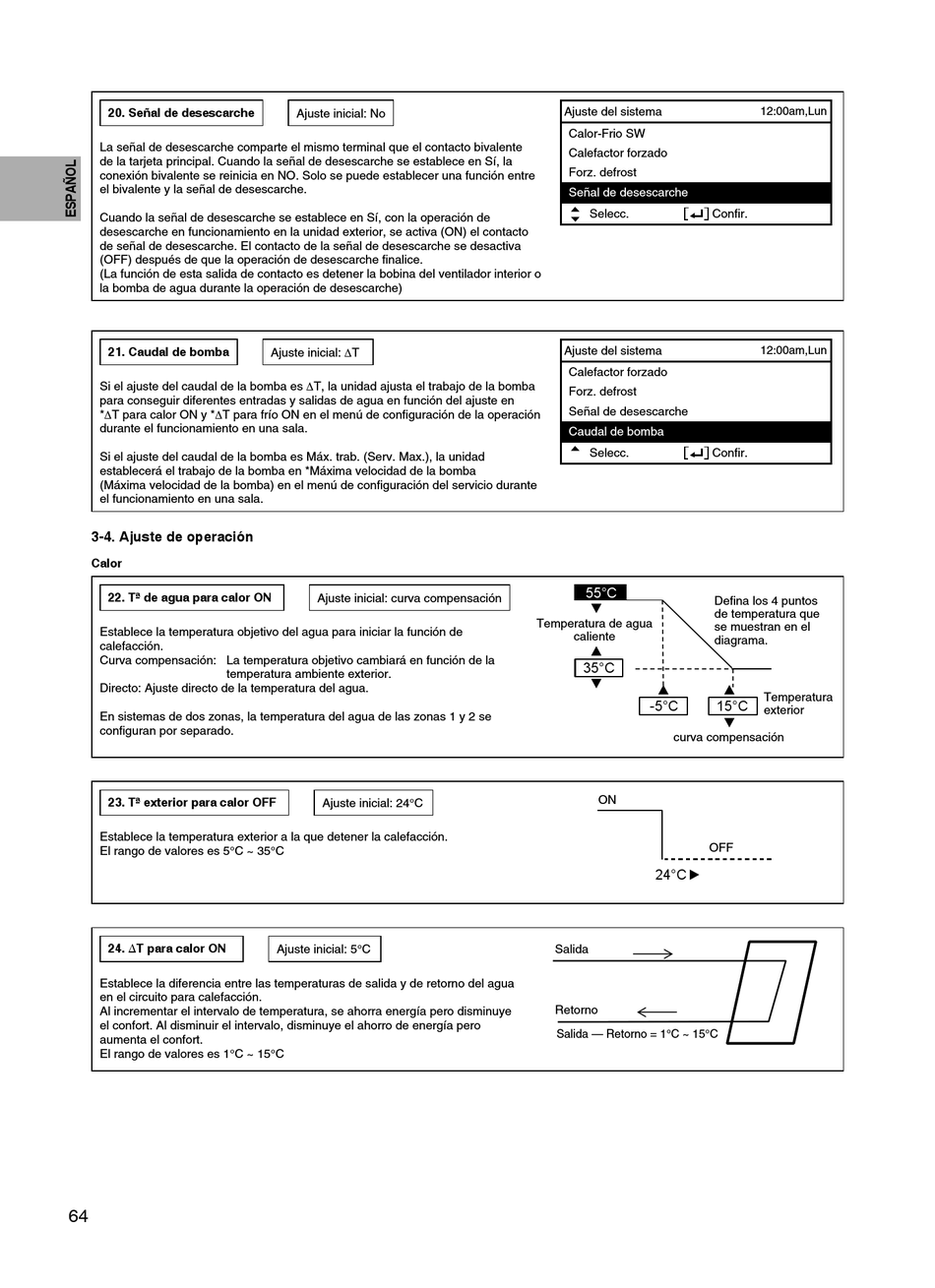

20. Señal de desescarche
La señal de desescarche comparte el mismo terminal que el contacto bivalente
de la tarjeta principal. Cuando la señal de desescarche se establece en Sí, la
conexión bivalente se reinicia en NO. Solo se puede establecer una función entre
el bivalente y la señal de desescarche.
Cuando la señal de desescarche se establece en Sí, con la operación de
desescarche en funcionamiento en la unidad exterior, se activa (ON) el contacto
de señal de desescarche. El contacto de la señal de desescarche se desactiva
(OFF) después de que la operación de desescarche fi nalice.
(La función de esta salida de contacto es detener la bobina del ventilador interior o
la bomba de agua durante la operación de desescarche)
21. Caudal de bomba
Si el ajuste del caudal de la bomba es T, la unidad ajusta el trabajo de la bomba
para conseguir diferentes entradas y salidas de agua en función del ajuste en
*T para calor ON y *T para frío ON en el menú de confi guración de la operación
durante el funcionamiento en una sala.
Si el ajuste del caudal de la bomba es Máx. trab. (Serv. Max.), la unidad
establecerá el trabajo de la bomba en *Máxima velocidad de la bomba
(Máxima velocidad de la bomba) en el menú de confi guración del servicio durante
el funcionamiento en una sala.
3-4. Ajuste de operación
Calor
22. Tª de agua para calor ON
Establece la temperatura objetivo del agua para iniciar la función de
calefacción.
Curva compensación: La temperatura objetivo cambiará en función de la
temperatura ambiente exterior.
Directo: Ajuste directo de la temperatura del agua.
En sistemas de dos zonas, la temperatura del agua de las zonas 1 y 2 se
confi guran por separado.
23. Tª exterior para calor OFF
Establece la temperatura exterior a la que detener la calefacción.
El rango de valores es 5°C ~ 35°C
24. ∆T para calor ON
Establece la diferencia entre las temperaturas de salida y de retorno del agua
en el circuito para calefacción.
Al incrementar el intervalo de temperatura, se ahorra energía pero disminuye
el confort. Al disminuir el intervalo, disminuye el ahorro de energía pero
aumenta el confort.
El rango de valores es 1°C ~ 15°C
64
Ajuste inicial: No
Ajuste inicial: T
Ajuste inicial: curva compensación
Ajuste inicial: 24°C
Ajuste inicial: 5°C
Ajuste del sistema
Calor-Frio SW
Calefactor forzado
Forz. defrost
Señal de desescarche
Selecc. Confi r.
Ajuste del sistema
Calefactor forzado
Forz. defrost
Señal de desescarche
Caudal de bomba
Selecc. Confi r.
55°C
Temperatura de agua
caliente
35°C
-5°C
curva compensación
ON
OFF
24°C
Salida
Retorno
Salida — Retorno = 1°C ~ 15°C
12:00am,Lun
12:00am,Lun
Defi na los 4 puntos
de temperatura que
se muestran en el
diagrama.
Temperatura
15°C
exterior
