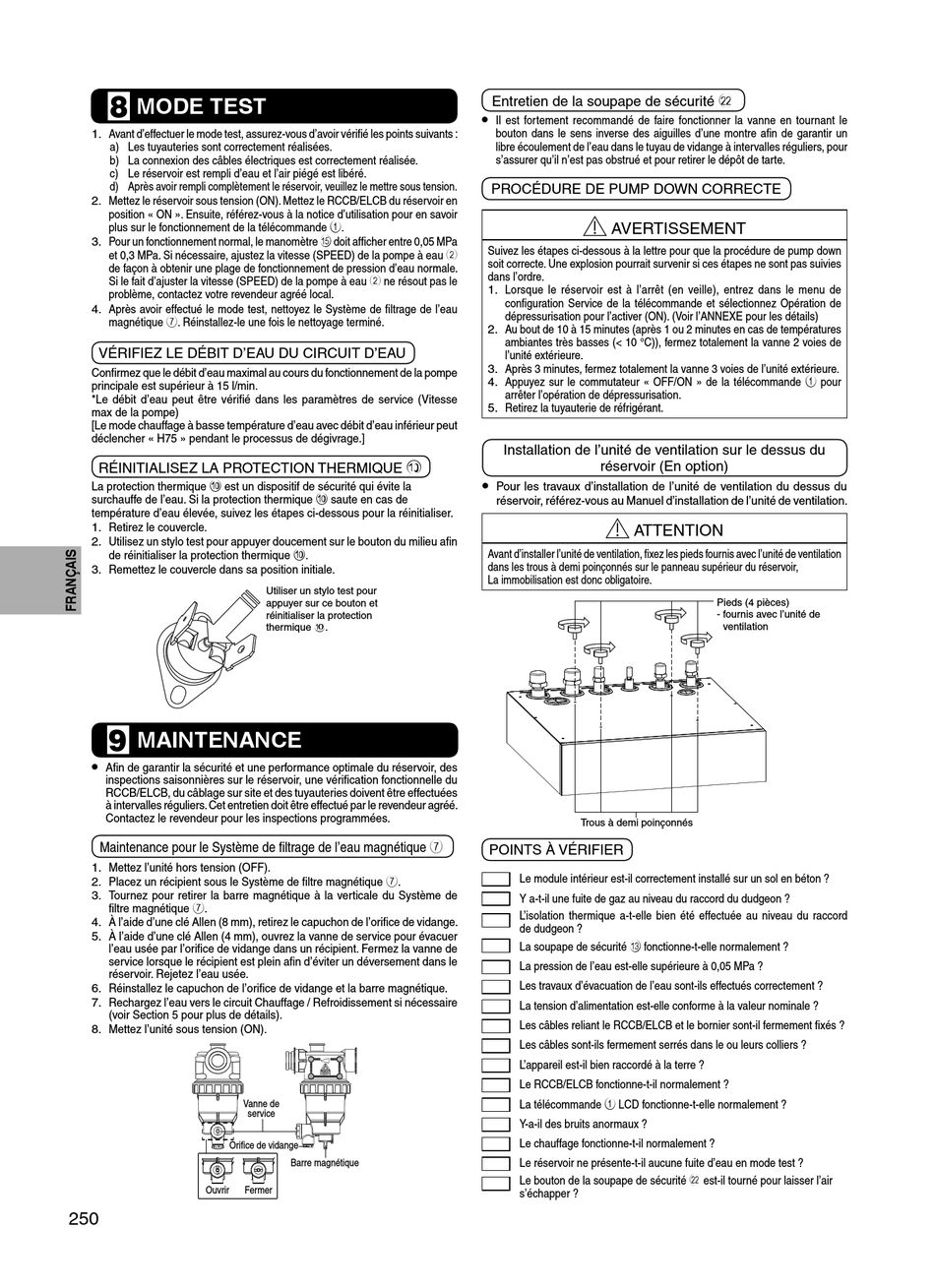

MODE TEST

8
1. Avant d'effectuer le mode test, assurez-vous d'avoir vérifi é les points suivants :
a) Les tuyauteries sont correctement réalisées.
b) La connexion des câbles électriques est correctement réalisée.
c) Le réservoir est rempli d'eau et l'air piégé est libéré.
d) Après avoir rempli complètement le réservoir, veuillez le mettre sous tension.
2. Mettez le réservoir sous tension (ON). Mettez le RCCB/ELCB du réservoir en
position « ON ». Ensuite, référez-vous à la notice d'utilisation pour en savoir
plus sur le fonctionnement de la télécommande 1.
3. Pour un fonctionnement normal, le manomètre e doit affi cher entre 0,05 MPa
et 0,3 MPa. Si nécessaire, ajustez la vitesse (SPEED) de la pompe à eau 2
de façon à obtenir une plage de fonctionnement de pression d'eau normale.
Si le fait d'ajuster la vitesse (SPEED) de la pompe à eau 2 ne résout pas le
problème, contactez votre revendeur agréé local.
4. Après avoir effectué le mode test, nettoyez le Système de fi ltrage de l'eau
magnétique 7. Réinstallez-le une fois le nettoyage terminé.
VÉRIFIEZ LE DÉBIT D'EAU DU CIRCUIT D'EAU
Confi rmez que le débit d'eau maximal au cours du fonctionnement de la pompe
principale est supérieur à 15 l/min.
*Le débit d'eau peut être vérifi é dans les paramètres de service (Vitesse
max de la pompe)
[Le mode chauffage à basse température d'eau avec débit d'eau inférieur peut
déclencher « H75 » pendant le processus de dégivrage.]
RÉINITIALISEZ LA PROTECTION THERMIQUE 0
La protection thermique 0 est un dispositif de sécurité qui évite la
surchauffe de l'eau. Si la protection thermique 0 saute en cas de
température d'eau élevée, suivez les étapes ci-dessous pour la réinitialiser.
1. Retirez le couvercle.
2. Utilisez un stylo test pour appuyer doucement sur le bouton du milieu afi n
de réinitialiser la protection thermique 0.
3. Remettez le couvercle dans sa position initiale.
MAINTENANCE
9
•
Afi n de garantir la sécurité et une performance optimale du réservoir, des
inspections saisonnières sur le réservoir, une vérifi cation fonctionnelle du
RCCB/ELCB, du câblage sur site et des tuyauteries doivent être effectuées
à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
Contactez le revendeur pour les inspections programmées.
Maintenance pour le Système de fi ltrage de l'eau magnétique 7
1. Mettez l'unité hors tension (OFF).
2. Placez un récipient sous le Système de fi ltre magnétique 7.
3. Tournez pour retirer la barre magnétique à la verticale du Système de
fi ltre magnétique 7.
4. À l'aide d'une clé Allen (8 mm), retirez le capuchon de l'orifi ce de vidange.
5. À l'aide d'une clé Allen (4 mm), ouvrez la vanne de service pour évacuer
l'eau usée par l'orifi ce de vidange dans un récipient. Fermez la vanne de
service lorsque le récipient est plein afi n d'éviter un déversement dans le
réservoir. Rejetez l'eau usée.
6. Réinstallez le capuchon de l'orifi ce de vidange et la barre magnétique.
7. Rechargez l'eau vers le circuit Chauffage / Refroidissement si nécessaire
(voir Section 5 pour plus de détails).
8. Mettez l'unité sous tension (ON).
Vanne de
Orifi ce de vidange
Ouvrir Fermer
250
Utiliser un stylo test pour
appuyer sur ce bouton et
réinitialiser la protection
thermique 0.
service
Barre magnétique
Entretien de la soupape de sécurité l
•
Il est fortement recommandé de faire fonctionner la vanne en tournant le
bouton dans le sens inverse des aiguilles d'une montre afi n de garantir un
libre écoulement de l'eau dans le tuyau de vidange à intervalles réguliers, pour
s'assurer qu'il n'est pas obstrué et pour retirer le dépôt de tarte.
PROCÉDURE DE PUMP DOWN CORRECTE
AVERTISSEMENT
Suivez les étapes ci-dessous à la lettre pour que la procédure de pump down
soit correcte. Une explosion pourrait survenir si ces étapes ne sont pas suivies
dans l'ordre.
1. Lorsque le réservoir est à l'arrêt (en veille), entrez dans le menu de
confi guration Service de la télécommande et sélectionnez Opération de
dépressurisation pour l'activer (ON). (Voir l'ANNEXE pour les détails)
2. Au bout de 10 à 15 minutes (après 1 ou 2 minutes en cas de températures
ambiantes très basses (< 10 °C)), fermez totalement la vanne 2 voies de
l'unité extérieure.
3. Après 3 minutes, fermez totalement la vanne 3 voies de l'unité extérieure.
4. Appuyez sur le commutateur « OFF/ON » de la télécommande 1 pour
arrêter l'opération de dépressurisation.
5. Retirez la tuyauterie de réfrigérant.
Installation de l'unité de ventilation sur le dessus du
réservoir (En option)
•
Pour les travaux d'installation de l'unité de ventilation du dessus du
réservoir, référez-vous au Manuel d'installation de l'unité de ventilation.
ATTENTION
Avant d'installer l'unité de ventilation, fi xez les pieds fournis avec l'unité de ventilation
dans les trous à demi poinçonnés sur le panneau supérieur du réservoir,
La immobilisation est donc obligatoire.
Trous à demi poinçonnés
POINTS À VÉRIFIER
Le module intérieur est-il correctement installé sur un sol en béton ?
Y a-t-il une fuite de gaz au niveau du raccord du dudgeon ?
L'isolation thermique a-t-elle bien été effectuée au niveau du raccord
de dudgeon ?
La soupape de sécurité c fonctionne-t-elle normalement ?
La pression de l'eau est-elle supérieure à 0,05 MPa ?
Les travaux d'évacuation de l'eau sont-ils effectués correctement ?
La tension d'alimentation est-elle conforme à la valeur nominale ?
Les câbles reliant le RCCB/ELCB et le bornier sont-il fermement fi xés ?
Les câbles sont-ils fermement serrés dans le ou leurs colliers ?
L'appareil est-il bien raccordé à la terre ?
Le RCCB/ELCB fonctionne-t-il normalement ?
La télécommande 1 LCD fonctionne-t-elle normalement ?
Y-a-il des bruits anormaux ?
Le chauffage fonctionne-t-il normalement ?
Le réservoir ne présente-t-il aucune fuite d'eau en mode test ?
Le bouton de la soupape de sécurité l est-il tourné pour laisser l'air
s'échapper ?
Pieds (4 pièces)
- fournis avec l'unité de
ventilation
