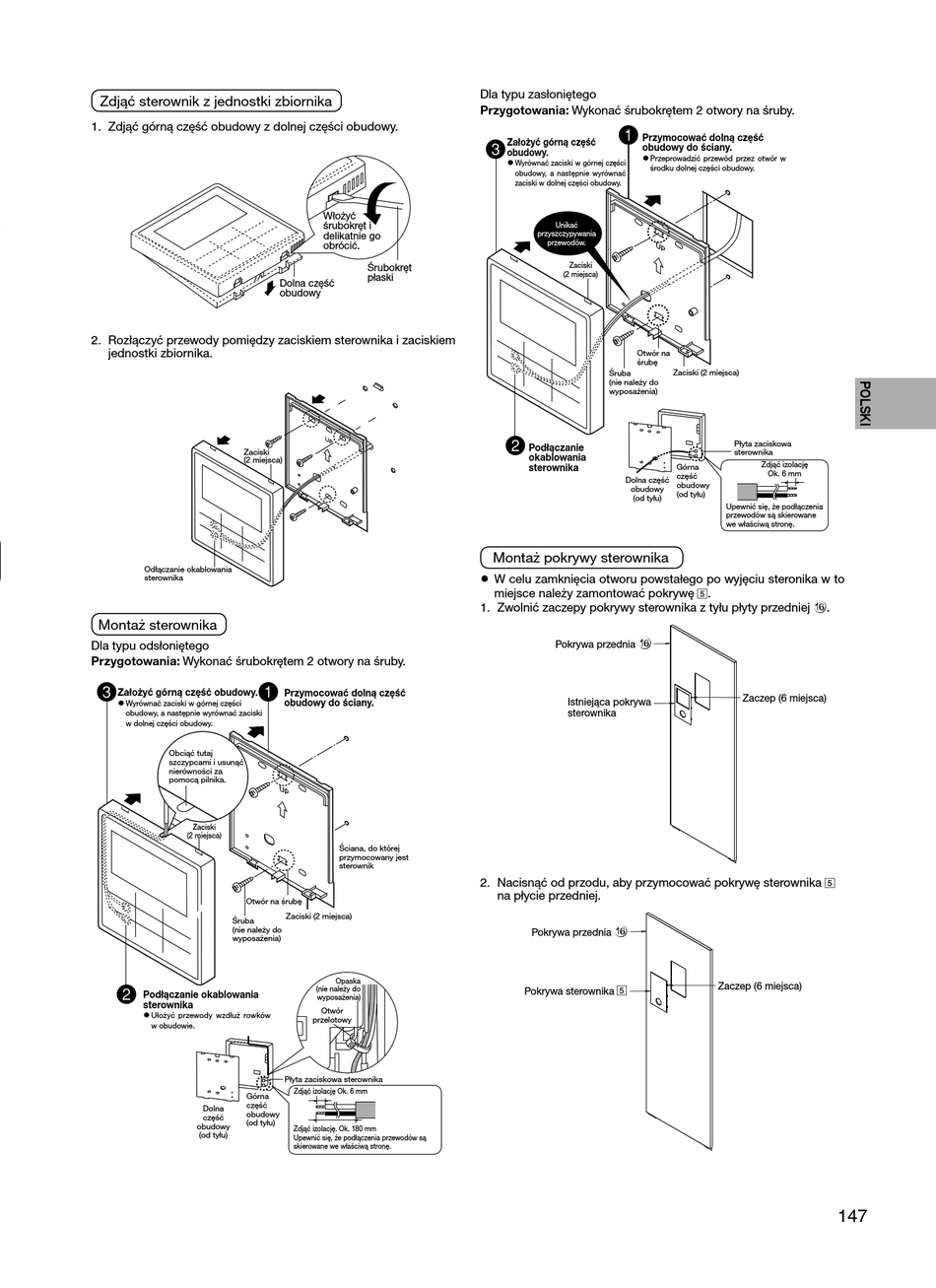

Zdjąć sterownik z jednostki zbiornika
1. Zdjąć górną część obudowy z dolnej części obudowy.
2. Rozłączyć przewody pomiędzy zaciskiem sterownika i zaciskiem
jednostki zbiornika.
Zaciski
(2 miejsca)
Odłączanie okablowania
sterownika
Montaż sterownika
Dla typu odsłoniętego
Przygotowania: Wykonać śrubokrętem 2 otwory na śruby.
Założyć górną część obudowy.
•
Wyrównać zaciski w górnej części
obudowy, a następnie wyrównać zaciski
w dolnej części obudowy.
Obciąć tutaj
szczypcami i usunąć
nierówności za
pomocą pilnika.
Zaciski
(2 miejsca)
Otwór na śrubę
Śruba
(nie należy do
wyposażenia)
Podłączanie okablowania
sterownika
•
Ułożyć przewody wzdłuż rowków
w obudowie.
Górna
część
Dolna
obudowy
część
(od tyłu)
obudowy
(od tyłu)
Włożyć
śrubokręt i
delikatnie go
obrócić.
Śrubokręt
płaski
Dolna część
obudowy
Przymocować dolną część
obudowy do ściany.
U P
Ściana, do której
przymocowany jest
sterownik
Zaciski (2 miejsca)
Opaska
(nie należy do
wyposażenia)
Otwór
przelotowy
Płyta zaciskowa sterownika
Zdjąć izolację Ok. 6 mm
Zdjąć izolację. Ok. 180 mm
Upewnić się, że podłączenia przewodów są
skierowane we właściwą stronę.
Dla typu zasłoniętego
Przygotowania: Wykonać śrubokrętem 2 otwory na śruby.
Przymocować dolną część
Założyć górną część
obudowy do ściany.
obudowy.
•
Przeprowadzić przewód przez otwór w
•
Wyrównać zaciski w górnej części
środku dolnej części obudowy.
obudowy, a następnie wyrównać
zaciski w dolnej części obudowy.
Unikać
przyszczypywania
przewodów.
U P
Zaciski
(2 miejsca)
Otwór na
śrubę
Śruba
(nie należy do
wyposażenia)
Podłączanie
okablowania
sterownika
Dolna część
obudowy
(od tyłu)
Montaż pokrywy sterownika
•
W celu zamknięcia otworu powstałego po wyjęciu steronika w to
miejsce należy zamontować pokrywę 5 .
1. Zwolnić zaczepy pokrywy sterownika z tyłu płyty przedniej f.
f
Pokrywa przednia
Istniejąca pokrywa
sterownika
2. Nacisnąć od przodu, aby przymocować pokrywę sterownika 5
na płycie przedniej.
f
Pokrywa przednia
5
Pokrywa sterownika
Zaciski (2 miejsca)
Płyta zaciskowa
sterownika
Zdjąć izolację
Górna
Ok. 6 mm
część
obudowy
(od tyłu)
Upewnić się, że podłączenia
przewodów są skierowane
we właściwą stronę.
Zaczep (6 miejsca)
Zaczep (6 miejsca)
