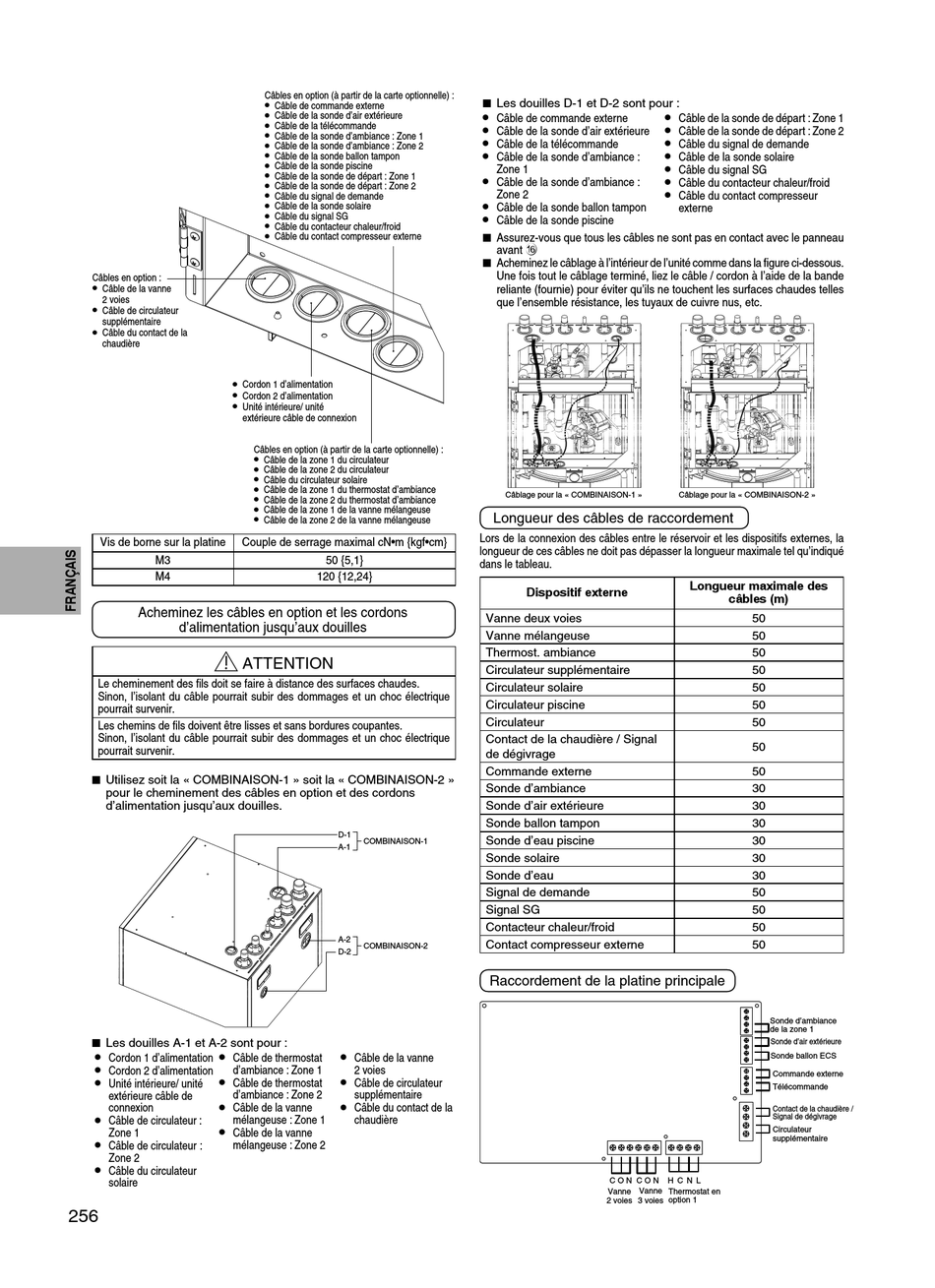

Panasonic R32 Installationsanleitung Seite 256

Câbles en option :
•
Câble de la vanne
2 voies
•
Câble de circulateur
supplémentaire
•
Câble du contact de la
chaudière
•
Cordon 1 d'alimentation
•
Cordon 2 d'alimentation
•
Unité intérieure/ unité
extérieure câble de connexion
Vis de borne sur la platine Couple de serrage maximal cN•m {kgf•cm}
M3
M4
Acheminez les câbles en option et les cordons
d'alimentation jusqu'aux douilles
ATTENTION
Le cheminement des fi ls doit se faire à distance des surfaces chaudes.
Sinon, l'isolant du câble pourrait subir des dommages et un choc électrique
pourrait survenir.
Les chemins de fi ls doivent être lisses et sans bordures coupantes.
Sinon, l'isolant du câble pourrait subir des dommages et un choc électrique
pourrait survenir.
 
Utilisez soit la « COMBINAISON-1 » soit la « COMBINAISON-2 »
pour le cheminement des câbles en option et des cordons
d'alimentation jusqu'aux douilles.
  Les douilles A-1 et A-2 sont pour :
• •
Cordon 1 d'alimentation Câble de thermostat
•
Cordon 2 d'alimentation d'ambiance : Zone 1
•
•
Câble de thermostat
Unité intérieure/ unité
d'ambiance : Zone 2
extérieure câble de
•
connexion Câble de la vanne
•
mélangeuse : Zone 1
Câble de circulateur :
•
Zone 1 Câble de la vanne
•
mélangeuse : Zone 2
Câble de circulateur :
Zone 2
•
Câble du circulateur
solaire
256
Câbles en option (à partir de la carte optionnelle) :
•
Câble de commande externe
•
Câble de la sonde d'air extérieure
•
Câble de la télécommande
•
Câble de la sonde d'ambiance : Zone 1
•
Câble de la sonde d'ambiance : Zone 2
•
Câble de la sonde ballon tampon
•
Câble de la sonde piscine
•
Câble de la sonde de départ : Zone 1
•
Câble de la sonde de départ : Zone 2
•
Câble du signal de demande
•
Câble de la sonde solaire
•
Câble du signal SG
•
Câble du contacteur chaleur/froid
•
Câble du contact compresseur externe
Câbles en option (à partir de la carte optionnelle) :
•
Câble de la zone 1 du circulateur
•
Câble de la zone 2 du circulateur
•
Câble du circulateur solaire
•
Câble de la zone 1 du thermostat d'ambiance
•
Câble de la zone 2 du thermostat d'ambiance
•
Câble de la zone 1 de la vanne mélangeuse
•
Câble de la zone 2 de la vanne mélangeuse
50 {5,1}
120 {12,24}
D-1
COMBINAISON-1
A-1
A-2
COMBINAISON-2
D-2
•
Câble de la vanne
2 voies
•
Câble de circulateur
supplémentaire
•
Câble du contact de la
chaudière
  Les douilles D-1 et D-2 sont pour :
•
Câble de commande externe
•
Câble de la sonde d'air extérieure
•
Câble de la télécommande
•
Câble de la sonde d'ambiance :
Zone 1
•
Câble de la sonde d'ambiance :
Zone 2
•
Câble de la sonde ballon tampon
•
Câble de la sonde piscine
  Assurez-vous que tous les câbles ne sont pas en contact avec le panneau
avant f
  Acheminez le câblage à l'intérieur de l'unité comme dans la fi gure ci-dessous.
Une fois tout le câblage terminé, liez le câble / cordon à l'aide de la bande
reliante (fournie) pour éviter qu'ils ne touchent les surfaces chaudes telles
que l'ensemble résistance, les tuyaux de cuivre nus, etc.
Câblage pour la « COMBINAISON-1 »
Longueur des câbles de raccordement
Lors de la connexion des câbles entre le réservoir et les dispositifs externes, la
longueur de ces câbles ne doit pas dépasser la longueur maximale tel qu'indiqué
dans le tableau.
Dispositif externe
Vanne deux voies
Vanne mélangeuse
Thermost. ambiance
Circulateur supplémentaire
Circulateur solaire
Circulateur piscine
Circulateur
Contact de la chaudière / Signal
de dégivrage
Commande externe
Sonde d'ambiance
Sonde d'air extérieure
Sonde ballon tampon
Sonde d'eau piscine
Sonde solaire
Sonde d'eau
Signal de demande
Signal SG
Contacteur chaleur/froid
Contact compresseur externe
Raccordement de la platine principale
C O N C O N
Vanne
Vanne
2 voies 3 voies
•
Câble de la sonde de départ : Zone 1
•
Câble de la sonde de départ : Zone 2
•
Câble du signal de demande
•
Câble de la sonde solaire
•
Câble du signal SG
•
Câble du contacteur chaleur/froid
•
Câble du contact compresseur
externe
Câblage pour la « COMBINAISON-2 »
Longueur maximale des
câbles (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Sonde d'ambiance
de la zone 1
Sonde d'air extérieure
Sonde ballon ECS
Commande externe
Télécommande
Contact de la chaudière /
Signal de dégivrage
Circulateur
supplémentaire
H C N L
Thermostat en
option 1
