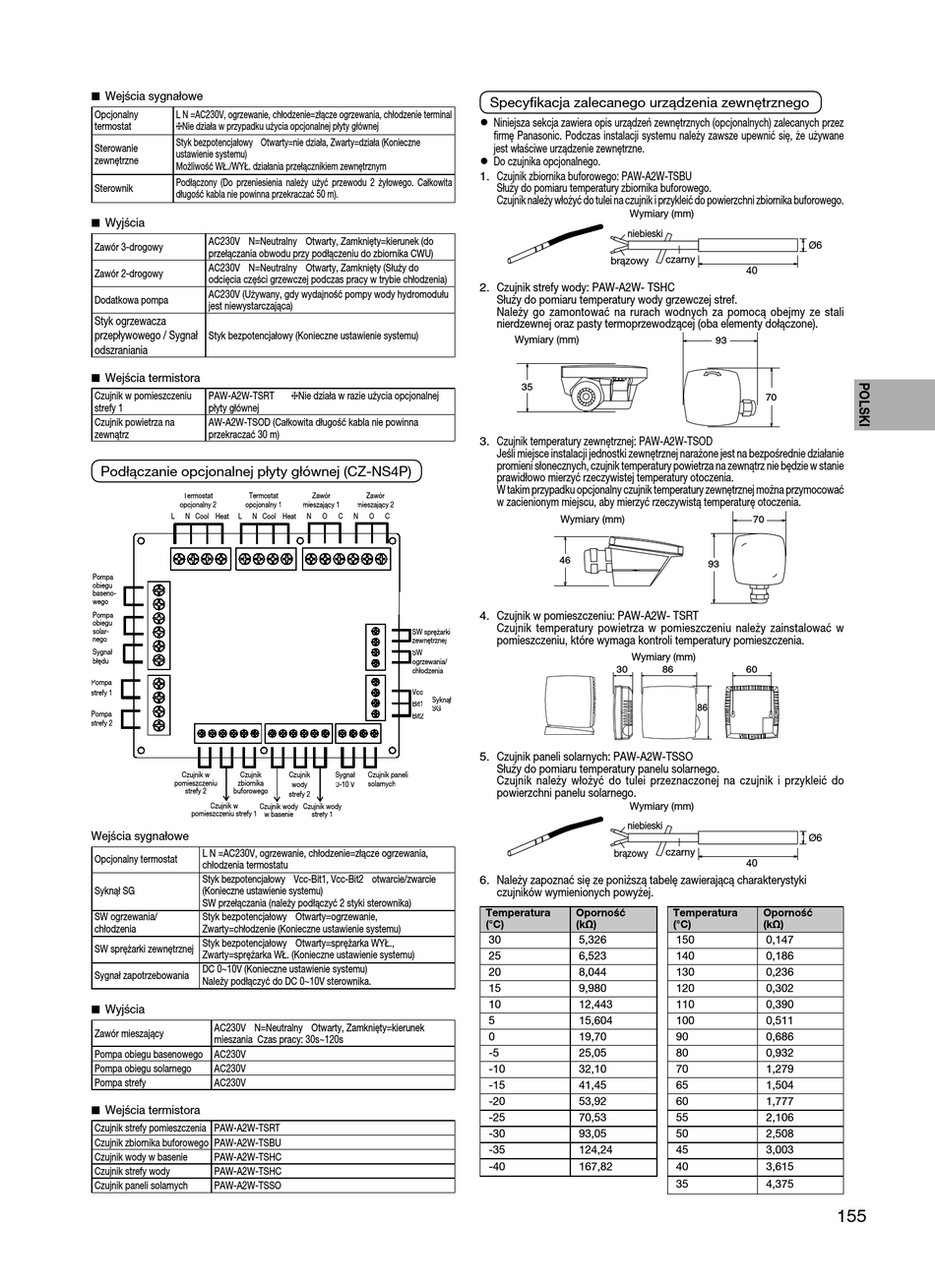

  Wejścia sygnałowe
Opcjonalny L N =AC230V, ogrzewanie, chłodzenie=złącze ogrzewania, chłodzenie terminal
Nie działa w przypadku użycia opcjonalnej płyty głównej
termostat
Styk bezpotencjałowy Otwarty=nie działa, Zwarty=działa (Konieczne
Sterowanie
ustawienie systemu)
zewnętrzne
Możliwość WŁ./WYŁ. działania przełącznikiem zewnętrznym
Podłączony (Do przeniesienia należy użyć przewodu 2 żyłowego. Całkowita
Sterownik
długość kabla nie powinna przekraczać 50 m).
  Wyjścia
AC230V N=Neutralny Otwarty, Zamknięty=kierunek (do
Zawór 3-drogowy
przełączania obwodu przy podłączeniu do zbiornika CWU)
AC230V N=Neutralny Otwarty, Zamknięty (Służy do
Zawór 2-drogowy
odcięcia części grzewczej podczas pracy w trybie chłodzenia)
AC230V (Używany, gdy wydajność pompy wody hydromodułu
Dodatkowa pompa
jest niewystarczająca)
Styk ogrzewacza
przepływowego / Sygnał Styk bezpotencjałowy (Konieczne ustawienie systemu)
odszraniania
  Wejścia termistora
Czujnik w pomieszczeniu PAW-A2W-TSRT
strefy 1 płyty głównej
Czujnik powietrza na AW-A2W-TSOD (Całkowita długość kabla nie powinna
zewnątrz przekraczać 30 m)
Podłączanie opcjonalnej płyty głównej (CZ-NS4P)
Termostat Termostat
opcjonalny 2 opcjonalny 1
L N Cool Heat L N Cool Heat
Pompa
obiegu
baseno-
wego
Pompa
obiegu
solar-
nego
Sygnał
błędu
Pompa
strefy 1
Pompa
strefy 2
Czujnik w Czujnik
pomieszczeniu zbiornika
strefy 2 buforowego
Czujnik w
Czujnik wody
pomieszczeniu strefy 1 w basenie
Wejścia sygnałowe
L N =AC230V, ogrzewanie, chłodzenie=złącze ogrzewania,
Opcjonalny termostat
chłodzenia termostatu
Styk bezpotencjałowy Vcc-Bit1, Vcc-Bit2 otwarcie/zwarcie
Syknął SG (Konieczne ustawienie systemu)
SW przełączania (należy podłączyć 2 styki sterownika)
SW ogrzewania/ Styk bezpotencjałowy Otwarty=ogrzewanie,
chłodzenia Zwarty=chłodzenie (Konieczne ustawienie systemu)
Styk bezpotencjałowy Otwarty=sprężarka WYŁ.,
SW sprężarki zewnętrznej
Zwarty=sprężarka WŁ. (Konieczne ustawienie systemu)
DC 0~10V (Konieczne ustawienie systemu)
Sygnał zapotrzebowania
Należy podłączyć do DC 0~10V sterownika.
  Wyjścia
AC230V N=Neutralny Otwarty, Zamknięty=kierunek
Zawór mieszający
mieszania Czas pracy: 30s~120s
Pompa obiegu basenowego AC230V
Pompa obiegu solarnego AC230V
Pompa strefy AC230V
  Wejścia termistora
Czujnik strefy pomieszczenia PAW-A2W-TSRT
Czujnik zbiornika buforowego PAW-A2W-TSBU
Czujnik wody w basenie PAW-A2W-TSHC
Czujnik strefy wody PAW-A2W-TSHC
Czujnik paneli solarnych PAW-A2W-TSSO
Nie działa w razie użycia opcjonalnej
Zawór Zawór
mieszający 1 mieszający 2
N O C N O C
SW sprężarki
zewnętrznej
SW
ogrzewania/
chłodzenia
Vcc
Syknął
Bit1
SG
Bit2
Czujnik Sygnał Czujnik paneli
solarnych
wody 0-10 V
strefy 2
Czujnik wody
strefy 1
Specyfi kacja zalecanego urządzenia zewnętrznego
•
Niniejsza sekcja zawiera opis urządzeń zewnętrznych (opcjonalnych) zalecanych przez
fi rmę Panasonic. Podczas instalacji systemu należy zawsze upewnić się, że używane
jest właściwe urządzenie zewnętrzne.
•
Do czujnika opcjonalnego.
1. Czujnik zbiornika buforowego: PAW-A2W-TSBU
Służy do pomiaru temperatury zbiornika buforowego.
Czujnik należy włożyć do tulei na czujnik i przykleić do powierzchni zbiornika buforowego.
Wymiary (mm)
niebieski
brązowy
2. Czujnik strefy wody: PAW-A2W- TSHC
Służy do pomiaru temperatury wody grzewczej stref.
Należy go zamontować na rurach wodnych za pomocą obejmy ze stali
nierdzewnej oraz pasty termoprzewodzącej (oba elementy dołączone).
Wymiary (mm)
35
3. Czujnik temperatury zewnętrznej: PAW-A2W-TSOD
Jeśli miejsce instalacji jednostki zewnętrznej narażone jest na bezpośrednie działanie
promieni słonecznych, czujnik temperatury powietrza na zewnątrz nie będzie w stanie
prawidłowo mierzyć rzeczywistej temperatury otoczenia.
W takim przypadku opcjonalny czujnik temperatury zewnętrznej można przymocować
w zacienionym miejscu, aby mierzyć rzeczywistą temperaturę otoczenia.
Wymiary (mm)
46
4. Czujnik w pomieszczeniu: PAW-A2W- TSRT
Czujnik temperatury powietrza w pomieszczeniu należy zainstalować w
pomieszczeniu, które wymaga kontroli temperatury pomieszczenia.
Wymiary (mm)
30
5. Czujnik paneli solarnych: PAW-A2W-TSSO
Służy do pomiaru temperatury panelu solarnego.
Czujnik należy włożyć do tulei przeznaczonej na czujnik i przykleić do
powierzchni panelu solarnego.
Wymiary (mm)
niebieski
brązowy
6. Należy zapoznać się ze poniższą tabelę zawierającą charakterystyki
czujników wymienionych powyżej.
Temperatura Oporność
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
Ø6
czarny
40
93
70
70
93
86 60
86
Ø6
czarny
40
Temperatura Oporność
(°C) (kΩ)
150 0,147
140 0,186
130 0,236
120 0,302
110 0,390
100 0,511
90 0,686
80 0,932
70 1,279
65 1,504
60 1,777
55 2,106
50 2,508
45 3,003
40 3,615
35 4,375
155
