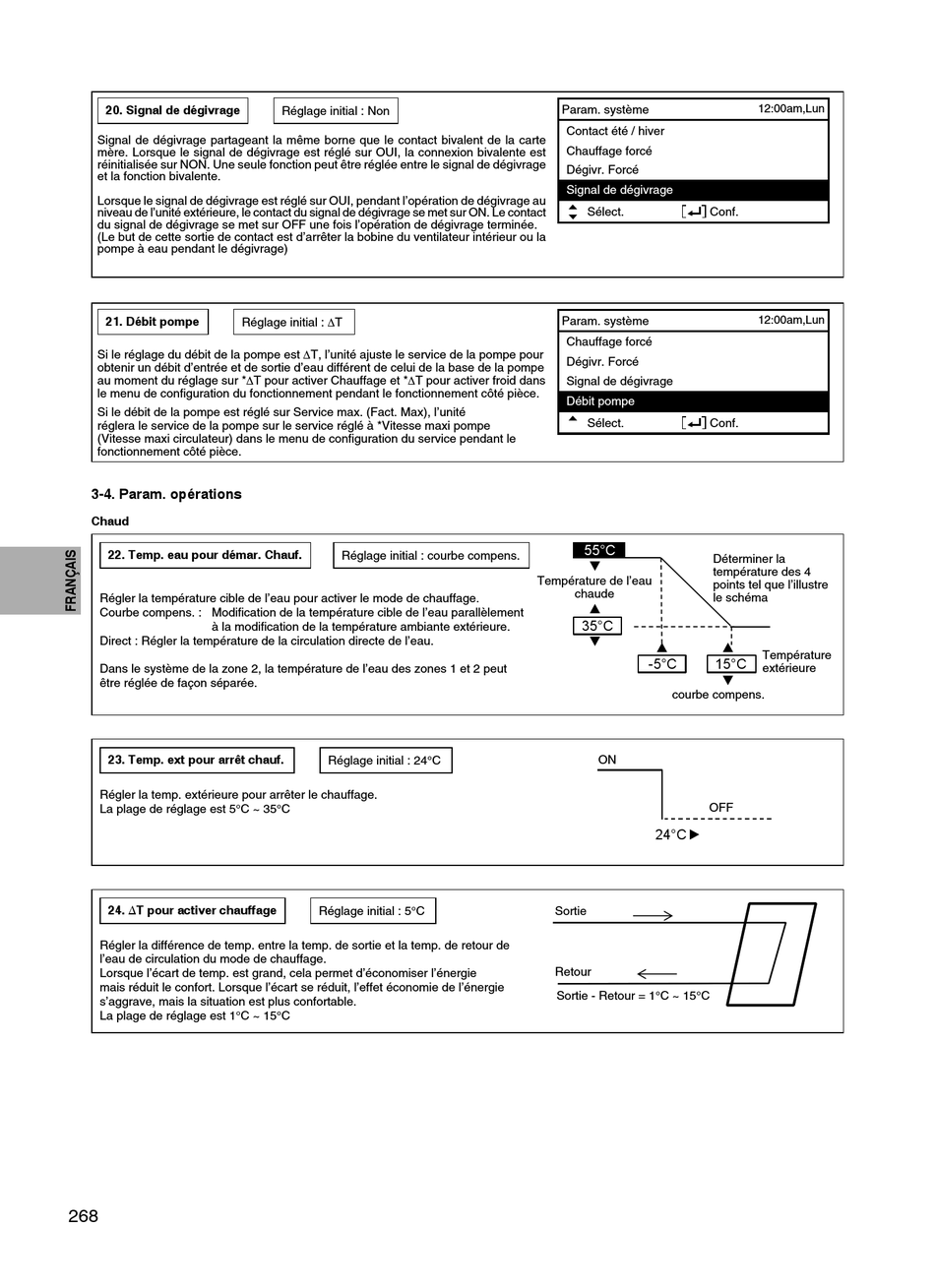

20. Signal de dégivrage
Signal de dégivrage partageant la même borne que le contact bivalent de la carte
mère. Lorsque le signal de dégivrage est réglé sur OUI, la connexion bivalente est
réinitialisée sur NON. Une seule fonction peut être réglée entre le signal de dégivrage
et la fonction bivalente.
Lorsque le signal de dégivrage est réglé sur OUI, pendant l'opération de dégivrage au
niveau de l'unité extérieure, le contact du signal de dégivrage se met sur ON. Le contact
du signal de dégivrage se met sur OFF une fois l'opération de dégivrage terminée.
(Le but de cette sortie de contact est d'arrêter la bobine du ventilateur intérieur ou la
pompe à eau pendant le dégivrage)
21. Débit pompe Réglage initial : T
Si le réglage du débit de la pompe est T, l'unité ajuste le service de la pompe pour
obtenir un débit d'entrée et de sortie d'eau différent de celui de la base de la pompe
au moment du réglage sur *T pour activer Chauffage et *T pour activer froid dans
le menu de confi guration du fonctionnement pendant le fonctionnement côté pièce.
Si le débit de la pompe est réglé sur Service max. (Fact. Max), l'unité
réglera le service de la pompe sur le service réglé à *Vitesse maxi pompe
(Vitesse maxi circulateur) dans le menu de confi guration du service pendant le
fonctionnement côté pièce.
3-4. Param. opérations
Chaud
22. Temp. eau pour démar. Chauf.
Régler la température cible de l'eau pour activer le mode de chauffage.
Courbe compens. : Modifi cation de la température cible de l'eau parallèlement
à la modifi cation de la température ambiante extérieure.
Direct : Régler la température de la circulation directe de l'eau.
Dans le système de la zone 2, la température de l'eau des zones 1 et 2 peut
être réglée de façon séparée.
23. Temp. ext pour arrêt chauf.
Régler la temp. extérieure pour arrêter le chauffage.
La plage de réglage est 5°C ~ 35°C
24. ∆T pour activer chauffage
Régler la différence de temp. entre la temp. de sortie et la temp. de retour de
l'eau de circulation du mode de chauffage.
Lorsque l'écart de temp. est grand, cela permet d'économiser l'énergie
mais réduit le confort. Lorsque l'écart se réduit, l'effet économie de l'énergie
s'aggrave, mais la situation est plus confortable.
La plage de réglage est 1°C ~ 15°C
268
Réglage initial : Non
Réglage initial : courbe compens.
Réglage initial : 24°C
Réglage initial : 5°C
Param. système
Contact été / hiver
Chauffage forcé
Dégivr. Forcé
Signal de dégivrage
Sélect. Conf.
Param. système
Chauffage forcé
Dégivr. Forcé
Signal de dégivrage
Débit pompe
Sélect. Conf.
55°C
Déterminer la
température des 4
Température de l'eau
points tel que l'illustre
chaude
le schéma
35°C
-5°C
courbe compens.
ON
OFF
24°C
Sortie
Retour
Sortie - Retour = 1°C ~ 15°C
12:00am,Lun
12:00am,Lun
Température
15°C
extérieure
