SYSTEMKALIBRIERUNG
18 SYSTEMKALIBRIERUNG
18.1
Couch/ Linearbeschleuniger-Koordinatensystem
Überblick
Allgemeines
Um dem Patientenpositionierungssystem ExacTrac genaue Informationen über die aktuelle
Patientenposition bereitzustellen, werden Bewegung und Winkelstellung von Couch und
Linearbeschleuniger mithilfe eines dreidimensionalen Koordinatensystems, das der IEC 61217
entspricht, beschrieben.
ExacTrac mit Linearbeschleuniger
Definition der Achsen
Achse
Ursprung (0,0,0)
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
Funktion
Der Ursprung ist das Isozentrum des Linearbeschleunigers und liegt am
Schnittpunkt zwischen der Rotationsachse der Gantry und der Rotationsach-
se der Couch.
Die vertikale Achse, die senkrecht zur Ebene des Couch Top (Neigungswinkel
Z-Achse
0°) durch den Ursprung verläuft. Der Achsenabschnitt oberhalb des Ur-
sprungs ist positiv, der Abschnitt unterhalb des Ursprungs ist negativ.
Z
Y
O

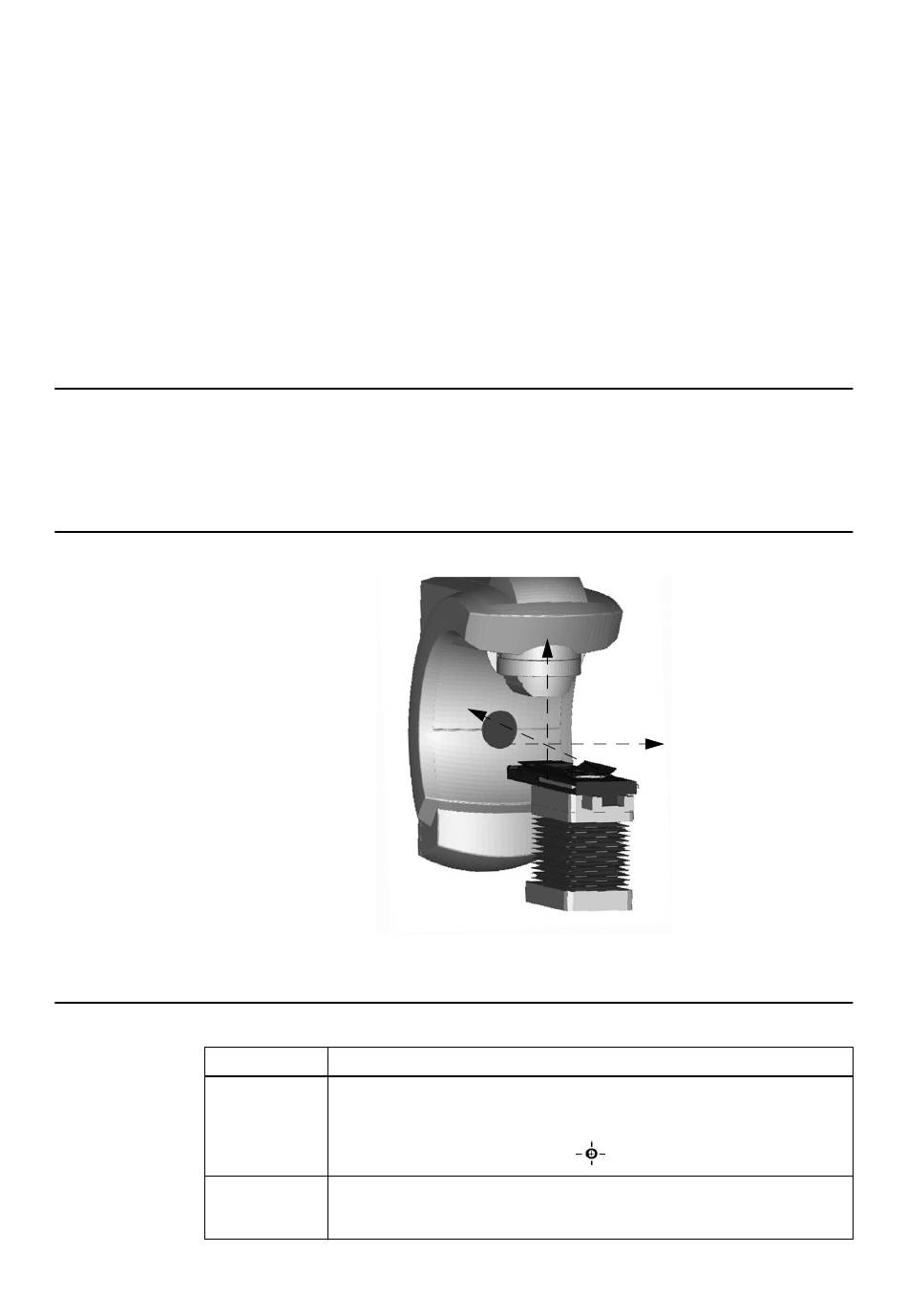

Abbildung 140
X
315
