Winston-Lutz-Test: Erkennung der Pointer-Kugel
Überprüfen der Genauigkeit
Schritte
1.
2.
3.
4.
Wenn die berechnete Abweichung über 0,7 mm beträgt, muss das System erneut kalibriert
und im Anschluss der Erkennungstest mit der Pointer-Kugel wiederholt werden. Wenn die
Abweichung dann noch immer bei über 0,7 mm liegt, wenden Sie sich an den Brainlab-
Kundendienst.
348
Wenn die Kugel in den Röntgenansichten nicht automatisch mit einem Fadenkreuz mar-
kiert wird, verwenden Sie die Funktion Search und legen Sie den benötigten Kugelradius
fest, um die Kugel zu finden.
Vergrößern Sie die Röntgenansichten nach Bedarf mithilfe der Zoomfunktion und positio-
nieren Sie die erkannte Kugel mithilfe der Funktion zum Verschieben in der Mitte der
Röntgenansichten.
Die Mitte der erkannten Kugel wird durch ein grünes Fadenkreuz markiert.
• Das während der Röntgenkalibrierung definierte Isozentrum (siehe Seite 324) wird
durch ein blaues Fadenkreuz markiert.
• Jegliche Abweichung zwischen dem geplanten Behandlungsisozentrum und dem kalib-
rierten Isozentrum wird unterhalb der Röntgenansichten in Form von 2D- und 3D-Ver-
satzwerten angezeigt. Ein Wert über 0,7 mm kann auf eine falsche Erkennung der Ku-
gel im Bild oder auf eine inkonsistente Kalibrierung hinweisen.
• Der Wert Reconst. gibt den Abstand zwischen den Projektionslinien des linken und
rechten Röntgenbilds im dreidimensionalen Raum an. Ein hoher Wert zeigt an, dass
das System unter Umständen erneut kalibriert werden muss.
Schließen Sie die Seite für den Winston-Lutz-Test, indem Sie Finish drücken.

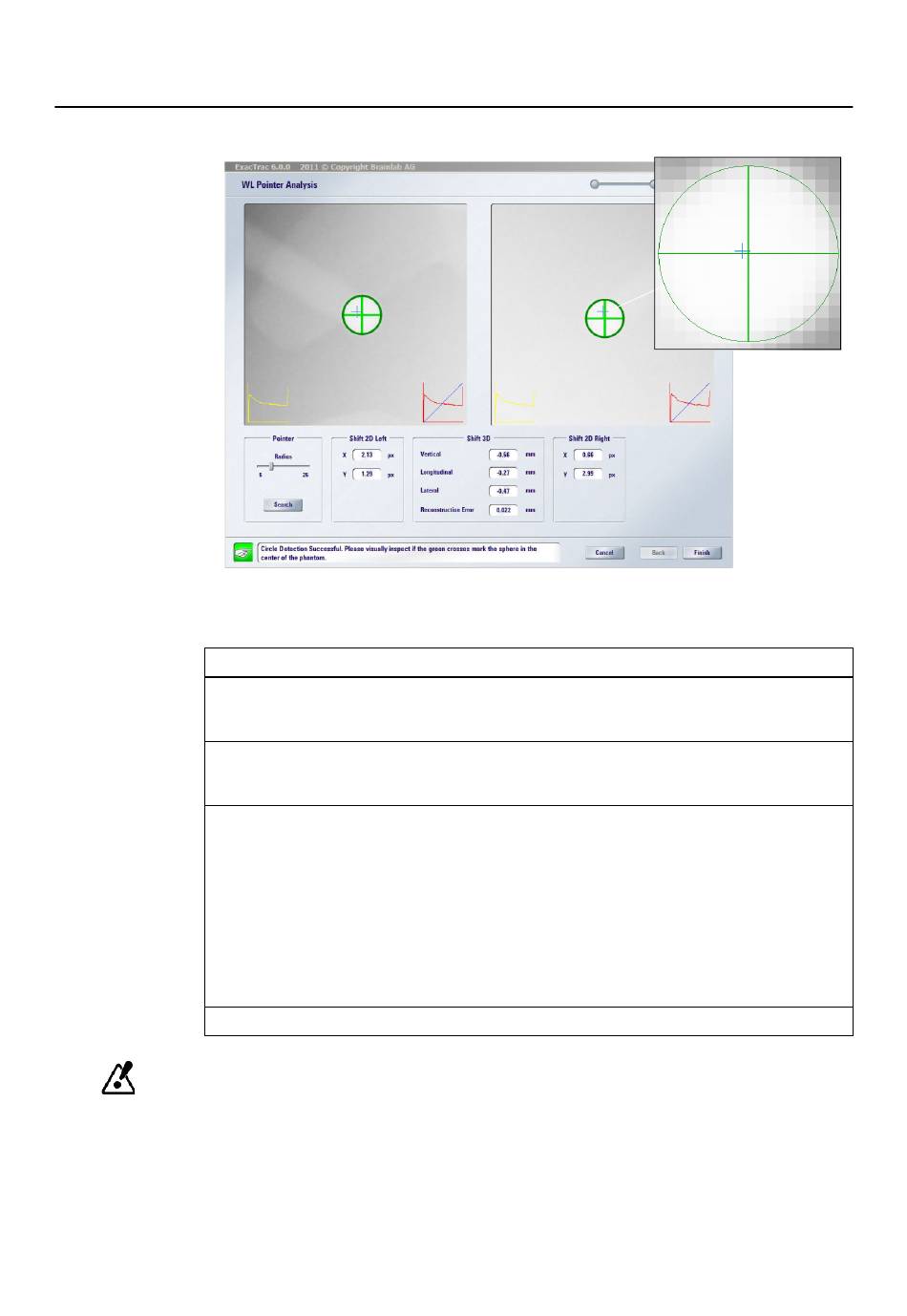

Abbildung 154
