Elektronik des ExacTrac-Systems
3.3.3

Bedienkonsolen von ExacTrac

Allgemeines
Der Schrank der ExacTrac-Workstation enthält neben der Workstation und den Netzkabeln noch
verschiedene Bedien- und Anschlussfelder.

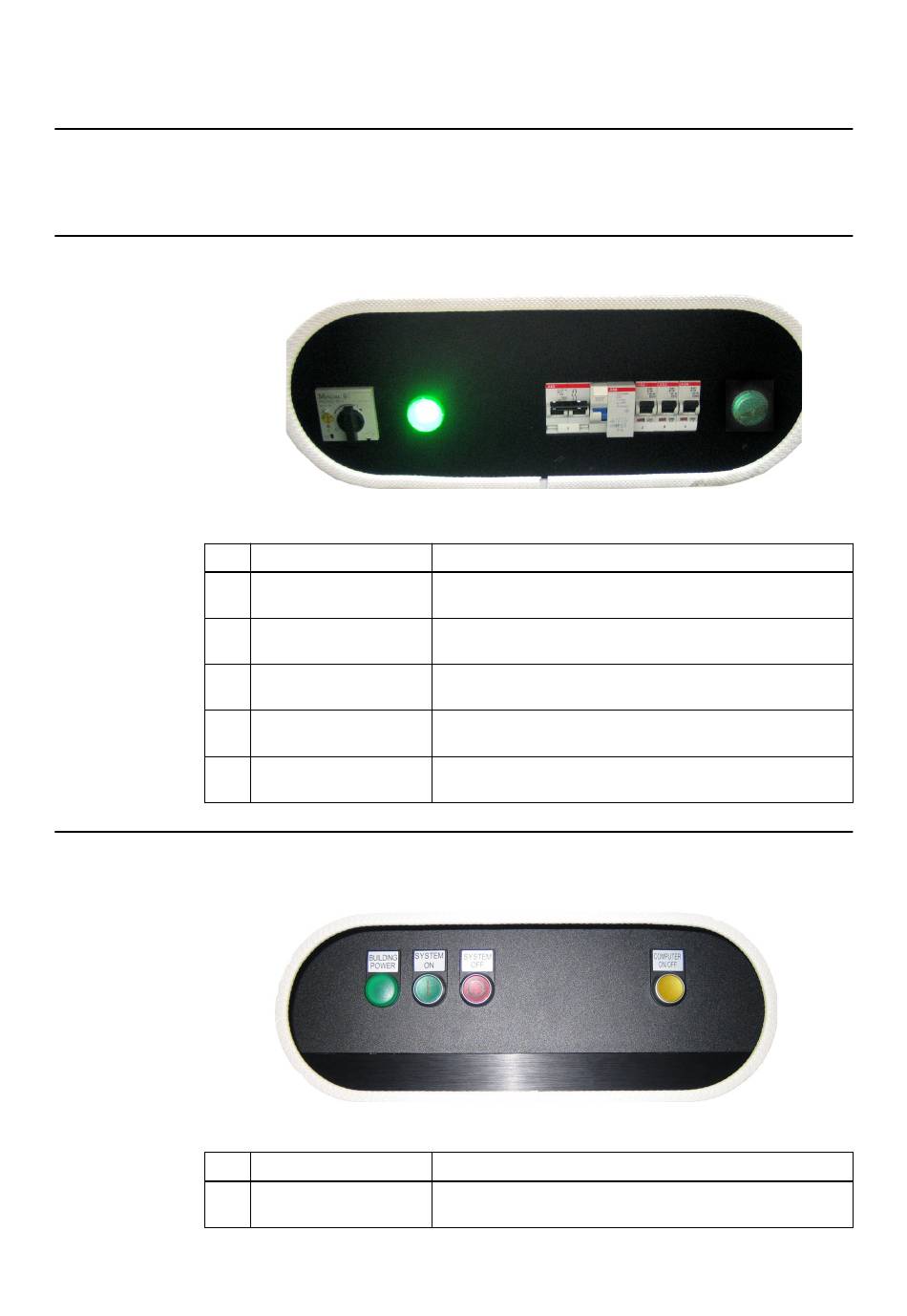

Steuerschalttafel des Trenntransformators
Nr.
①
②
③
④
⑤
Bedienkonsole des ExacTrac-Systems
Nr.
①
66
① ②
Komponente
Sicherungsschalter für
Netzeingang
Anzeige BUILDING
POWER
Fehlerstromschutzschal-
ter
Sicherungsschalter
Anzeige SYSTEM AN
① ②
Komponente
Anzeige BUILDING
POWER
③
Abbildung 25
Funktion
Reguliert die Verfügbarkeit der Gebäudestromversorgung des
Systems.
Zeigt an, ob die Gebäudestromversorgung verfügbar ist.
Bietet Schutz vor Erdableitströmen.
Bieten Schutz vor einer Überlast in den einzelnen Stromkrei-
sen.
Wenn das System über die Systembedienkonsole eingeschal-
tet wurde (siehe nachstehend), leuchtet diese Anzeige auf.
③
Abbildung 26
Funktion
Leuchtet auf, wenn die Gebäudestromversorgung verfügbar
ist.
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
④
⑤
④
