Cone Beam-CT/CT-Fusion
Schritte
3.
4.
236

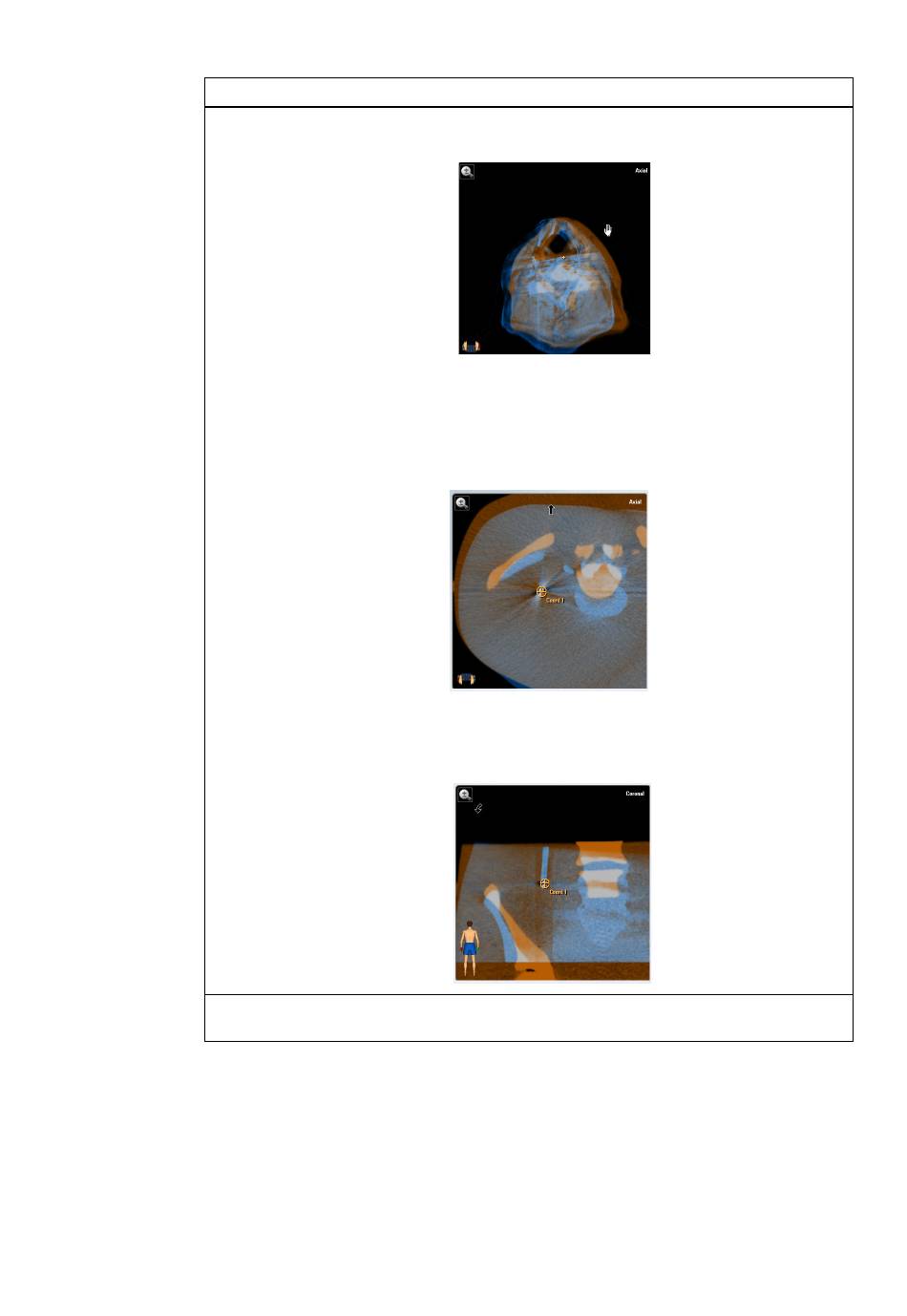

Wenn Sie den Mauszeiger in der Mitte der Ansicht platzieren, wird ein Handsymbol ein-
geblendet ①, mit dem Sie das Bild beliebig verschieben können.
Wenn Sie den Mauszeiger am Rand einer Ansicht (mittig) platzieren, wird der Mauszeiger
als Pfeil angezeigt ②. Mit jedem Klick mit der linken Maustaste wird der Fusionsbereich
ein kleines Stück verschoben. Der Pfeil gibt die Richtung an, in die die Verschiebung er-
folgt. Die Größe der mit jedem Mausklick vorgenommenen translatorischen Verschiebung
hängt vom aktuellen Vergrößerungsfaktor ab. Je höher der Vergrößerungsfaktor, desto
kleiner die Verschiebung.
Wenn Sie den Mauszeiger in der Ecke einer Ansicht platzieren, wird der Mauszeiger als
gebogener Pfeil angezeigt ③. Mit jedem Klick mit der linken Maustaste wird der Fusions-
bereich um ein kleines Stück gedreht. Der Pfeil gibt die Richtung der Drehung in der aus-
gewählten Ansicht an.
Wenn Sie einen Bilddatensatz anpassen, wird auch der andere Bilddatensatz entspre-
chend geändert, um sicherzustellen, dass beide Ansichten korrelieren.
①
②
③
