Brainlab EXACTRAC Version 6.0 Benutzerhandbuch Seite 350

Winston-Lutz-Test: Erkennung der Pointer-Kugel
Schritte
2.
3.
Überprüfen der Genauigkeit
Bei Verwendung eines Doppelgenerators (siehe Seite 86) werden die Röntgenbildaufnahme und
Kugelerkennung auf derselben Seite durchgeführt.
Schritte
1.
2.
3.
4.
Die in diesem Test ermittelten Abweichungen sind repräsentativ für die Genauigkeit, mit
der während der Patientenbehandlung gerechnet werden kann. Wenn die angezeigten
Abweichungen über den zulässigen Werten liegen, muss das System neu kalibriert werden,
bevor Patientenbehandlungen durchgeführt werden dürfen.
350
Die kalibrierte Position des Isozentrums ist jeweils mit einem blauen Fadenkreuz markiert.
Wenn das aufgenommene Bild zufriedenstellend ist (die Kugel sollte zumindest etwas
sichtbar sein), klicken Sie auf Next.
Wenn die Kugel in den Röntgenansichten nicht automatisch mit einem Fadenkreuz mar-
kiert wird, verwenden Sie die Funktion Search und legen Sie den benötigten Kugelradius
fest, um die Kugel zu finden.
Vergrößern Sie die Röntgenansichten nach Bedarf mithilfe der Zoomfunktion und positio-
nieren Sie die erkannte Kugel mithilfe der Funktion zum Verschieben in der Mitte der
Röntgenansichten.
Das geplante Behandlungsisozentrum wird durch ein grünes Fadenkreuz markiert.
• Das während der Röntgenkalibrierung definierte Isozentrum (siehe Seite 324) wird
durch ein blaues Fadenkreuz markiert.
• Jegliche Abweichung zwischen dem geplanten Behandlungsisozentrum und dem kalib-
rierten Isozentrum wird unterhalb der Röntgenansichten in Form von 2D- und 3D-Ver-
satzwerten angezeigt. Ein Wert über 1,5 mm kann auf eine falsche Erkennung der Ku-
gel im Bild oder auf eine inkonsistente Kalibrierung hinweisen.
• Der Wert Reconst. gibt den Abstand zwischen den Projektionslinien des linken und
rechten Röntgenbilds im dreidimensionalen Raum an. Ein hoher Wert zeigt an, dass
das System unter Umständen erneut kalibriert werden muss oder dass die Kugel in ei-
nem oder beiden Bildern nicht korrekt erkannt wurde.
Schließen Sie die Seite durch Drücken von Finish.

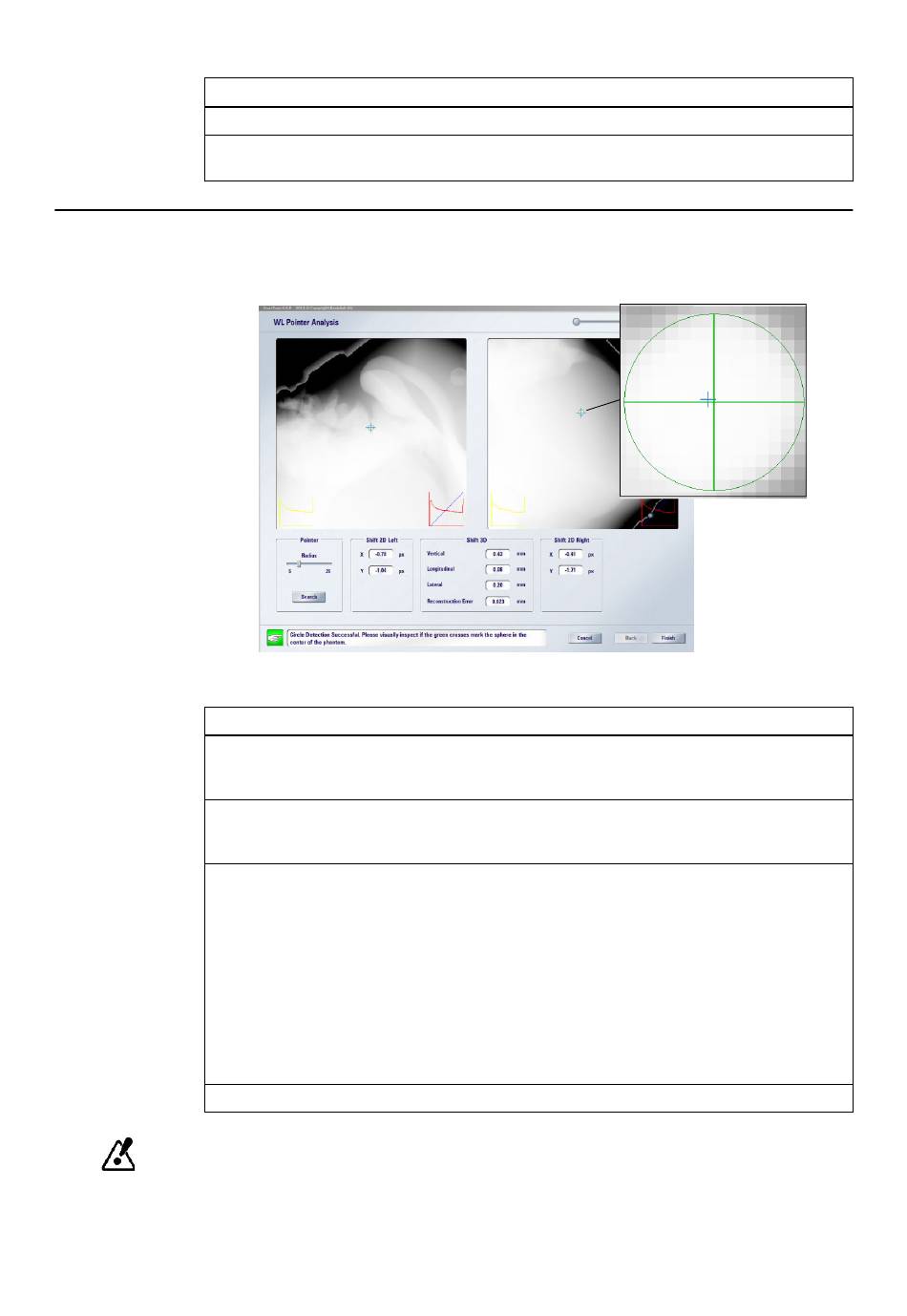

Abbildung 156
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
