Brainlab EXACTRAC Version 6.0 Benutzerhandbuch Seite 69

ÜBERBLICK ÜBER DIE HARDWARE
Eingang mit 12-V-Ansteuerung konfiguriert werden. Wenn keine zusätzliche Not-Aus-
Einrichtung installiert wird, muss die Kurzschlussbrücke im Stecker verbleiben, da beide Not-
Aus-Signaleinrichtungen gesteckt sein müssen.
Der Anschluss kundenspezifischer Einrichtungen an EXT ILK muss vom Brainlab-Kundendienst
genehmigt werden.

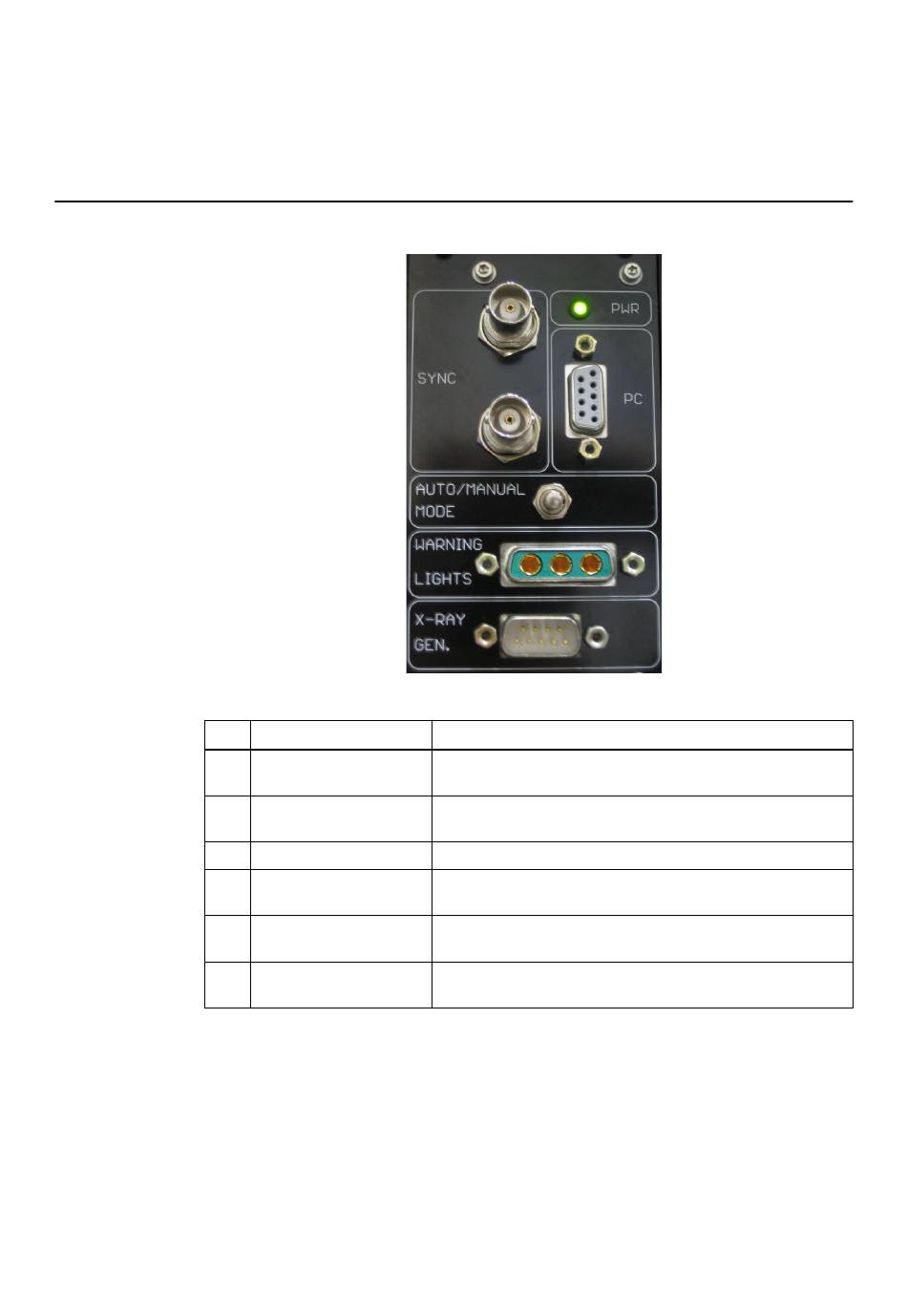

Anschlussfeld für die Röntgenanlage (Einzelgenerator)
Nr.
①
②
③
④
⑤
⑥
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
Komponente
Anschlüsse SYNC
Anzeige PWR
Anschluss PC
Schalter AUTO/MANUAL
MODE
Anschluss WARNING
LIGHTS
Anschluss X-RAY GEN.
②
①
Abbildung 29
Funktion
Zum Anschluss der Röntgendetektoren am ExacTrac-Sys-
tem, um die Aufnahme von Röntgenbildern zu ermöglichen.
Leuchtet, wenn das System ordnungsgemäß eingeschaltet
ist.
Anschluss für die Datenverbindung zur ExacTrac-Workstation
Zum Testen der Funktionalität der Röntgenanlage, beispiels-
weise des Röntgenwarnsystems (siehe Seite 409).
Zum Anschluss des Röntgenwarnsystems am ExacTrac-Sys-
tem (siehe Seite 78).
Zum Anschluss des Röntgengenerators am ExacTrac-Sys-
tem.
③
④
⑤
⑥
69
