SYSTEMKALIBRIERUNG
Kalibrieren der Röntgenanlage (Einzelgenerator)
Schritte
1.
2.
3.
4.
5.
HINWEIS: Neben den acht Röntgenmarkern, die dem aktuellen Röntgenstrahl direkt zugewandt
sind, sind auf den Röntgenbildern unter Umständen auch die acht Marker auf der anderen Seite
des Phantoms, die für das zweite Kalibrierbild verwendet werden, zu sehen. Diese Marker sind an
ihrer ellipsoiden Form zu erkennen.
Wenn die Bildaufnahme dreimal fehlschlägt, beispielsweise wenn kein vollständiges Bild
erzeugt werden kann, wenden Sie sich an den Brainlab-Kundendienst.
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0

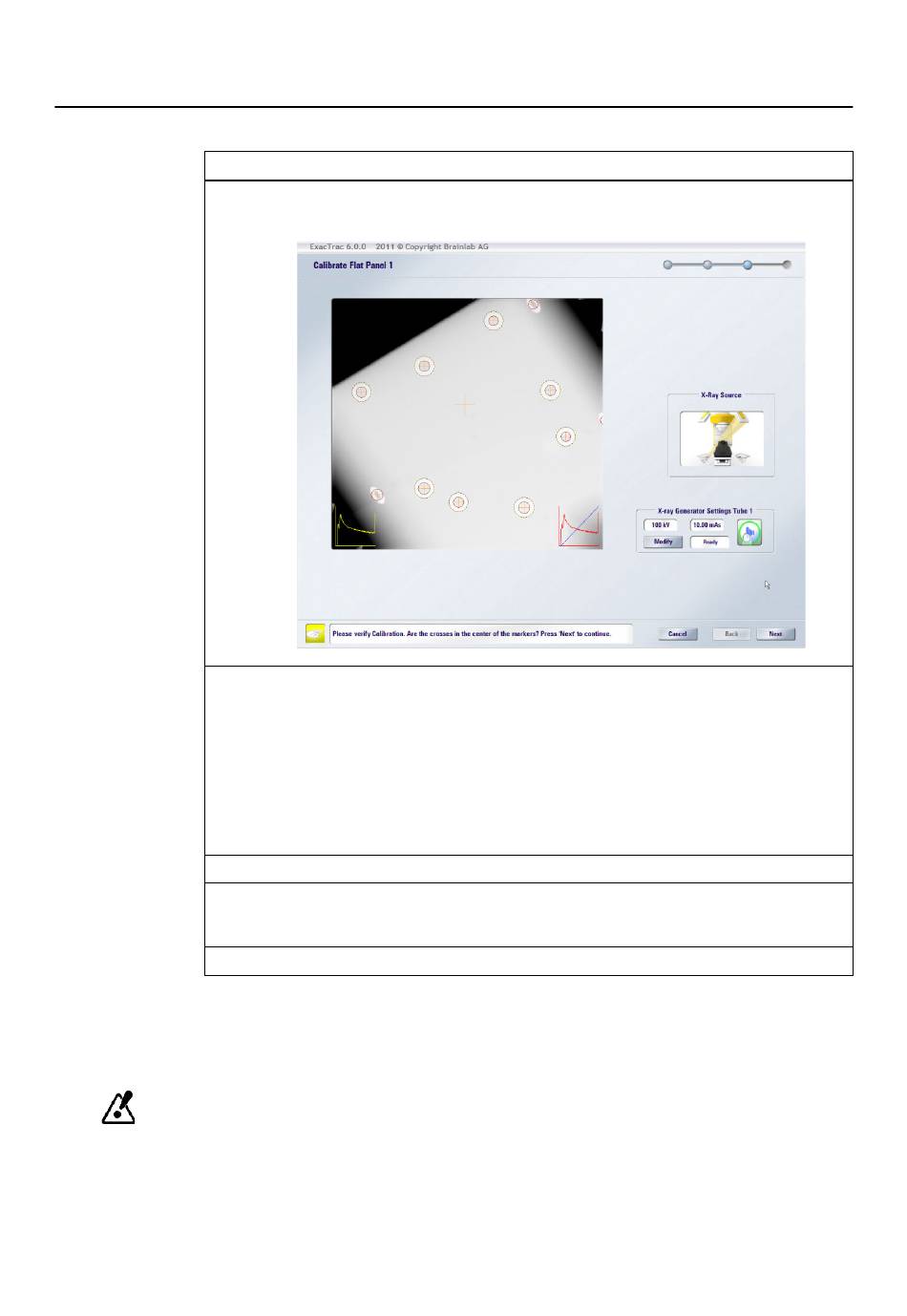

Nehmen Sie gemäß der Anweisung auf der Kalibrierseite mit Röntgenröhre 1 ein Rönt-
genbild auf.
Überprüfen Sie, dass jedes orangefarbene Fadenkreuz im aufgenommenen Bild jeweils
in der Mitte eines der acht gelben Markerkreise liegt, die dem Röntgenstrahl direkt zuge-
wandt sind.
Ist dies nicht der Fall, überprüfen Sie, dass das Bild nicht unter- oder überbelichtet ist.
Passen Sie bei Bedarf die Einstellungen an, entweder:
• an der Röntgenbedienkonsole, wenn Sie keine Softwaresteuerung besitzen (siehe Sei-
te 101), oder
• durch Drücken von Modify, wenn Sie die Softwaresteuerung besitzen (siehe Seite 86).
Nehmen Sie mit Röntgenröhre 1 ein neues Bild auf.
Sobald alle acht Marker korrekt erfasst wurden, drücken Sie Next.
Nehmen Sie gemäß der Anweisung auf der nächsten Kalibrierseite mit Röntgenröhre 2
ein Röntgenbild auf und überprüfen Sie erneut, dass jedes der orangefarbenen Faden-
kreuze jeweils in der Mitte eines gelben Markerkreises liegt.
Drücken Sie Finish, um die Kalibrierung abzuschließen.
