Positionen implantierter Marker

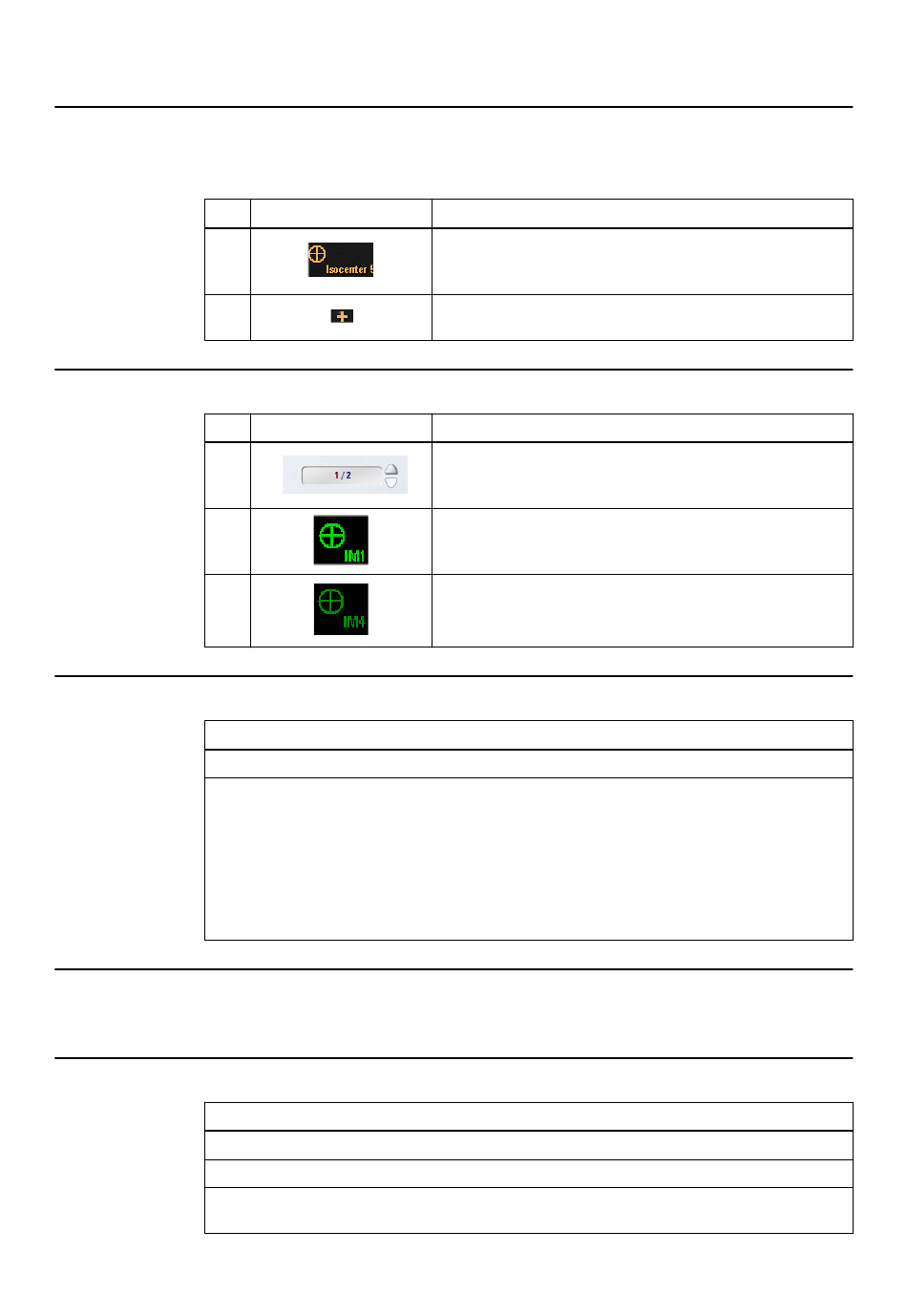

Isozentrumsmarkierungen
Die Isozentrumsmarkierungen werden rein zu Informationszwecken angezeigt, sie können jedoch
nicht bearbeitet werden.
Nr.
①
②
Blättern durch vorhandene Marker
Nr.
③
④
⑤
Hinzufügen von Markern
Schritte
1.
2.
Löschen von Markern
Um den aktuell ausgewählten Marker aus den Bilddaten zu löschen, drücken Sie Delete.
Ändern der Position eines Markers
Schritte
1.
2.
3.
154
Komponente
Komponente
Wählen Sie im Bereich Implanted Marker Type den jeweiligen Markertyp aus.
Drücken Sie Add, um am Schnittpunkt des Fadenkreuzes einen neuen Marker einzufü-
gen.
• Short (midpoint used): Wenn kugelförmige oder zylindrische implantierte Marker mit
einer maximalen Länge von 5 mm verwendet werden, positionieren Sie die eingefügte
Markierung in der Mitte des im Scanbild dargestellten implantierten Markers.
• Long (both endpoints used): Wenn die Marker eine Länge von über 5 mm haben,
müssen Sie an beiden Endpunkten des im Scanbild dargestellten implantierten Markers
eine Markierung einfügen.
Wählen Sie mithilfe der Pfeilschaltflächen den Marker aus, der verschoben werden soll.
Drücken Sie Change Markers.
Bewegen Sie den Mauszeiger auf den Marker in der Bildansicht. Dieser wird daraufhin
hervorgehoben.
Funktion
Das aktuell ausgewählte Isozentrum wird als orangefarbener
Kreis mit einem Kreuz in der Mitte dargestellt und ist mit einer
Isozentrums-ID gekennzeichnet.
Die anderen Isozentren werden nur als orangefarbene Kreuze
dargestellt.
Funktion
Zum Blättern durch die definierten implantierten Marker.
Der aktuell ausgewählte implantierte Marker wird hellgrün dar-
gestellt und ist mit einer Marker-ID gekennzeichnet.
Die anderen implantierten Marker werden dunkelgrün darge-
stellt und sind ebenfalls mit einer Marker-ID versehen.
