RÖNTGENKORREKTUR
10.3.2 Optionen zur Bildüberlagerung
Allgemeines
Die Bildanzeige kann mithilfe verschiedener Überlagerungsfunktionen angepasst werden, die
sowohl den Bildvergleich als auch die Überprüfung der Fusion vereinfachen.
Ähnliche innere Strukturen können dann abgeglichen werden, um die erforderliche Korrektur zu
berechnen.

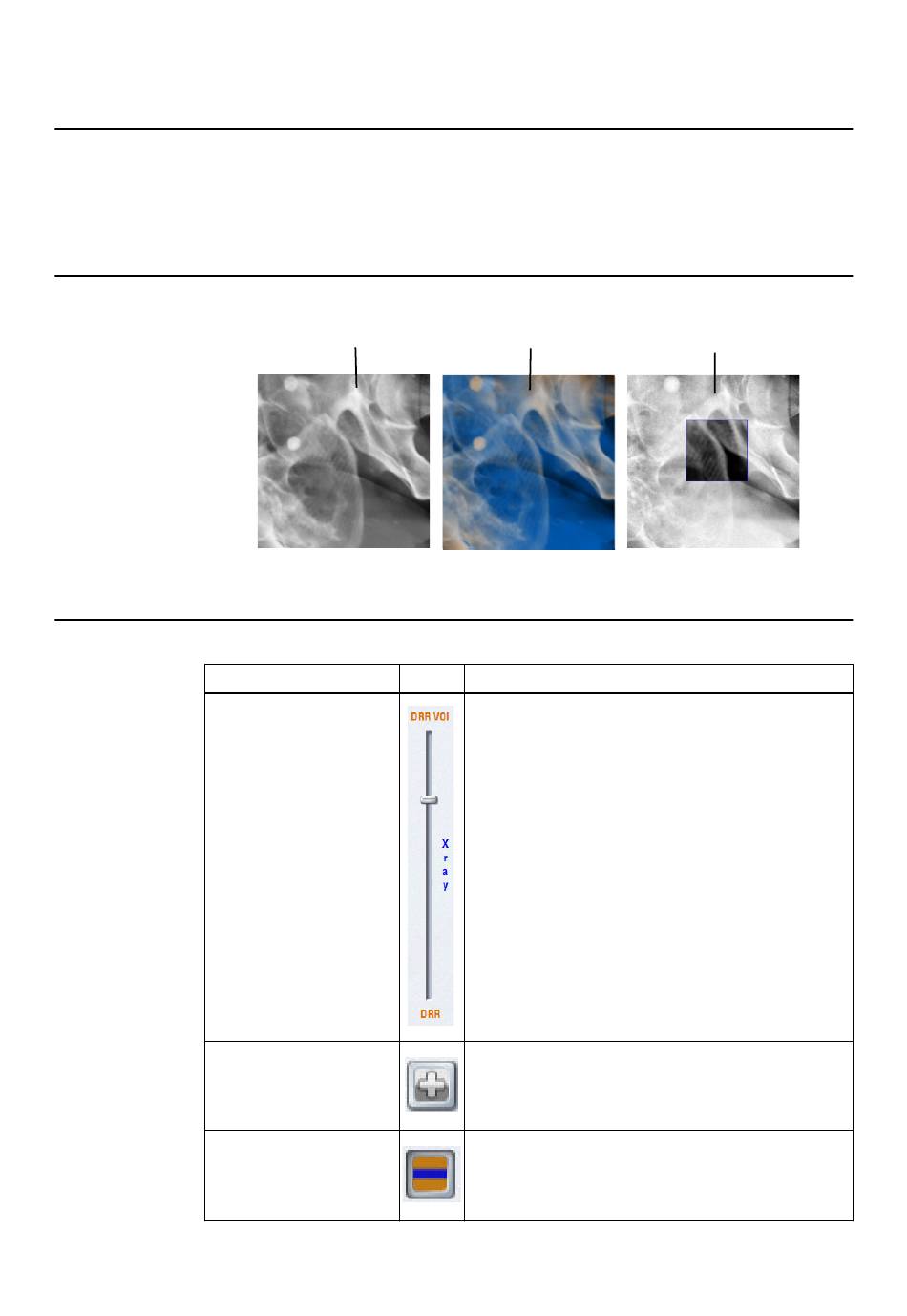

Beispielbilder
Funktionen zur Bildüberlagerung
Option
DRR VOI - X-ray - DRR
Add ①
Amber/Blue ②
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
①
Abbildung 99
Mithilfe dieses Schiebereglers können Sie die Anzeige
so einstellen, dass sie entweder mehr Bilddaten aus:
• dem DRR-VOI (wenn das Kontrollkästchen Use VOI
aktiviert und ein VOI definiert ist [siehe Seite 141])
oder
• dem Röntgenbild oder
• dem DRR zeigt.
Mit der Funktion Add wird das Röntgenbild über das
DRR-Bild gelegt. Beide Bilder werden in Graustufen an-
gezeigt.
Mit dieser Funktion wird das Röntgenbild (blau darge-
stellt) über das DRR-Bild (orange dargestellt) gelegt.
②
③
