Brainlab EXACTRAC Version 6.0 Benutzerhandbuch Seite 210

Bildfusion – Knochenstrukturen und Stent
Schritte
6.
HINWEIS: Für die Frameless Radiochirurgie (siehe Seite 167) wird empfohlen, dass mithilfe der
Funktion zum Festlegen eines relevanten Bereichs die Kopfhaut und Schädelkante
ausgeschlossen werden, um die Genauigkeit der automatischen Fusion zu erhöhen.

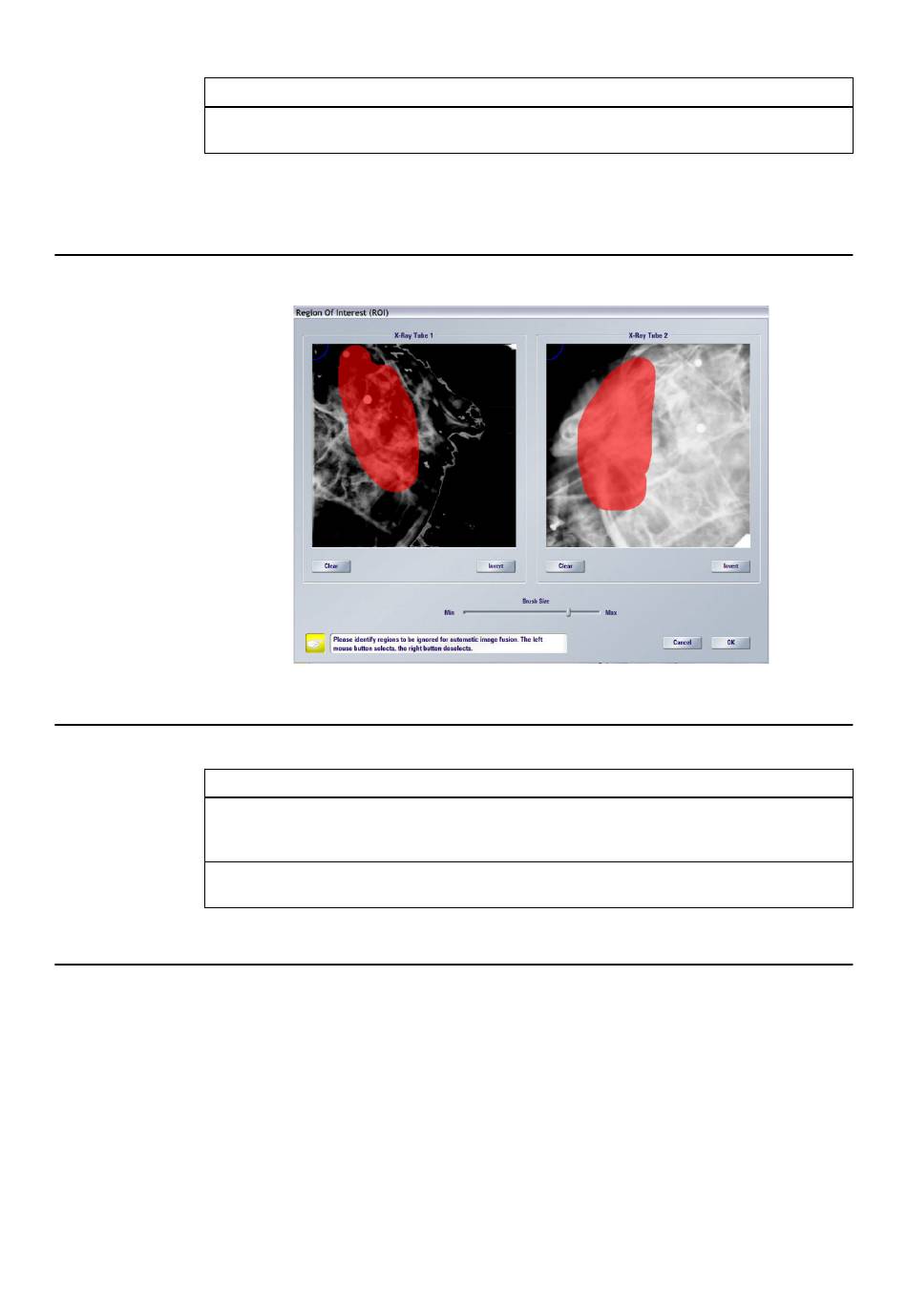

Dialog Region of Interest (ROI)
Deaktivieren des relevanten Bereichs
Optionen
Um die Anzeige des relevanten Bereichs zu deaktivieren, drücken Sie im Bereich ROI der Seite
Fusion & Shift Detection auf Hide. Der relevante Bereich wird nach wie vor während der Bild-
fusion berücksichtigt.
Um die Bildfusion ohne Berücksichtigung eines relevanten Bereichs durchzuführen, drücken Sie
im Dialog Region of Interest (ROI) auf Clear.
Siehe Seite 444
Verwenden des relevanten Volumens (VOI)
Um das in den Patienteneinstellungen definierte relevante Volumen (VOI) anzuzeigen (siehe ),
aktivieren Sie das Kontrollkästchen Use VOISeite 141). Für die Stent-Fusion wird stets ein VOI
definiert.
Brainlab empfiehlt, zuerst eine Fusion mit deaktiviertem VOI und anschließend eine Fusion mit
aktiviertem VOI durchzuführen. In den meisten Fällen bietet die globale Fusion einen guten
Ausgangspunkt für die Fusion mit dem VOI.
210
Drücken Sie OK, um Ihre Einstellungen zu bestätigen und zurück zur Seite X-Ray/DRR
Fusion zu gehen.
Abbildung 101
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
