SYSTEMKALIBRIERUNG
Röntgenkalibrierung (Kalibrierung erfolgreich)

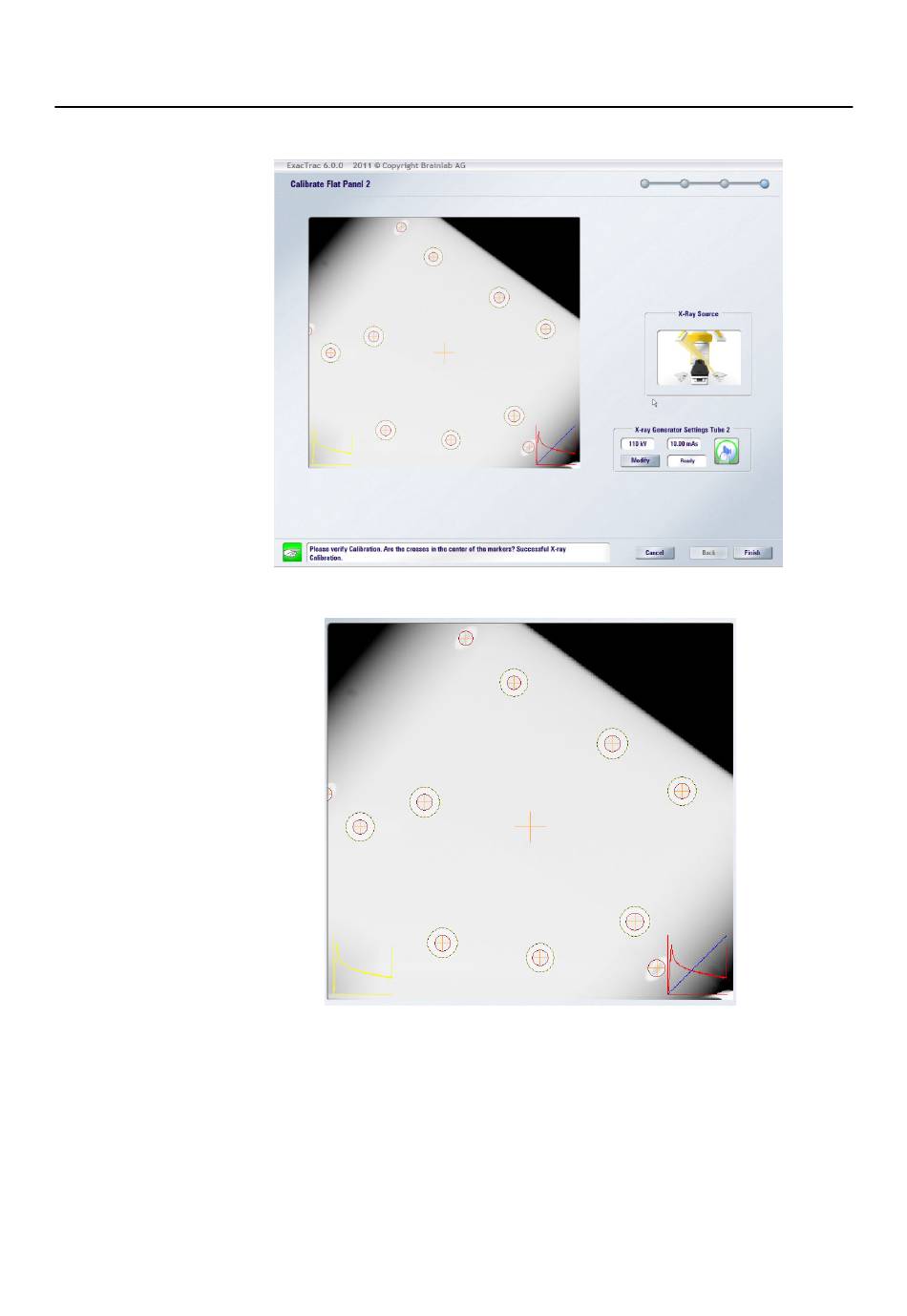

Alle acht Marker im Röntgenbild in Abbildung 145 (vergrößerte Darstellung in Abbildung 146)
wurden korrekt erfasst. Der Marker rechts unten von Marker 4 gehört nicht zu dieser
Kalibrierachse. Dieser Marker wird für die Kalibrierung der anderen Bildachse verwendet und wird
daher nicht innerhalb eines gelben Kreises dargestellt.
