RÖNTGENKORREKTUR
10.3.3 Einschränkungsfunktionen
Allgemeines
Sie können die Sicherheit bei der Patientenpositionierung erhöhen, indem Sie beispielsweise die
maximal zulässige Korrektur begrenzen oder Bildinformationen, wie den Unterkiefer, die zu einer
ungenauen Bildfusion führen könnten, ausschließen.

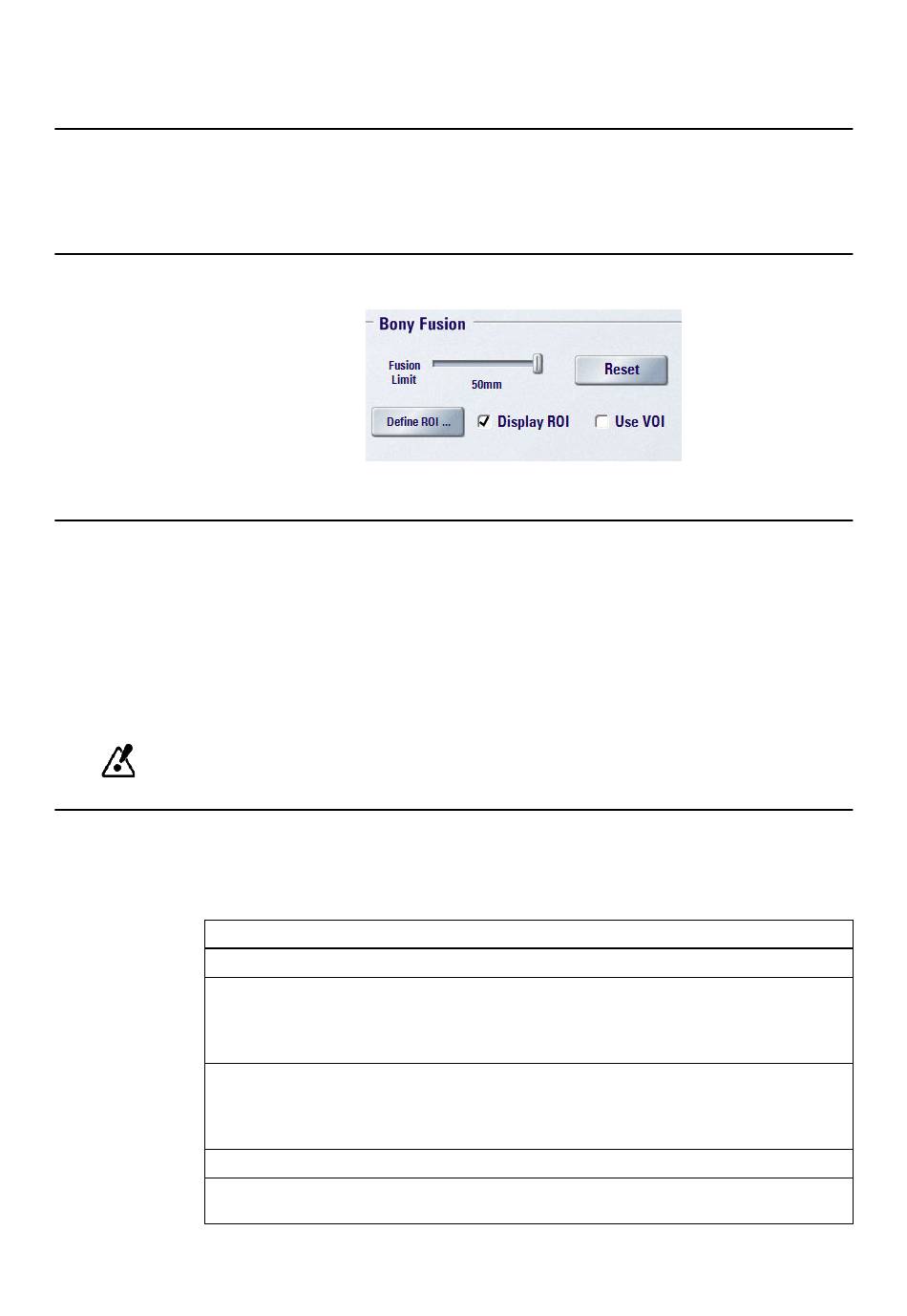

Einschränkungsfunktionen
Festlegen der maximalen Korrektur
Definieren Sie mit dem Schieberegler Fusion Limit die Korrektur, die beim Anpassen der
Röntgen- und DRR-Bilder während der automatischen Fusion anhand von Knochenstrukturen
maximal zulässig ist.
Im Allgemeinen wird ein eher hoher Wert empfohlen, um während der Fusion eine flexible
Positionskorrektur zu ermöglichen.
Wenn die Bilder jedoch eine Reihe ähnlicher Strukturen, wie z. B. Wirbel, enthalten, wird ein
niedriger Wert empfohlen, damit es nicht zu einem falschen Fusionsergebnis kommt.
Siehe Seite 443.
Wenn der Fusionsbereich sehr klein oder sehr groß gewählt wird, kann die automatische
Bildfusion unter Umständen nicht korrekt durchgeführt werden.
Definieren eines relevanten Bereichs (ROI) für die Fusion anhand von Knochenstrukturen
Für die Fusion anhand von Knochenstrukturen kann ein relevanter Bereich (Region of Interest,
ROI) definiert werden, um bestimmte Strukturen in den Bilddaten aus der Bildfusion
auszuschließen.
Schritte
1.
2.
3.
4.
5.
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
Drücken Sie Define ROI.
Positionieren Sie den Mauszeiger in dem daraufhin angezeigten Dialog Region of Inte-
rest (ROI) über der Struktur, die ausgeschlossen werden soll.
Ein blauer Kreis kennzeichnet den Bereich, der eingezeichnet wird. Mit dem Schiebereg-
ler Min → Max können Sie die Größe des blauen Kreises anpassen.
Zeichnen Sie den Bereich, der ausgeschlossen werden soll, mit gedrückter linker Maus-
taste ein.
Um den eingezeichneten Bereich teilweise oder vollständig zu löschen, halten Sie die
rechte Maustaste gedrückt.
Der nun rot dargestellte Bereich wird aus der automatischen Bildfusion ausgeschlossen.
Um hingegen diesen Bereich für die automatische Bildfusion zu verwenden und stattdes-
sen alle anderen Bereiche auszuschließen, drücken Sie Invert.
Abbildung 100
